El switch L2 de la serie SWR2100P suministra alimentación a dispositivos compatibles con PoE en la red.
Alineación
VXL1B-16P / VXL1W-16P
Altavoz con alimentación PoE Dante con altavoces de 16 x 1,5"
- Altavoces de rango completo de 3,75 cm con imanes de neodimio
- Diseño estilizado que complementa cualquier decoración interior
- Disponible en blanco o negro
- Carcasas que se pueden pintar para que combinen con el entorno
- Soporte de montaje en pared suministrado
- Accesorios opcionales para una amplia gama de necesidades de instalación
Opciones

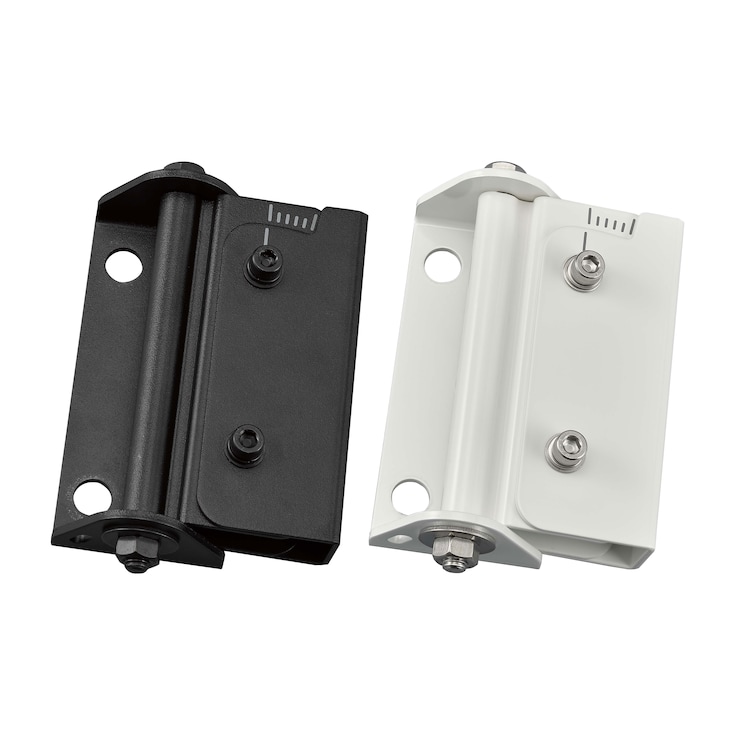

WMB-L1B / WMB-L1W
Soporte de pared para serie VXL
- Modelos compatibles: VXL1-24/16/8 y VXL1-16P
- Soporte para montaje de pared con ajuste de ángulo vertical y horizontal

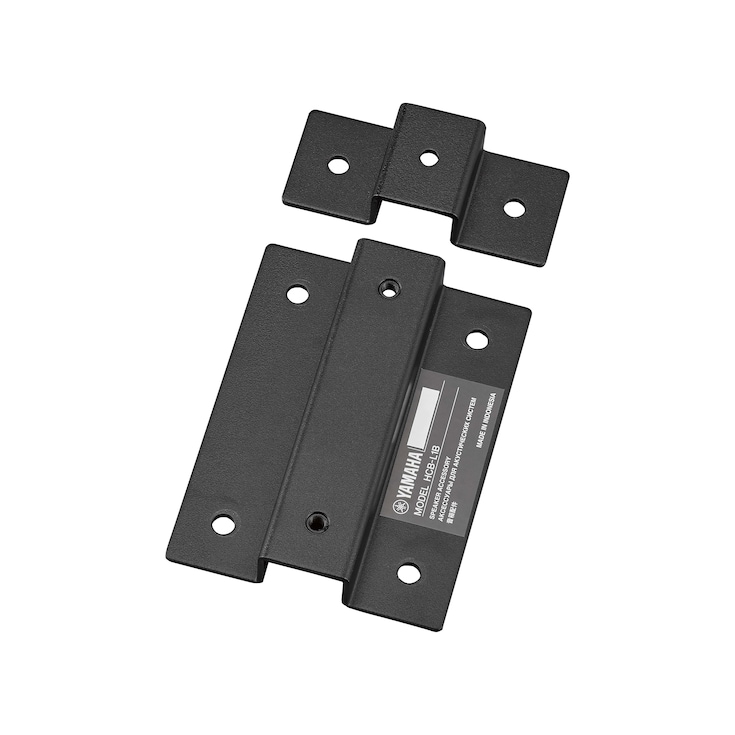

HCB-L1B
Soporte de acoplamiento horizontal para serie VXL
- Modelos compatibles: VXL1-24/16/8 y VXL1-16P
- Soporte de expansión para acoplar horizontalmente altavoces de la serie VXL

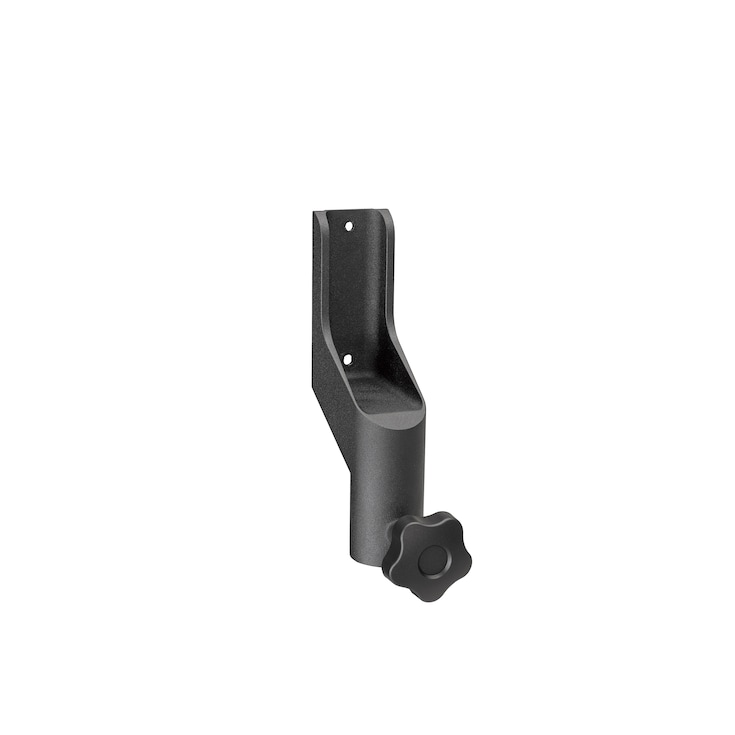

PA-L1B
Soporte de montaje en poste para la serie VXL
- Modelos compatibles: VXL1-24/VXL1-16/VXL1-8 and VXL1-16P
- Adaptador de expansión para postes de montaje de la serie de altavoces VXL
- Dimensiones 46.5(An) × 190(Al) × 98(P) mm
- Se adapta al poste de 35 mm de diámetro
- Peso neto 0.60 kg.
Características

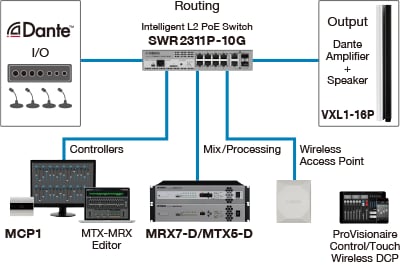

Sistema de altavoces activos Dante PoE
El VXL1B-16P y el VXL1W-16P son compatibles con la red de audio "Dante", y utilizan una configuración line-array delgada, lo que los adecúa perfectamente a salas de conferencias (en un rango de tamaño de 12m × 10m) que exigen claridad vocal, imponen numerosas limitaciones de espacio, y requieren funcionalidad y un sentido de diseño. Con el audio distribuido a través de una red Dante y PoE power* suministrado desde un switch L2 compatible con PoE, el sistema de altavoces puede construirse como una red, lo que permite que la infraestructura existente de TI se utilice de manera efectiva. El cableado a través de cables LAN es simple, la instalación es fácil y no necesita un amplificador de potencia, lo que contribuye a la flexibilidad de instalación y permite construir un elegante sistema de sonido que no interfiere con el diseño de la sala de conferencias.
* Al utilizar una fuente de alimentación PoE compatible con IEEE802.3at, la salida máxima de altavoz es de 15W; al utilizar una fuente de alimentación PoE compatible con IEEE802.3af, la salida máxima del altavoz es de 6W.
Sistema de altavoces autoamplificados con alimentación PoE compatibles con Dante
Con distribución de audio a través de una red Dante y alimentación PoE suministrada desde un switch L2 compatible con PoE, el sistema de altavoces puede construirse como una red, lo que permite utilizar de manera efectiva la infraestructura de TI existente. Un cableado sencillo mediante cables LAN, una fácil instalación y el hecho de no necesitar amplificador son factores que contribuyen a una gran flexibilidad de instalación y permiten construir un sistema de sonido elegante que no interferirá con el diseño de la sala de conferencias.
* Cuando se utiliza un dispositivo con suministro de alimentación PoE compatible con el estándar IEEE802.3at, la potencia máxima del altavoz es 15 W; cuando se utiliza un dispositivo con suministro de alimentación PoE compatible con el estándar IEEE802.3af, la potencia máxima del altavoz es 6 W.
Calidad de sonido y diseño para adecuarse a los requisitos de las salas de conferencias.

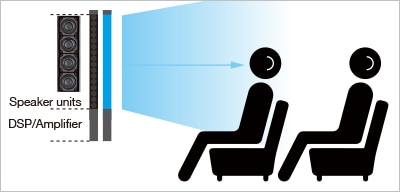

El VXL1-16P está equipado con 16 transductores. Se utiliza una configuración de "line array", lo que sitúa las fuentes de audio linealmente para reducir la dispersión del sonido en dirección vertical; de este modo se limitan las reflexiones del techo y las paredes y se evita que la energía del sonido se disperse, asegurando así que el sonido pueda llegar con claridad a distancias largas. Los transductores son unidades de rango completo de 3,75 cm (1,5 pulgadas) con excepcionales imanes de neodimio, y están situados dentro de una caja (chasis) muy delgada de tan solo 5,4 cm de ancho. Esto permite una fácil instalación incluso en lugares con limitaciones de espacio para su ubicación, sin afectar a la decoración de la sala de conferencias.
Opciones de instalación flexibles
Además de los soportes de montaje en pared suministrados, hay una extensa serie de accesorios opcionales disponibles para facilitar de forma práctica el montaje del sistema y que encaje a la perfección en cualquier entorno. Además del soporte de montaje en pared WMB-L1 con posibilidad de ajuste en ángulo vertical y horizontal, están el soporte HCB-L1 para acoplamiento horizontal del altavoz y el adaptador PA-L1B para montaje en mástil, adecuado para mástiles de 35 mm de diámetro.
-
VXL1W-16P con soporte incluido
-
VXL1W-16P con PA-L1B (no incluye mástil)
-
VXL1W-16P con WMB-L1
-
HCB-L1B utilizado junto con WMB L1 (izquierda), HCB-L1B utilizado junto con PA-L1B (derecha)
Control inalámbrico en un iPad
Este producto se puede controlar en remoto desde un panel de control personalizable "ProVisionaire Touch" para iPad a través de una red wi-fi. Por ejemplo, operaciones como ajustar el balance de volumen del audio de la conferencia que está entrando en un procesador de señal MRX7-D o subir el volumen del altavoz se pueden realizar desde una única pantalla en un iPad.

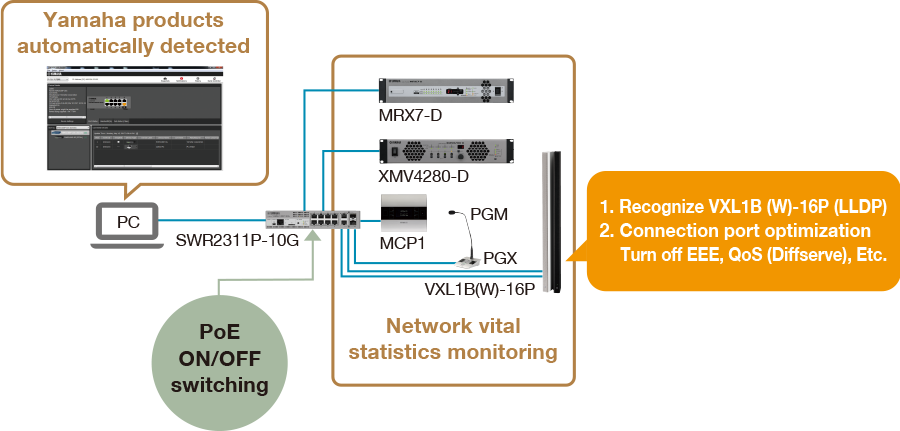

Switch L2 inteligente con función de optimización Dante y suministro de alimentación PoE
El SWR2311P-10G es un switch L2 inteligente que proporciona la funcionalidad ideal para una red de audio Dante, lo que permite la construcción de una red estable que simplifica los ajustes, la supervisión, la gestión y el funcionamiento. Al conectar el VXL1-16P al SWR2311P-10G, se realizan automáticamente los ajustes óptimos para Dante a través de LLDP, un protocolo para los datos de gestión del sistema que pasan entre un dispositivo y otro dispositivo vecino. Los puertos compatibles con PoE pueden suministrar un máximo de 30 W a todos los puertos simultáneamente. El uso del software específico "Yamaha LAN Monitor" permite una rápida solución de los problemas: se puede comprobar el estado del suministro de alimentación PoE, encender el suministro de alimentación PoE y utilizar la función "Snapshot" (tomar una foto) para informar al usuario si se he producido un fallo mediante la detección de cualquier diferencia en el estado de la red desde que se configuró. La interfaz gráfica de web proporciona una funcionalidad de supervisión completa, incluidos los ajustes de supervisión de estado activo/inactivo de los dispositivos PoE, lo que permite reiniciar un dispositivo PoE en caso de que ocurra un fallo, o informar mediante correo electrónico en caso de fallo. Su utilización con el procesador de señal MRX7-D compatible con redes Dante permite construir un sistema inteligente para salas de conferencias.
Sistemas

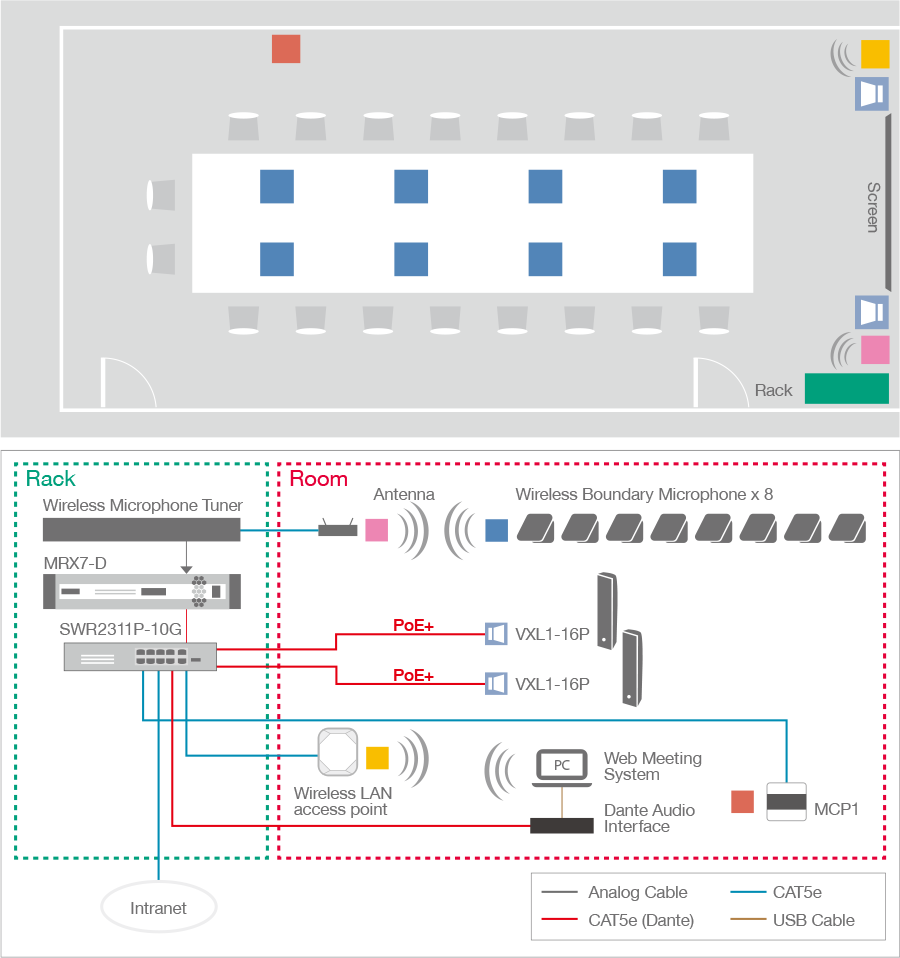

Ejemplo de sistema
Este sistema ha sido diseñado para proporcionar un sonido óptimo en reuniones y conferencias, gracias a la excelente proyección que proporciona el VXL1-16P, que garantiza un gran margen de volumen y una excelente claridad hasta el final de la sala.
Con la conexión en red desde la entrada hasta la salida, se consigue una mejora en las prestaciones de funcionalidad operativa, desde la gestión de los cambios en los ajustes hasta la solución de problemas con un solo ordenador.
Información relacionada
Productos relacionados
Casos prácticos
Soluciones relacionadas
Noticias
* Las especificaciones están sujetas a cambios sin previo aviso. Los colores y acabados mostrados pueden variar de los de los productos reales.
