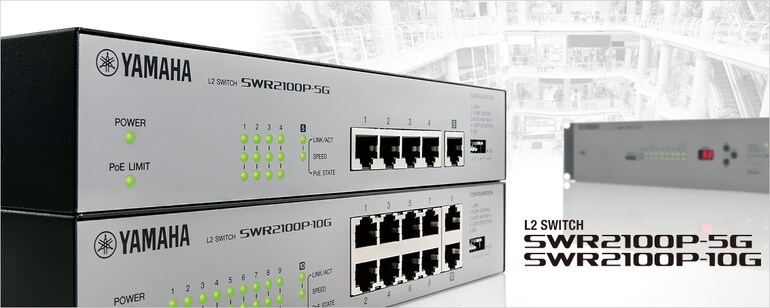

SWR2100PSwitch L2

Los switches L2 simples de la serie SWR2100P pueden suministrar alimentación y también audio y señales de control a dispositivos Dante que sean compatibles con PoE, como por ejemplo el micrófono de estación de megafonía PGM1, a través de tan solo un cable Ethernet. Puesto que pueden combinarse el suministro de alimentación y el cableado de red, el número de cables en uso puede reducirse, así como incrementarse la distancia de conexión, con lo que aumenta el grado de libertad de instalación de dispositivos Dante y se mejora aún más la flexibilidad de construcción de la red.

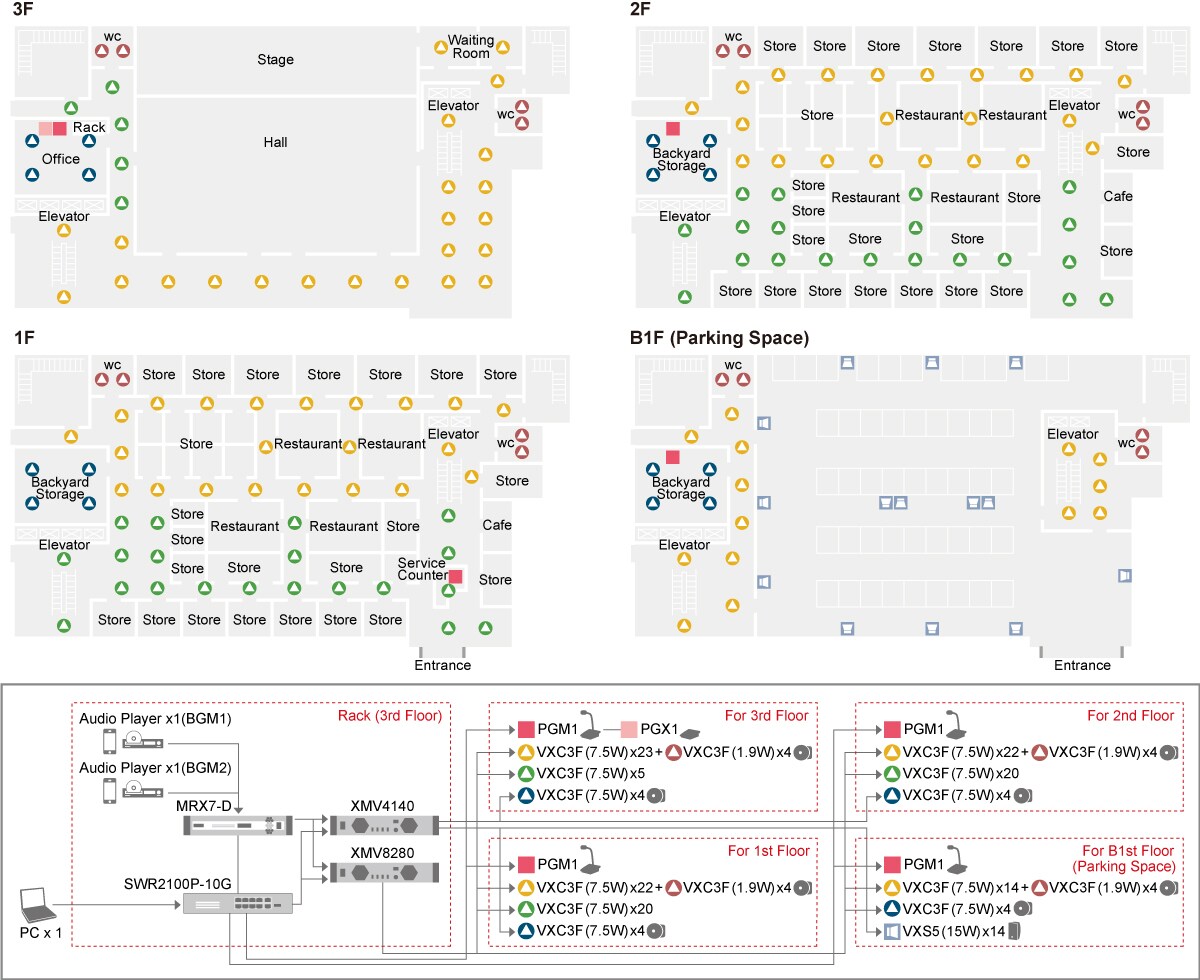

Los sistemas construidos en torno a los switches L2 SWR2100P-5G o SWR2100P-10G permiten una monitorización integral de la red desde la aplicación de software específica Yamaha LAN Monitor, con capacidad para monitorizar el estado de la alimentación PoE y activación/desactivación.

Entender cómo están conectados los múltiples switches instalados en diferentes ubicaciones, además de cómo están conectados los dispositivos de red a dichos switches, puede ser una tarea difícil y que requiere mucho tiempo. La aplicación Yamaha Audio Network Monitor hace claramente visible la topología global de la red, dando al usuario un visión general integral de cómo están interconectados los dispositivos de la red Dante. Solo hay que conectar un ordenador con Windows al switch SPW1 más cercano e iniciar el software Yamaha Audio Network Monitor.

Una vez configurada la red como se requiera, se puede ""tomar una foto"" de su estado. De este modo, el software puede después realizar un seguimiento de los ajustes y alertar si se producen cambios. Por ejemplo, se puede tomar una foto de la red durante un ensayo y después recibir una alerta si se desconecta un cable, si se apaga un dispositivo o si se hace una conexión equivocada antes de la actuación.

La identificación de los dispositivos conectados a un switch tan solo por su dirección MAC o IP es difícil e induce frecuentemente a errores. Los dispositivos Dante conectados se identifican por un icono Dante y también por una ID de dispositivo previamente configurada mediante el software Dante Controller. También se puede introducir información adicional, como por ejemplo la ubicación del dispositivo, en los campos de etiquetas (Label) y comentarios (Comment).

Si el dispositivo de monitoreo no responde a un Ping, este juzga que se ha producido un fallo y detiene automáticamente la fuente de alimentación PoE a ese dispositivo y luego la reanuda. Esto reinicia el equipo de monitoreo e intenta la recuperación. Al administrar colectivamente el estado de los dispositivos distribuidos en un área amplia, puede garantizar que la administración del equipo funcione de manera mucho más fluida.
