Serie CL

Rupert Neve es una leyenda. Sus contribuciones a los campos de la grabación y producción de audio comenzaron en los albores de la era y continúan hasta el día de hoy en forma de preamplificadores de micrófono, ecualizadores, compresores y consolas de mezcla que son los estándares de oro del audio profesional. Claramente, el Sr. Neve es muy exigente acerca de su sonido, por lo que es un honor que él y su compañía, Rupert Neve Designs, hayan reconocido oficialmente la tecnología original de Yamaha VCM (Virtual Circuitry Modeling) como la primera de su tipo que es capaz de modelar con precisión el sonido análogo expresivo y rico que han defendido durante tanto tiempo. Con la tecnología VCM, el audio digital es capaz por fin de igualar diseños analógicos de calidad sonora. VCM, desarrollado por Toshi Kunimoto ("Dr. K") y su equipo en la innovadora división "K's Lab" de Yamaha, es un concepto de modelado de circuitos que efectivamente simula las características más detalladas de los componentes de circuitos individuales, hasta condensadores y resistencias, dando como resultado simulaciones de circuitos asombrosamente realistas que superan fácilmente las simulaciones digitales convencionales. Pero la precisión no es la única consideración, la musicalidad también es esencial, y el modelado VCM ofrece ambas. Las consolas de la serie CL están equipadas con modelos VCM del reconocido ecualizador Neve Portico 5033 y el compresor / limitador Portico 5043, ambos desarrollados en estrecha colaboración con Rupert Neve Designs. También se incluye una valiosa gama de otros ecualizadores VCM, compresores y efectos de calidad de estudio. Escucharás la diferencia.

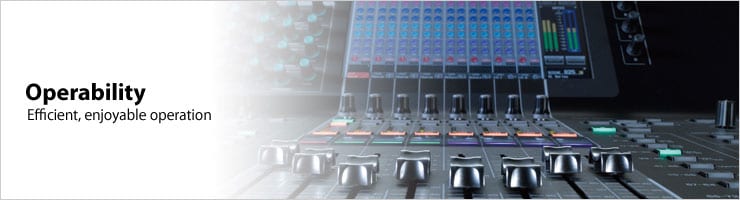

Se pueden tener muchísimas prestaciones, pero si no están bien integradas en un entorno operativo fluido y de fácil acceso, su valor queda reducido en gran medida. El diseño de los faders y controles de la serie QL está especialmente cuidado hasta en los más mínimos detalles de su forma y de sus materiales. La gran visibilidad de las pantallas donde se muestran los nombres de los canales y de las barras de color también contribuyen a la facilidad y eficacia globales a la hora de trabajar con estas mesas. La interfaz es vital porque es la conexión entre la mesa y el ingeniero, y por eso le hemos dado la máxima importancia y hemos puesto el máximo cuidado en su diseño.

La continuidad visual clara de los atenuadores físicos de la sección Centralogic a los controles virtuales en pantalla a través del elegante panel curvo de la consola coincide con la claridad inequívoca de los módulos de canales de consolas analógicas. Cualquiera de los canales de entrada y salida de la consola se puede asignar instantáneamente a la sección Centralogic en grupos de 8 canales.

La pantalla de visualización de Canal Seleccionado ofrece una visión completa de todos los controles y funciones disponibles para el canal seleccionado. Los controladores físicos correspondientes situados a la izquierda de la pantalla están etiquetados y presentan la misma disposición que los controles en pantalla con el propósito de ofrecer un acceso y un funcionamiento fiables. La serie CL incorpora numerosas y sutiles mejoras en una interface que se ha convertido en estándar, facilitando su funcionamiento como nunca antes.

No se ha pasado por alto ningún detalle en la forma o en las funciones, como el ajuste de la curvatura de los botones deslizantes a los dedos en cualquier ángulo. Los faders incluyen inserciones antideslizantes que añaden fricción para mejorar el agarre de los botones. La visibilidad también es un elemento importante, por lo que los bordes de los knobs presentan una forma que ofrece una visión clara de la escala del fader prácticamente desde cualquier ángulo.

El tamaño de las letras de los nombres de canal editables situados sobre cada fader aumenta cuando se acorta el nombre y en la misma pantalla se incluyen los valores de panorámico y fader. Debajo de cada pantalla de nombre de canal hay una barra de color que se enciende en cualquiera de los colores seleccionados, como los utilizados en la pantalla táctil central, proporcionando una visualización rápida de canal y permitiendo identificar los grupos. Se puede ajustar el brillo para optimizar la visibilidad en cualquier condición de iluminación ambiental.

Las teclas definidas por el usuario que incorporan las mesas de mezclas digitales de Yamaha ya son elementos estándar. Los botones definidos por el usuario de las mesas de la serie CL adquirirán en poco tiempo el mismo estatus. Casi todos los parámetros variables de la mesa pueden asignarse a los botones definidos por el usuario. Otra característica de control avanzada es la selección personalizada de bancos de fader, que permite reorganizar los faders instantáneamente en cada sección.

La forma estilizada de las mesas de mezclas de la serie CL no sólo resulta elegante, sino que ofrece la máxima visualización de todos los controles y pantallas desde la posición del que la utiliza. La continuidad visual que se obtiene desde los faders Centralogic a la pantalla es perfecta. El reposamanos está hecho de roble genuino con un bello acabado de ébano que combina con la sofisticación visual y táctil de todo el diseño.

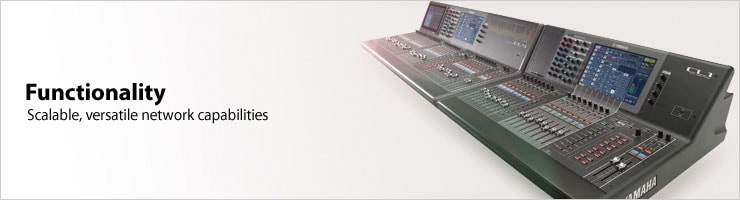

Dante admite directamente las configuraciones de red en estrella, por lo que se pueden conectar hasta ocho unidades de rack de E / S a cualquier consola de la serie CL y ubicarlas convenientemente donde más se necesiten. Unos pocos ajustes simples del interruptor DIP es todo lo que se requiere para cambiar a la red en cadena margarita según sea necesario.

Otras de las ventajas de las redes Dante es la posibilidad de configurar sistemas complejos de forma rápida y sencilla. En la mayor parte de los casos, los dispositivos presentes en la red son reconocidos y configurados automáticamente. Teniendo en cuenta que las operaciones de conexión que suelen requerir el uso de un ordenador independiente pueden realizarse directamente desde la mesa de mezclas de la serie CL, los cambios realizados en la configuración tampoco resultan difíciles.

Dante también maximiza la fiabilidad del sistema. Las redes en estrella hacen posible el uso de líneas redundantes primarias y secundarias para cada dispositivo, potenciando la fiabilidad en aplicaciones críticas. Con este tipo de configuración, si se produce un mal funcionamiento en un cable o en otro componente de red, no se caerá todo el sistema. El show debe continuar.

He aquí un caso en el que Dante no sólo ofrece flexibilidad de un sistema extendido, también una mejora en la operatividad. Las operaciones de descubrimiento y enrutado del NEXO NAXMP que normalmente requieren de un ordenador que ejecuta la aplicación de software Dante Controller ahora puede llevarse a cabo directamente desde la pantalla táctil de la consola CL cuando la tarjeta Dante del NXDT104 está instalada en la red. * Es necesario el firmware CL versión 1.5 o superior es necesario.

Una desventaja evidente que presenta la conexión de múltiples mesas de mezclas a una sola unidad de entrada/salida en rack es que los ajustes en la ganancia efectuados en una sola mesa pueden ocasionar cambios inesperados en la ganancia de las demás mesas. La función de compensación de la ganancia implementada en las mesas CL asegura que cuando se ajusta la etapa analógica de la ganancia en una de las mesas, se aplica la compensación correspondiente en la etapa digital, de modo que el nivel enviado desde la unidad de entrada/salida en rack a las mesas CL conectadas permanece constante.

La compensación de ganancia aplicada después de establecer cualquier nivel de ganancia analógica inicial se lleva a cabo completamente en el dominio digital. El control de ganancia digital es otra característica original de la serie CL que contribuye a una operación e integración extraordinariamente suave y eficiente de todo el sistema.

Como su nombre lo indica, los "rack virtuales" proporcionados en las consolas de la serie CL, te permiten combinar los procesadores de señales que necesitas para tu aplicación en una ubicación fácilmente accesible, al igual que los rack externos analógicos tradicionales. La nueva serie CL Premium Rack puede acomodar hasta ocho instancias de los seis efectos expresivos de ecualización y dinámica icluidos, como el ecualizador Portic 5033 de Rupert Neve Designs y el compresor / limitador Portico 5043. La capacidad de utilizar algunos de los efectos de estudio más respetados en mezclas en vivo puede ayudarte a ofrecer una calidad de sonido sin precedentes en cualquier lugar.

Además del Premium Rack descrito anteriormente, las consolas CL cuentan con un Rack de Efectos que permite el uso simultáneo de hasta 8 efectos de una selección de 46 efectos de ambiente y 8 efectos de inserción, todos de excelente calidad. Aunque se proporciona un rack de ecualización separado para los buses de salida, cualquiera de los 8 efectos en el rack de efectos puede reemplazarse por unidades de ecualización gráfica según sea necesario.

Las mesas de mezclas CL incorporan un rack GEQ para conectar la ecualización gráfica a los puertos de salida con el fin de realizar la ecualización de la sala y llevar a cabo otras funciones. Resulta posible montar en el rack hasta un total de 16 ecualizadores gráficos de 31 bandas para un uso simultáneo, pudiéndose conmutar individualmente al modo Flex15GEQ, proporcionando dos canales de ecualización que permiten utilizar hasta 15 bandas al mismo tiempo. Gracias al rack completo de unidades de ecualización gráfica funcionando en su totalidad en el modo Flex15GEQ, se alcanza un total de 32 canales de ecualización gráfica, aumentando así la capacidad de ecualización.

La aplicación Nuendo Live DAW ha sido diseñada específicamente para la grabación multipista en vivo, proporcionando un control completo y una visión general para un funcionamiento sin problemas en las situaciones en vivo más exigentes. Un complemento de extensión proporciona una integración perfecta con las funciones de la consola CL, como nombres de canales, marcadores, control de transporte y más.

Dante Virtual Soundcard: el software Dante Virtual Soundcard, que se incluye con las consolas CL y los racks Rio3224-D / Rio1608-D de E/S, permite la grabación multipista directa en un DAW basado en Windows o Mac sin la necesidad de una interfaz de audio entre la consola y el ordenador . Se puede utilizar una aplicación DAW de alto rendimiento como Steinberg Nuendo Live para grabar hasta 64 pistas con calidad de estudio y capacidades de edición.

Virtual Sound Check: la reproducción de DAW puede rutearse instantáneamente a los canales de entrada de la consola CL para que las grabaciones multipistas puedan usarse para verificaciones de sonido "virtuales" cuando los intérpretes no están disponibles. Las grabaciones de la actuación del día anterior se pueden utilizar para la verificación de sonido al día siguiente.

La grabación a dos pistas en formato mp3 no podía ser más sencilla. Basta conectar una memoria USB en el conector USB del panel frontal de la mesa y empezar a grabar. No hace falta equipo adicional. Por supuesto, también es posible la reproducción desde la memoria USB para emplearla como música de fondo o efectos de sonido.

Gracias a la aplicación CL StageMix, un iPad se convierte en un controlador remoto inalámbrico que puede usarse para configurar y operar las mesas CL desde cualquier lugar, como el escenario o las gradas. Los paneles de las mesas CL5 y CL3 incorporan un soporte para iPad para proporcionar funciones adicionales de control. Por su parte, la aplicación CL Editor para Windows o Mac permite trabajar en línea en formato extendido o bien realizar ajustes y trabajos de edición sin conexión a la red. Además de facilitar la visualización de canal seleccionado o la visión general de la mesa en pantalla completa, CL Editor facilita el manejo de datos de escena, la edición de listas de sonidos, la edición de nombres de canal, y mucho más. Incluso resulta posible utilizar las aplicaciones CL StageMIX y CL Editor simultáneamente.

El procesamiento Lake se ha convertido en un estándar del procesamiento de altavoces en aplicaciones de sonido en directo. La alianza entre Yamaha y Lab.gruppen ha integrado el procesamiento Lake directamente a las mesas de mezclas de la serie CL a través de la tarjeta de expansión MY8-LAKE. La tarjeta MY8-LAKE incorpora 8 entradas/8 salidas en el modo Mesa (EQ de sistema), 4 entradas/12 salidas en el modo Contour (crossover), así como 4 entradas/4 salidas y 2 entradas/6 salidas en el modo Mesa & Contour (combinado). Si bien la intención inicial fue utilizarla en el procesamiento de altavoces, la ecualización asimétrica Mesa también puede resultar muy útil en fuentes de entrada. La aplicación Lake Controller ejecutada en ordenadores compatibles permite manejar múltiples dispositivos Lake presentes en el sistema, mientras que la estrecha compatibilidad con Smaart® Live contribuye a un ajuste sencillo y eficaz del sistema de altavoces.

La tarjeta de mezcla automática Dugan-MY16, desarrollada en colaboración con Dan Dugan Sound Design, incluye la función de cueing de micrófono y control de la ganancia automatizada para un máximo de 16 canales de entrada. En lugar de utilizar puertas de ruido para abrir y cerrar canales, el sistema Dugan comparte entre ellos la ganancia y la disolución para obtener cambios de nivel suaves y naturales.

En el caso de las aplicaciones que requieren un gran número de canales de entrada, las mesas CL pueden conectarse en cascada a través de tarjetas de entrada/salida, como la MY16-AE instalada en las ranuras para tarjetas de expansión Mini-YGDAI.

Yamaha Console File Converter es una aplicación que permite compartir datos entre varias consolas de mezclas digitales de Yamaha, y las consolas de la serie CL en la versión más reciente. Puedes compartir datos entre las consolas de la serie CL, PM5D, M7CL y LS9, por lo que los datos de un programa no tienen que ser reprogramados completamente desde cero para el siguiente show incluso si se usan diferentes consolas.

Cabe almacenar hasta un total de 300 configuraciones completas de mesa de mezclas en forma de “escenas” y recuperarlas cada vez que resulte necesario. También se incluyen las funciones Recall Safe, Focus y Preview*. * La previsualización tendrá soporte en una próxima actualización del firmware.

Un retardo de hasta 1000 ms en los canales de entrada facilita la compensación precisa de la fase de micrófono, mientras que un retardo de hasta 1000 ms en los puertos de salida resulta ideal para la compensación de la distancia de los altavoces y los ajustes del sonido de la sala. * La previsualización tendrá soporte en una próxima actualización del firmware.

Todos los canales incluyen ecualización paramétrica de 4 bandas y dos procesadores dinámicos (un procesador dinámico en las salidas). Los procesadores incluyen un filtro low pass (HPF) para cada entrada, uno de los cuales funciona como de-esser con algoritmos de procesamiento avanzados que también incluyen el modo de paso de banda.

16 grupos DCA permiten la agrupación flexible de múltiples canales de entrada para un control simultáneo.

Se pueden asignar múltiples canales a cualquiera de los 8 grupos “mute” para silenciar o des-silenciar dichos canales instantáneamente, con una nueva función que regula el nivel de atenuación.

Un gran número de funciones de mesa de mezclas, incluyendo Sends on Fader, Tap Tempo, y Set by Sel pueden asignarse a 16 teclas definidas por el usuario para facilitar el acceso inmediato a las mismas.

Es posible configurar un acceso limitado a las funciones de las mesas QL para aquellos técnicos con menos experiencia y así evitar que se produzcan errores por accidentes involuntarios. Esto se realiza mediante los “Grupos de teclas para varios usuarios” (Multiple User Key Sets) que pueden almacenarse en la propia mesa o, si se prefiere, en una memoria USB.

Una interfaz GPI con 5 entradas y 5 salidas permite a las mesas QL responder a entradas procedentes de conmutadores externos, así como transmitir estado de activación/desactivación a dispositivos externos.

El sistema de sonido en vivo incluye una consola CL como mesa de PA y uns QL en el escenario. Además de proporcionar la mezcla de monitores, la función Port to Port de la consola QL le permite funcionar como un dispositivo de E / S con capacidades comparables a una unidad de rack de la serie R, reduciendo así el tamaño y la complejidad general del sistema.

El RMio64-D convierte la señal Dante del sistema a MADI para su transmisión a la unidad móvil fuera de la sede. La conversión de frecuencia de muestreo integrada en RMio64-D resuelve efectivamente los problemas de sincronización de Word clock.

Las conexiones a los monitores de sonido surround y al altavoz de referencia dedicado se realizan mediante los conectores OMNI OUT de la consola o una ranura de expansión Mini-YGDAI.

Las fuentes surround externas se alimentan a la consola a través de una ranura de expansión Mini-YGDAI para que las señales puedan ser conmutadas y monitoreadas a través de la consola. Las señales surround también se pueden enviadas a un medidor surround externo a través de una ranura Mini-YGDAI.
