Alineación
MTX Series
MTX3Procesador de matriz
Matriz Mezcladora de 26 x 8 / Procesador de Señal
- 8ch de entradas mic/línea y 8ch analógicos de salida
- 16ch digitales E/S YDIF
- Ranura SD Card para reproducción
MTX5-DProcesador matricial
Matriz Mezcladora de 34 x 16 / Procesador de Señal
- 8ch de entradas mic/línea y 8ch analógicos de salida
- 16ch digitales E/S YDIF
- 16ch digitales E/S Dante
- 1x ranura MY Card
- Ranura SD Card para reproducción
Input Expander/Output Expander
EXi8Expansor de entrada
Expansor de entrada EXi8 compuesto de 8 canales micro/línea de audio analógico a transmisión digital usando el formato de Yamaha YDIF. Los preamplificadores del EXi8 pueden ser controlados remotamente desde los procesadores MTX vía cable Ethernet.
EXo8Expansor de salida
Expansor de salida EXo8 compuesto de 8 canales de conversión DA que reproduce audio de alta calidad analógico, convirtiendo la salida digital desde la Serie MTX vía YDIF.
Digital Control Panel - DCP Series
DCP1V4SPanel de Control Digital
Panel de control de montaje en pared equipado con 1 botón de volumen y 4 interruptores para el DME7 y para las series MTX/MRX y MA/PA. Fácil conexión a través de CAT5 que transporta energía mediante RS485 +. Se pueden conectar un máximo de 8 DCP a 1 DME7 y a una serie MTX/MRX. Se puede conectar 1 DCP1V4S a 1 MA2030a/MA2030. Se pueden conectar un máximo de 2 DCP a 1 MA2120 o PA2120.
DCP4SPanel de Control Digital
Panel de control de montaje en pared equipado con 4 interruptores para el DME7 y para las series MTX/MRX y MA/PA. Fácil conexión a través de CAT5 que transporta energía mediante RS485 +. Se pueden conectar un máximo de 8 DCP a 1 DME7 y a una serie MTX/MRX. Se pueden conectar un máximo de 2 DCP a 1 MA2120 o PA2120.
DCP4V4SPanel de Control Digital
Panel de control de montaje en pared equipado con 4 botones de volumen y 4 interruptores para el DME7 y para las series MTX/MRX y MA/PA. Fácil conexión a través de CAT5 que transporta energía mediante RS485 +. Se pueden conectar un máximo de 8 DCP a 1 DME7 y a una serie MTX/MRX. Se pueden conectar un máximo de 2 DCP a 1 MA2120 o PA2120.
Digital Controller Hub
DCH8Hub controlador digital
Divide la línea de control de dispositivos host como el DME7 y la serie MTX/MRX de Yamaha en hasta 8 líneas.
Paging Station
PGM1Estación de Avisos
El PGM1 es una estación de avisos de Yamaha que pueden utilizarse con el MTX5-D o el MRX7-D.
- Soporte de red Dante
- Se pueden asignar 8 botones a cualquier función * Los destinos de salida y las fuentes de entrada se especifican a través del Editor MTX-MRX
- Se pueden conectar hasta 4 unidades por sistema
- Alimentado por PoE
- Dimensiones: 132 (W) × 56 (H) × 154 (D) mm (sin incluir el micrófono)
- Peso: 1,2 kg (incluido el micrófono), 1,0 kg (sin el micrófono)
PGX1Extension para la Estación de Avisos
El PGX1 es una extensión de Yamaha que puede utilizarse con la estación d avisos PGM1.
- Expansión de funciones para el PGM1
- Se pueden asignar 8 botones a cualquier función * Los destinos de salida y las fuentes de entrada se especifican a través del Editor MTX-MRX
- Se pueden conectar hasta 2 unidades a cada PGM1
- Dimensiones: 132 (W) × 56 (H) × 154 (D) mm
- Peso: 0.9 kg (excluyendo el soporte de conexión)
Controlador de pared MCP1
MCP1
Controlador de pared
- Se pueden asignar 6 botones a cualquier función * Las funciones de la serie MTX / MRX (componentes) se especifican a través del editor MTX-MRX
- Pantallas multilingües compatibles
- Cuatro niveles de usuario para la gestión de acceso
- Se pueden conectar hasta 16 unidades por sistema
- Alimentación PoE
- Adaptador para empotar en pared suministrado
- Dimensiones: 149 (W) x 125 (H) x 18 (D) mm
- Peso: 0,5 kg
Switch L2
SWR2100P-10GSwitch L2
Switch de red de la serie SWR2100P equipado con diez puertos RJ45
- Puertos disponibles para alimentación PoE: 1-9/puerto de enlace: puerto 9.
- Se puede suministrar un máximo de 30 W desde cada puerto compatible con PoE (todos los puertos 70 W).
SWR2100P-5GSwitch de red
Switch de red de la serie SWR2100P equipado con cinco puertos RJ45
- Puertos disponibles para alimentación PoE: 1-4/puerto de enlace: puerto 5.
- Se puede suministrar un máximo de 30 W desde cada puerto compatible con PoE (todos los puertos 70 W).
SWR2311P-10GSwitch de red L2
Ajustes recomendados para facilitar que los procesos operativos de una red Dante (como QoS, EEE e IGMP Snooping) sean estables
- Puertos LAN equipados con alimentación PoE: 8(1-8)
- Puertos combo LAN/SFP: 2(9, 10) (El puerto LAN y SFP se utilizan de manera exclusiva)
- La alimentación PoE cumple con el estándar IEEE 802.3at y puede suministrar hasta 30 W a todos los puertos PoE
- Servidor RADIUS integrado para una gestión de seguridad avanzada
Características
El Corazón de su Solución de Sonido
Diseñados principalmente para instalaciones comerciales multizona, los procesadores de matriz de la serie MTX están equipados con funciones de procesamiento flexibles que son esenciales para una amplia variedad de aplicaciones, como tiendas minoristas, restaurantes/bares o salas de banquetes. Responsable de las funciones de procesamiento primarias en el corazón del diseño de su sistema, los procesadores MTX permiten configurar, programar y administrar toda tu solución de sonido a través de la interfaz intuitiva de la aplicación de software MTX Editor que lo acompaña. La serie se compone de dos modelos con diferentes capacidades de DSP y capacidades de expansión, lo que permite a los procesadores MTX satisfacer las demandas de una gama realmente impresionante de entornos comerciales.
Muchas funcionalidades en una sola unidad
Una interfaz gráfica intuitiva para diseñar sistemas de sonido
El proceso de diseño con MTX-MRX Editor es una analogía lógica paso a paso del flujo de trabajo de la instalación física.
1. Asistente para configurar la disposición de los dispositivos.
2. Configuración funcional.
3. Configuración de controladores externos.
MTX-MRX Editor incorpora el software MRX Designer y es clave para la creación de una amplia variedad de diseños de sistemas. MRX Designer se puede configurar libremente y permite crear sistemas de audio muy sencillos de manejar a la vez que muy flexibles y potentes. Las potentes funciones a disposición de los diseñadores incluyen una matriz 64 x 64 de gran tamaño, la vanguardista mezcla automática Dan Dugan, función avanzada de cancelación de eco acústico y otros muchos componentes especializados.
ProVisionaire Design
ProVisionaire Design is a comprehensive Windows software application that allows intuitive sound design when using compatible Yamaha products. It is perfect for designing systems that utilize Yamaha products such as the MTX/MRX Series, the XMV Series, Rio/Tio interfaces, and ADECIA solutions. ProVisionaire Design can also be combined with the ProVisionaire Control computer application, allowing integrated control of all aspects of a project, from system design and configuration to everyday operation and management.

MTX-MRX Editor
The MTX-MRX Editor is a software application that can be used to construct sound systems with the MTX/MRX Series or the XMV Series. It allows control of sound systems to suit the environments and applications of multiple different areas, including delivery of music and vocal audio tailored to the specific needs of each area, and timer-triggered automated music playback and announcements.

Yamaha proporciona un gran número de opciones de control remoto
Desde la perspectiva de los clientes, la posibilidad de acceder de forma sencilla al control de su sistema de audio es algo crucial, independientemente de lo sofisticado que sea el sistema. Por esta razón, Yamaha proporciona un gran número de opciones de control remoto. Entre ellas se incluyen los sencillos paneles de pared DCP con sus equivalentes inalámbricos, que pueden manejarse desde un teléfono o una tablet iOS o Android. Además están el controlador de pared MCP1, más sofisticado, el avanzado micrófono de estación de megafonía PGM1 y las apps ProVisionaire Touch y ProVisionaire Control, completamente personalizables, para tablets iOS y dispositivos Windows respectivamente.
Introducción a la serie MTX
En esta entrega se ofrece una visión más detallada de los procesadores MTX, además de algunas de sus funciones y usos de mayor utilidad.
-
Introducción a la serie MTX
En esta entrega se ofrece una visión más detallada de los procesadores MTX, además de algunas de sus funciones y usos de mayor utilidad.
-
Network
Amplia capacidad de E/S y de expansión
Versatilidad de configuración de entradas/salidas
La serie MTX se caracteriza por su combinación analógico-digital. Poder disponer de conexiones Dante e YDIF significa que siempre debería haber suficientes entradas y salidas para la instalación, independientemente de su tamaño.
-
Visión general: E/S
En este vídeo se ofrece una visión más detallada de las entradas y salidas de los procesadores MTX y MRX y una visión global de la capacidad de procesamiento disponible en cada uno.
Ranura para tarjetas de memoria SD para reproducción
Las características que tienen la Serie MTX de configuración de entrada/salida es ideal para una amplia gama de aplicaciones: 8 entradas mono (micro/línea), 2 entradas estéreo (línea) y 16 entradas digitales a través de YDIF. La parte de salidas se compone de 8 salidas mono de nivel de línea y 16 salidas digitales a través de YDIF. Los procesadores MTX también disponen de una ranura para tarjetas SD para reproducción de archivos de MP3/WAV almacenados en una tarjeta de memoria SD. La función del Programador de Eventos le permite reproducir estos archivos como música, anuncios o campanas-o incluso activar dispositivos externos con una salida de GPI-en las horas programadas, así como la llamada de presets almacenados en los MTX.
Fácil incremento de entradas y salidas del sistema
Los EXi8/Exo8 son expansores de entradas/salidas para las series MTX/MRX. El EXi8 convierte la señal de micro/línea analógica a digital y la transmite al MTX a través de la conexión YDIF patentada por Yamaha. Los preamplificadores para el EXi8 pueden controlarse en remoto desde MTX/MRX Editor.
El EXo8 también se conecta al sistema a través de YDIF y dispone de 8 canales de convertidores DA que convierten la salida digital a señal analógica de alta calidad.
Redes digitales en la serie MTX
El uso de dos tipos de conexiones de red en los sistemas MTX puede reducir significativamente el coste y el tiempo. La combinación de YDIF para conexiones en sistemas más pequeños y DANTE para instalaciones más grandes puede mejorar considerablemente la flexibilidad a la hora de diseñar.
Red de audio para MTX
Los procesadores MTX cuentan con un formato de transmisión digital de nuevo desarrollo denominado YDIF, una tecnología propiedad de Yamaha que proporciona 16 canales de audio y transmisión word clock mediante un cable Ethernet CAT5 estándar. El formato YDIF se puede utilizar para conectar en cascada varios procesadores de la serie MTX o para enviar señal de audio a amplificadores de la serie XMV con un cableado muy simple de hasta 30 metros.
Modo de distribución
- Pueden circular un máximo de 16 canales de audio desde el dispositivo situado en el inicio del flujo hacia el dispositivo situado en el final del flujo.
Modo de cascada
- Se puede utilizar como buses en cascada de 8 canales específicamente para MTX.
- La comunicación puede ser entre múltiples MTX.
Dante para MTX (MTX5-D, XMV-D solo)
El MTX5-D está equipado con dos puertos Dante que permiten 16 canales de entrada y salida a 44,1 kHZ/48 kHz para poder operar en una red redundante. Con el MTX5-D y los amplificadores XMV-D habilitados para Dante, se pueden crear sofisticados sistemas de red Dante, ya sean simples o de gran tamaño.
El protocolo de audio en red Dante de Audinate ha sido adoptado no solo en procesadores, amplificadores y etapas de potencia, sino también en otros muchos tipos de equipos de audio digital, como por ejemplo las mesas de mezclas digitales de Yamaha. En la versión 3.2 y posterior, es compatible con el control HA de los racks de E/S de la serie Rio y Tio 1608-D. Esto hace que sea la columna vertebral perfecta para sistemas de audio en red, en particular los de gran tamaño, ya que las conexiones no están limitadas a un máximo de 30 metros como ocurre con YDIF, sino que puede llevar audio hasta una distancia de 100 metros a través de cable CAT5e.
Una red digital Dante maneja todos los datos de audio y de control, lo que hace que las alteraciones del sistema y su ampliación sean muy fáciles. Se pueden añadir nuevos dispositivos a la red a través de un solo cable CAT5e y su configuración se hace rápidamente con MTX-MRX Editor. La conexión en red Dante proporciona máxima flexibilidad al sistema y plena capacidad de ampliación en el futuro.
Red en cadena
Cuando se trata de construir un sistema sencillo con pocos canales, lo recomendable es utilizar conexiones en cadena. Dado que Dante puede transferir señales tanto de control como de audio con un cable, no se requieren switches de red para el modo de conexión en cadena.
Dado que Dante puede transferir tanto señales de control como de audio con un solo cable, no se requieren switches de red para el modo Daisy Chain.
Red en estrella
En una red en estrella, cada dispositivo está conectado a un hub central. La utilización de un switch de red compatible con GbE permite configurar una red de banda ancha y a gran escala.
Red redundante
En caso de necesitarse máxima solidez ante problemas de red inesperados, es recomendable utilizar una red redundante.
Support for Dante Domain Manager, AES67 and Dante Device Lock
Supports the "Dante Domain Manager" audio network interconnectivity standard (update to version 3.31). Audinate Corporation's "Dante Domain Manager" is now supported. Audinate Corporation's "Dante Domain Manager" is network administration software that provides user authentication and role-based security settings. Now you can construct a safe and scalable sound system based on Dante infrastructure.
Compatibilidad con AES67 y Dante Device Lock (MTX5-D)
El modelo habilitado para Dante del procesador de señal MRX5-D ahora es compatible con el estándar de interconexión de redes de audio AES67. Esto permite la conexión a través de AES67 a redes de audio tales como Ravenna, Q-LAN o Livewire, aumentando la capacidad de ampliación del sistema. También es compatible con Dante Device Lock, que evita la modificación de los ajustes de configuración Dante por parte de terceros. Esto puede aumentar la seguridad del sistema en entornos tales como salas de conciertos, donde se supone que el sistema puede ser operado por un técnico externo, o incluso que este traerá componentes de equipo propios.
También se admite Dante Device Lock, que impide que un tercero modifique la configuración de Dante. Esto puede aumentar la seguridad del sistema en entornos tales como salas de conciertos en las que se espera que un operador externo opere el sistema o traiga equipos.
Sistema de megafonía inteligente y flexible para grandes espacios comerciales
La estación de megafonía PGM1 y el expansor de megafonía PGX1 están diseñados para trabajar específicamente con un MRX7-D o un MTX5-D. Funcionan con alimentación PoE y se conectan a la red a través de Dante. Cada PGM1 puede ampliarse hasta con dos unidades PGX1, y pueden conectarse hasta cuatro unidades PGM1 a un solo sistema.
-
PGM1, PGX1M
PGM1/PGX1 son estaciones de megafonía de Yamaha que pueden utilizarse con el MTX5-D o el MRX7-D. Pueden conectarse en red a través de una red Dante y utilizar alimentación Power Ethernet o PoE. Este vídeo muestra cómo configurar la estación de megafonía en el sistema.
Ejemplo de sistemas
Sala multifuncional
La sala A y la sala B en este ejemplo de sistema se utilizan independientemente para reuniones, fiestas y otros eventos, y por tanto están equipadas con sistemas de audio que pueden operarse por separado. El Yamaha MTX3 es un útil procesador de matriz que puede aceptar entrada de señal desde múltiples fuentes de audio y micrófonos, y enrutar dicho audio a los sistemas de altavoces especificados. El EXi8 es práctico cuando se quiere aumentar el número de entradas de micrófono disponibles, por ejemplo. Los paneles de control DCP4V4S instalados en cada sala pueden configurarse para permitir el control remoto del nivel de los micrófonos y para su activación/desactivación.
Cuando se elimina la partición y las salas se combinan para formar un espacio más grande, con solo apretar un botón se puede recuperar una configuración apropiada previamente preprogramada con el software MTX-MRX Editor, configurando instantáneamente el sistema para su control centralizado.
Presentación sencilla utilizando la función de mezcla automática Dugan
Mediante los cuatro canales Dugan del MTX3 y el supresor de realimentación, es posible disponer de un sencillo sistema para presentaciones que no requiere la intervención de ningún operador.
Cuando se utiliza al automezclador Dugan, la ganancia de entrada de los micrófonos en uso aumenta automáticamente, mientras que la ganancia de los micros que no están en uso disminuye con objeto de reducir la filtración del ruido de ambiente. Esto mejora la claridad del sonido. No son necesarios conocimientos técnicos especializados ni experiencia: las ganancias de los micros se ajustan automáticamente.
Control
Controlar los dispositivos externos, incluidos los de otras empresas
Con la función "Eventos Externos", puedes emitir comandos UDP o TCP desde los procesadores Yamaha MTX3, MTX5-D, y MRX7-D. Esta función permite controlar dispositivos externos, incluidos los de otras empresas, mediante GPI, DCP, MCP1, Wireless DCP y Preset Recall. Por ejemplo, puede encender el proyector, cerrar la cortina, apagar las luces, con los dispositivos de control
Diseño flexible y gran variedad de paneles de control personalizables
Yamaha ofrece una versátil gama de opciones de control remoto adecuadas para diversos tipos de instalaciones y también para adaptarse a las necesidades concretas de los clientes. Esta gama se extiende desde simples paneles de pared para control remoto hasta aplicaciones de software de control remoto totalmente personalizables tanto para iOS como para Windows.
Un método sencillo e intuitivo de diseñar controladores de gran flexibilidad
La serie ProVisionaire proporciona una forma intuitiva y fácil de crear controladores originales configurados de la forma más idónea para cada instalación. Dispone de múltiples páginas de diseño, de modo que se pueden crear paneles de control distintos para zonas de audio/usuarios diferentes, con configuraciones de parámetros y valores predeterminados para cada uno de ellos.
No es necesario tener conocimientos de programación. Gracias a su interfaz intuitiva, es fácil crear faders para controlar el volumen y selectores para seleccionar la fuente.
Control remoto personalizado de los sistemas de PA Yamaha
A diferencia de StageMix, que es la app específica para controlar un mezclador determinado, ProVisionaire Control puede controlar una gran variedad de equipos de PA Yamaha como procesadores de señal de las series MTX/MRX, mezcladores digitales de las series CL/QL/TF, racks de E/S de las series Rio y Tio, y amplificadores de la serie XMV. El programador del software puede definir qué parámetros de su selección de productos se van a incluir en el diseño de ProVisionaire Control, creando así una superficie de control completamente personalizada para el cliente. ProVisionaire Control ofrece una completa solución de control Yamaha.
Procedimiento básico con ProVisionaire Control: configuración para operar
-
Paso 1: Diseño de controladores
Cree una configuración con widgets que realicen las funciones de faders y conmutadores, y asígneles los dispositivos de control necesarios.
-
Paso 2: Comprobación y ejecución
Utilice la función de controlador de ProVisionaire Control como si fuese un controlador real para comprobar la apariencia y la funcionalidad.
-
Paso 3: Operatividad
Una vez que el sistema está online, se pueden controlar todos los dispositivos compatibles. La tablet se puede montar en una pared o en otra superficie fija, o usarla en la mano, para disfrutar de un control remoto con total libertad y facilidad.
ProVisionaire Touch

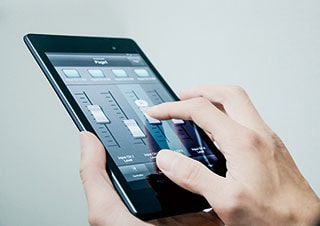

Es una práctica aplicación para iPad que permite controlar el sistema MTX/MRX a través de una red wifi. Se puede organizar la disposición de una gran variedad de widgets de control para crear paneles de control personalizados y optimizados para sistemas individuales.
ProVisionaire Touch puede descargarse gratuitamente desde el App Store de Apple. Apple y iPad son marcas comerciales de Apple Inc., registradas en EE. UU. y otros países. App Store es una marca de servicios de Apple Inc.
Versatilidad de control sobre una gran variedad de contenido musical y de vídeo
Un solo iPad puede utilizarse para controlar muchas fuentes musicales: reproductores de CD, dispositivos de almacenamiento NAS, dispositivos móviles, radio de Internet, e incluso un piano. Y por supuesto, también reproductores de discos Blu-ray y receptores AV de Yamaha. Con un solo iPad es posible disfrutar de una gestión perfecta del sistema y cambiar de fuente musical o de vídeo según se requiera en los eventos celebrados en un restaurante/salón de banquetes, así como controlar conjuntamente el ajuste de volumen en los cambios de micrófono a vídeo en una sala de conferencias.
Amplia compatibilidad con controladores externos
El MRX7-D es compatible con muchos controladores externos para realizar desde sencillos ajustes de volumen hasta controles más complicados.
Control externo flexible
Los paneles digitales de control DCP proporcionan un control externo con gran flexibilidad para diversas funciones como la recuperación de ajustes preconfigurados, los niveles y la reproducción de tarjetas SD. La serie consta de tres modelos diferentes con distintas configuraciones de interruptores y controles de volumen.
La app Wireless DCP (DCP inalámbrico) para iPhone y dispositivos Android permite el control remoto de las series MTX/MRX. Puesto que Wireless DCP tiene la misma función que la serie DCP, es posible controlar la serie MTX/MRX mediante un dispositivo inteligente (smartphone o tablet) desde cualquier lugar de un restaurante, de una sala de banquetes, etc.
Panel de control digital - Serie DCP
Los controladores DCP se conectan a la serie MTX/MRX mediante la conexión en cadena de hasta ocho paneles de control. Los tres modelos están disponibles en medidas estandarizadas para EE. UU. y la Unión Europea y cumplen con las normativas de la mayoría de los países del mundo.
Panel de Control Digital - Series DCP
El DCH8 divide la línea de control procedente de dispositivos host tales como las series MTX/MRX de Yamaha en hasta 8 líneas. Permite gran flexibilidad en la estructura de los sistemas, con una combinación de conexiones en estrella y conexiones en cadena a modo de repetidor entre el dispositivo host y los paneles de control.
Distancia de conexión serie DCP/DCH8
Es posible conectar hasta ocho unidades de controladores DCP mediante conexiones en cadena de hasta 200 metros. Y es posible incrementar la distancia de conexión reduciendo el número de controladores DCP instalados, como se indica a continuación. Cuando se utilizan 2 o 3 controladores DCP en un espacio comercial amplio con un solo piso, una conexión en cadena sencilla es efectiva. Cuando se utilizan más de 4 controladores DCP en un espacio comercial amplio con más de un piso, una topología flexible (combinando conexiones en cadena y en estrella) puede ayudar a incrementar la longitud total del cableado combinando los controladores de la serie DCP con un DCH8.
Control externo flexible
El Wireless DCP (DCP inalámbrico) para iPhone y dispositivos Android permite el control remoto de las series MTX/MRX. Puesto que Wireless DCP tiene la misma función que la serie DCP, es posible controlar la serie MTX/MRX mediante un dispositivo inteligente (smartphone o tablet) desde cualquier lugar de un restaurante, de una sala de banquetes, etc.
Wireless DCP puede descargarse gratuitamente desde el App Store de Apple y Google Play. Apple, iPhone y iPod son marcas comerciales de Apple Inc., registradas en EE. UU. y otros países. App Store es una marca de servicios de Apple Inc.; Android y Google Play son marcas comerciales de Google Inc.

-
Panel de control digital - Serie DCP
La serie DCP (Digital Control Panel) es una solución sencilla para controlar toda la programación sofisticada del procesador MTX/MRX. En el vídeo podemos ver más en detalle todas las funciones y cómo se configuran los DCP con MTX-MRX Editor.
-
Wireless DCP (DCP inalámbrico)
Wireless DCP aumenta la flexibilidad con el uso de dispositivos inteligentes (smartphones o tablets). Proporciona las mismas funciones que los paneles DCP pero sin necesidad de cables. En este vídeo se explica cómo configurar la app Wireless DCP.
-
Hub controlador digital - DCH8
El DCH8 amplía la flexibilidad de configuración de los DCP. En este vídeo se muestra con más detalle el dispositivo y cómo conectar los DCP con un DCH8.
Panel de control de pared MCP1
El MCP1de Yamaha es un avanzado panel de control de pared para controlar sistemas MTX y MRX. Su pantalla de matriz de puntos y compatible con caracteres universales facilita el etiquetado dinámico en muchos idiomas, incluidos japonés, chino y árabe. Se pueden asignar hasta 36 parámetros, bien a la página de inicio principal, bien a cualquiera de las seis subpáginas. Cualquiera de estas páginas pueden protegerse de un acceso no autorizado mediante un código PIN programable. Se pueden añadir hasta 16 unidades MCP1 a un sistema MTX/MRX.
-
Controlador de pared MCP1
El MCP1 de Yamaha es un avanzado controlador de pared para controlar un sistema MTX o MRX. Permite al usuario controlar su sistema en remoto con más funciones que un DCP y con mayor nivel de seguridad. Este vídeo muestra cómo configurar el MCP1 en el sistema.
Technologies
Software dedicado para el diseño total del sistema de sonido
MTX-MRX Editor: Software específico para el diseño integral de sistemas de sonido
Administración central de múltiples sistemas de sonido desde una solo PC
MTX-MRX Editor es una aplicación de software dedicada a la configuración y administración de sistemas de sonido construidos alrededor de los procesadores de señales de las series MTX y MRX. Puede mezclar audio de micrófonos, CD, MP3 y archivos WAV, entregar contenido diferente a múltiples zonas, configurar reproducciones de música activadas por calendario y anuncios, y mucho más. MTX-MRX Editor facilita la administración y distribución del sonido optimizado para áreas separadas de una tienda o instalación desde una solo ordenador.
Gestión centralizada de múltiples sistemas de red con un solo ordenador
Además, en la versión 3.2, por ejemplo, en instalaciones múltiples como parques de ocio y centros comerciales, es posible gestionar diversas zonas de forma independiente en una subred para cada zona mediante un solo ordenador.
Se pueden controlar diversos parámetros desde el MTX Editor
El software MTX-MRX Editor facilita el diseño de los sistemas de sonido gracias a un flujo de trabajo que simula el procedimiento de instalación estándar. Un asistente muy sencillo permite comenzar organizando la disposición de los dispositivos que se van a utilizar según se quiera, y después se pueden añadir componentes de procesamiento donde sea necesario. Se pueden añadir procesadores de matriz de la serie MTX, expansores de entradas EXi8, expansores de salidas EXo8, amplificadores de la serie XMV y paneles de control digitales DCP de acuerdo con las necesidades y el tamaño de la aplicación. El programa MTX-MRX Editor dispone de gran cantidad de herramientas intuitivas para el diseño de los sistemas de sonido, desde la entrada hasta la salida.
Canal de entrada
Seleccionando GAIN/HPF/EQ se pueden hacer los ajustes del ecualizador paramétrico (PEQ) de 3 bandas de cada canal de entrada, y también los del filtro de paso alto (HPF) de cada canal. GATE/COMP configura los parámetros de la puerta de ruido y del compresor, y FBS/AGC consiste en supresores que eliminan la realimentación acústica. La función Auto Gain Control (control de ganancia automático) mantiene un nivel de salida constante para señales de entrada que varían de nivel.
Reverberación
Los efectos de reverberación añaden reverberación simulada al sonido fuente.
La serie MTX tiene 4 tipos de reverberaciones: Reverb Hall, Reverb Stage, Karaoke Echo, Vocal Echo.
Supresor de realimentación (FBS)
Un supresor de realimentación o FBS es una función que evita que ocurra realimentación acústica no deseada cuando el sonido procedente de un altavoz es recogido por un micrófono y reamplificado.
La serie MTX cuenta con dos tipos de supresores de realimentación: fijo y dinámico. El fijo es ideal para instalaciones donde los micrófonos no se mueven y donde las frecuencias problemáticas permanecen igual. Si los micrófonos se están moviendo constantemente, es más adecuado el supresor de realimentación dinámico, ya que puede actualizar constantemente los ajustes para eliminar la realimentación.
Controlador de ganancia automático (AGC)
El controlador de ganancia automático o AGC (Auto Gain Controller) es una función que compensa automáticamente la ganancia según el nivel de entrada, manteniendo un nivel de salida constante para una señal entrante cuyo nivel está cambiando. Esto puede resultar muy útil cuando hay gente hablando a volumen diferente o hay fuentes de música de fondo con niveles diferentes y no hay ningún técnico disponible para hacer los ajustes manualmente. El AGC homogeneizará los niveles de salida para que la escucha sea más agradable.
Automezclador Dugan
El automezclador Dugan es un algoritmo diseñado para gestionar y optimizar la ganancia de entrada de múltiples micrófonos que estén siendo utilizados para intervenciones habladas no planificadas. El hecho de tener una serie de micrófonos activados al nivel apropiado para hablar puede introducir realimentación (acoples) en el sistema si no hay un ingeniero al cargo que haga los ajustes correspondientes. El automezclador Dugan, de manera automática e impecable, proporciona ganancia a un micrófono cuando una persona está hablando o comparte dicha ganancia entre dos o más micros de oradores, eliminando así la probabilidad de realimentación.
1) Cuando no hay nadie hablando:
Cuando no hay nadie hablando, se baja el nivel de entrada de todos los micrófonos y los niveles de ganancia se ajustan uniformemente. En ese momento, en lugar de silenciar cada uno de los micrófonos, la ganancia se distribuye entre los tres micrófonos, de forma que la ganancia total permanece constante.
2) Cuando hay una persona hablando:
Cuando habla una persona, la ganancia de ese micrófono aumenta instantáneamente a 0 dB, y la ganancia de los demás micrófonos disminuye. Lo mismo ocurre cuando habla una persona diferente.
3) Cuando habla más de una persona:
Cuando hay dos personas hablando simultáneamente, el nivel de ganancia se distribuye automáticamente entre los dos micrófonos para que la ganancia total permanezca constante, y la ganancia del otro micro que no se usa disminuye.
Mezclador de matriz
En el mezclador matriz, los canales de entrada y los buses de salida están dispuestos en cuadrícula. Se puede ajustar el balance de grupo para cada uno de los buses de salida, o utilizar los faders para ajustar la señal que se envía desde todos los canales de entrada a un bus matriz específico cuando está activado el modo “Sends On Faders” (faders activados para envío).. You can adjust the group balance for each output bus, or use the faders to adjust the signal from all input channels to a specific matrix bus when Sends On Faders mode is enabled.
La señal del mezclador matriz se envía a 8 unidades con procesador de prioridades (Priority Processor). Allí se pueden hacer ajustes detallados en la configuración de los parámetros de la función de enmascaramiento (Ducker), y también configurar el compensador de ruido ambiente.
Zona
Una zona es un espacio o una sala individual en una instalación de audio que puede tratarse y controlarse independientemente. Por ejemplo, una zona podría ser un área separada dentro de un restaurante o un segundo piso dentro de una tienda o establecimiento comercial.
Enmascarador de prioridad (Priority Ducker)
La función de enmascaramiento de prioridad o Priority Ducker se utiliza para atenuar automáticamente el nivel de salida de una zona en una cantidad determinada cuando la señal de una fuente independiente excede de su umbral. Por ejemplo, se podría utilizar para reducir el nivel de la música de fondo cuando se producen anuncios de emergencia por megafonía para así maximizar la inteligibilidad.
Compensador de ruido ambiente (ANC)
La función de compensador de ruido ambiente o ANC ajustará la ganancia del sistema para compensar los niveles de ruido de fondo fluctuantes. Un típico ejemplo de esto sería una fiesta en la que el ruido de ambiente se ha ido incrementando hasta hacer que ya no se escuche la música o los anuncios por megafonía. La función ANC subirá el volumen del sistema para compensar.
Enrutador (Router)
Una vez que se ha creado una zona dentro del MTX, se puede utilizar la página Router para asignar esa zona a cualquiera de las salidas del sistema. El enrutador también contiene un oscilador que se puede utilizar para comprobar el sistema de audio.
Salida
Una vez aplicados los ajustes del procesador de prioridades, las señales se envían a los canales de salida a través del router. Cada canal de salida está equipado con un ecualizador paramétrico de 4 bandas, unidad de efecto de retardo y procesador de altavoces. El procesador de altavoces tiene almacenados preajustes de una serie de altavoces Yamaha que permiten seleccionar fácilmente la configuración óptima para los altavoces de su sistema. El ecualizador de 4 bandas y la unidad de efecto de retardo también se pueden ajustar para que la salida de audio sea la idónea según las características acústicas y el entorno ambiental de cada instalación.
Configuración de dispositivos
Procedimiento de configuración de un procesador MTX básico utilizando el software MTX Editor, más conexiones del sistema. Estos incluyen un crossover para sistemas de altavoces bi-amplificados que ofrece una selección de filtros especializados y ajuste de polaridad. También hay retardo de señal, un ecualizador paramétrico de seis bandas para un ajuste fino y un limitador para proteger los altavoces.
Información relacionada
Casos prácticos
Soluciones relacionadas
* Las especificaciones están sujetas a cambios sin previo aviso. Los colores y acabados mostrados pueden variar de los de los productos reales.
