Switch L2 inteligente optimizado para Dante y PoE+ para sistemas ADECIA grandes/medianos.
Alineación
SWX3220-16TMSwitch L3
L3 swtich estándar con 16 puertos
- 12 puertos SFP+ y 4 puertos multigigabit (100M/1G/2,5G/5G/10G)
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Admite PTPv2 TC (Reloj Transparente)
- Compatible con Yamaha LAN Monitor
SWX3220-16MTSwitch L3
L3 swtich estándar con 16 puertos
- 4 puertos SFP+ y 12 puertos multigigabit (100M/1G/2,5G/5G/10G)
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Admite PTPv2 TC (Reloj Transparente)
- Compatible con Yamaha LAN Monitor
SWX2322P-16MTSwitch de red L2
Switches L2 intelligent RJ45 con 16 puertos
- 12 puertos multigigabit (100M/1G/2,5G/5G/10G) con PoE++ y 4 puertos SFP
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Compatible con IEEE 802.3bt con PoE++ que suministra hasta 90 W por puerto (Total: 250 W)
- Admite PTPv2 TC (Reloj Transparente)
SWX2320-16MTSwitch L2
Switches L2 intelligent RJ45 con 16 puertos
- Puertos disponibles: 12 puertos multigigabit (100M/1G/2,5G/5G/10G) y 4 puertos SFP
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Admite PTPv2 TC (Reloj Transparente)
- Compatible con Yamaha LAN Monitor
Opciones
SFP-SWRT-LRSFP+ Módulo
SFP+ módulo para la red de audio de 10Gbps
- Distancia máxima de transmisión: 10km*
- Cables Compatibles: Fibra óptica monomodo (9/125μm)
- Normas reglamentarias: IEEE802.3ae, 10GBASE-LR
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 1,310nm
- Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *El rendimiento del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.
SFP-SWRT-SRSFP+ Módulo
SFP+ módulo para la red de audio de 10Gbps
- Distancia máxima de transmisión: OM1 (62,5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
- Cables Compatibles: Fibra óptica multimodo (50/125μm, 62.5/125μm)
- Normas reglamentarias: IEEE802.3ae, 10GBASE-SR
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 850nm
- Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
Módulo SFP para switchers de la serie SWR
- Distancia máxima de transmisión: 10km*
- Cables Compatibles: Fibra óptica monomodo (9/125μm)
- Normas Regulatorias: IEEE802.3z, 1000BASE-LX
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 1,310nm
- Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *El rendimiento del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.
SFP-SWRG-SX
Módulo SFP para switchers de la serie SWR
- Distancia máxima de transmisión: 550m (50/125μm) / 300m (62.5/125μm)*
- Cables Compatibles: Fibra óptica multimodo (50/125μm, 62.5/125μm)
- Normas Regulatorias: IEEE802.3z, 1000BASE-SX
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 850nm
- Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *El rendimiento del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.
DAC-SWRT-3M
Cable de conexión directa para la red de audio de 10Gbps
- Cable Twinax 30AWG, Pasivo
- Longitud del cable: 3m
- Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Cable de conexión directa para la red de audio de 10Gbps
- Cable Twinax 30AWG, Pasivo
- Longitud del cable: 1m
- Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Características
Productos y servicios de red Yamaha
En Yamaha, no sólo hemos sido pioneros en las conexiones entre instrumentos musicales y tecnologías digitales, sino también en las conexiones que enriquecen la vida de las personas a través de la infraestructura de red.
Aprovechando la experiencia de Yamaha en el procesamiento de señales como innovadores en instrumentos electrónicos, trasladamos rápidamente esos conocimientos a las tecnologías de red. Durante más de 20 años, hemos desempeñado un papel vital en el desarrollo de Internet, que se ha convertido en el sustento de la sociedad moderna.
De cara al futuro, mantenemos nuestro compromiso de ofrecer servicios y asistencia aún mejores para que sus conexiones sean más fluidas y cómodas que nunca. Seguimos innovando y mejorando su forma de conectarse.
Switch 10-Gigabit/Multi-Gigabit para un despliegue flexible en redes de alta capacidad
La mejora de las redes troncales se ha vuelto crucial para empresas, salas de conciertos y otras instalaciones debido a la creciente demanda de vídeo y audio de alta calidad con baja latencia. Al introducir conmutadores compatibles con 10 Gigabit/Multi-Gigabit Ethernet, nuestra nueva línea crea un entorno ideal para redes troncales que requieren altas velocidades, capacidades y posibilidades. Estos nuevos switches inteligentes L3 admiten sistemas que gestionan un mayor tráfico de medios a través de múltiples segmentos, mientras que nuestros switches L2 son perfectos para transmitir medios de audio y vídeo de un solo segmento. Al igual que nuestros otros productos existentes, esta gama ampliada también es compatible con Yamaha LAN Monitor e incluye una serie de funciones optimizadas para sistemas Dante.
Optimización con un click
Al seleccionar el perfil SDVoE en la GUI Web se actualizará automáticamente la configuración IGMP snooping del switch para optimizarla para SDVoE.
Con un solo click, ProAV Settings en la interfaz gráfica de usuario Web asigna sin esfuerzo la configuración a los puertos para los principales perfiles ProAV como Dante, NDI y SDVoE, lo que facilita más que nunca el uso de SDVoE y Dante en el mismo conmutador.
Además, la pantalla Configuración de ProAV de la interfaz gráfica de usuario web permite comprobar rápidamente la configuración y las operaciones de multidifusión, para solucionar problemas en redes ProAV de forma más rápida y sencilla.
Cree redes de alta velocidad y gran capacidad con velocidades de 10 y varios gigabits
Los puertos LAN de los SWX2320-16MT y SWX3220-16MT admiten cinco velocidades (100M/1G/2,5G/5G/10Gbps) y optimizan la velocidad de la red según convenga a los dispositivos conectados. A medida que crece la demanda de velocidad y capacidad debido al aumento del número de dispositivos inalámbricos, el mayor tráfico de comunicaciones audiovisuales y el creciente acceso a archivos de gran tamaño, los conmutadores LAN más rápidos permiten gestionar sin problemas cargas que congestionarían las redes de 1 Gbps. Las redes que ya utilizan cables Cat5e o Cat6 pueden acelerarse hasta 5 Gbps sustituyendo sus switches GbE por estos nuevos modelos. pueden crearse redes de 10 Gbps utilizando cables Cat6A con estos modelos.
-
Modernizar las redes existentes
-
Construir redes de alta velocidad

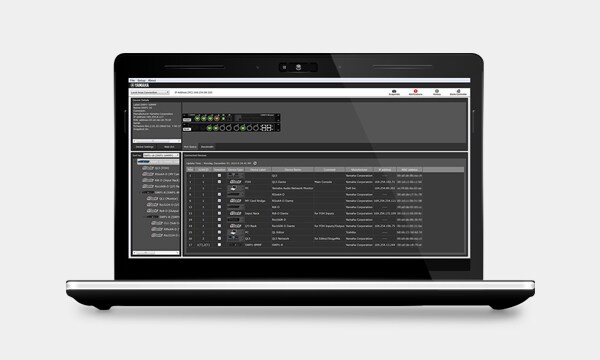

Visibilidad de la red y gestión inteligente (Yamaha LAN Monitor)
El manejo efectivo de la red de Dante depende de una serie de parámetros, como el tráfico de red, el estado del switch y la información individual del dispositivo Dante. La aplicación especializada LAN Monitor de Yamaha proporciona una visión integral de la pantalla individual de todos los parámetros necesarios cuando se utiliza con switch de la serie SWP/SWR. Nos referimos a este tipo de visión general como «visibilidad de la red». Incluso puede capturar una imagen del estado normal de la red y establecer una alarma para avisarle si cualquiera de los parámetros cambia, de modo que se pueden identificar los problemas y resolverlos rápida y fácilmente. También se puede iniciar la aplicación Controlador de Dante desde el LAN Monitor de Yamaha con un solo clic, proporcionando una solución de red integral de Dante en un solo ordenador.

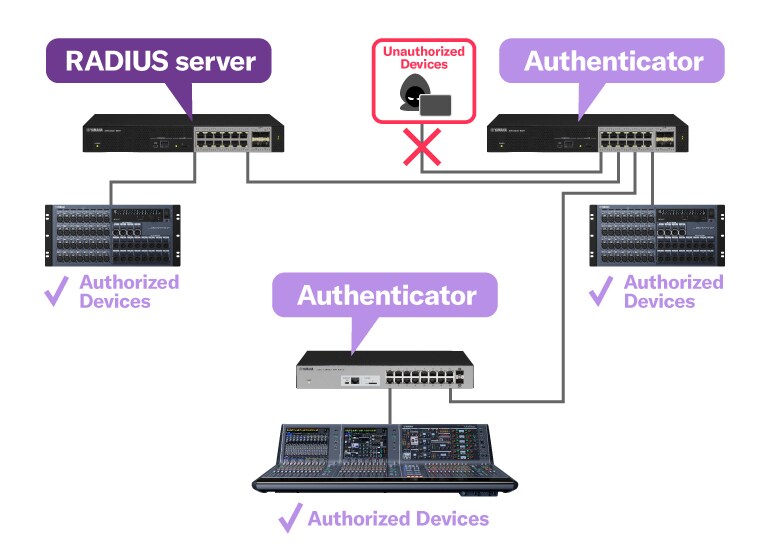

Gestión de seguridad inteligente
Aumentar la funcionalidad de la VLAN incluida en la serie SWR2310 es la función integrada del servidor RADIUS*. Configurando un switch como servidor RADIUS y enlazando a él otros switches, el acceso no autorizado a la red puede bloquearse de forma efectiva para mejorar la seguridad, incluso en instalaciones complejas a gran escala. La autenticación de los dispositivos se puede configurar rápida y fácilmente a través de una interfaz gráfica de usuario basada en la web.

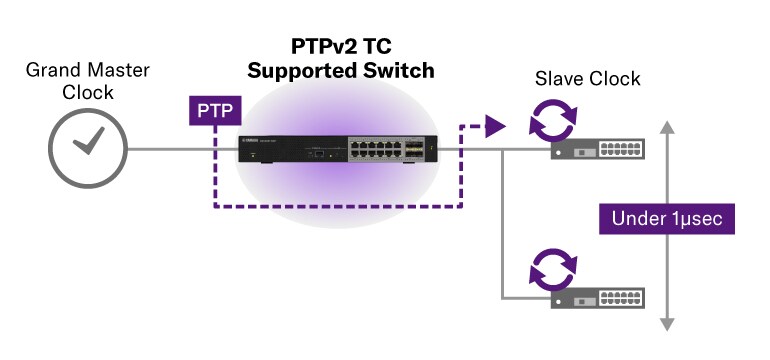

Compatibilidad con la sincronización horaria PTPv2 TC de 1 μseg o menos
Para proporcionar la sincronización horaria de alta precisión necesaria para la reproducción sincronizada de audio y vídeo y otras aplicaciones, IEEE 1588 PTPv2 TC (Reloj Transparente) es ahora compatible con redes de 1 Gbps/10 Gbps. Esta función añade datos de tiempo de retardo a los mensajes PTP a medida que pasan por los switches, lo que permite una precisión de sincronización entre dispositivos de 1 μseg o menos cuando se requiere un rendimiento en tiempo real.
Opciones para el diseño e instalación de sistemas flexibles
Existen varias opciones disponibles para la serie SWR, incluyendo soportes de montaje en bastidor y en pared que facilitan el montaje en una variedad de lugares, y módulos SFP que permiten la comunicación a larga distancia para una configuración e instalación general flexible del sistema. En el gráfico que aparece a continuación se indican las opciones disponibles para cada modelo de switches SWR.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
*Los soportes están incluidos.
-
Instalación en bastidor (SWX3220-16MT + soporte de montaje en bastidor)
*Si tiene previsto montar la unidad en un bastidor junto con un dispositivo que tienda a generar calor, como un amplificador, asegúrese de dejar un espacio de 1U o más con respecto a dichos dispositivos.
-
Instalación mural (SWX2320-16MT + Soporte mural)
* Con el WK-SWR la unidad se puede montar en la pared o el techo a una altura de 2m o menos
*NO instale el dispositivo con los puertos LAN mirando hacia arriba o hacia abajo
Términos técnicos
¿Qué es DANTE?
Dante reemplaza el cableado análogo o multinúcleo pesado y costoso con un cable LAN como CAT5e y CAT6.
Debido a que Dante usa enrutamiento lógico en lugar de conexiones físicas punto a punto, la red se puede configurar utilizando los puertos disponibles con solo unos pocos clics del mouse.
Los sistemas con Dante también pueden ampliarse fácilmente.
Además, Dante admite configuración redundante, lo que garantiza la fiabilidad incluso en situaciones de emergencia.
¿Qué es SDVoE?
SDVoE (Software Defined Video over Ethernet) es un estándar internacional para el mercado de audio/vídeo profesional (ProAV) que puede transmitir vídeo y audio de alta definición 4K a través de comunicaciones de 10 Gigabits.
Combinando codificadores/decodificadores y controladores SDVoE con un conmutador de 10 Gigabits, se pueden configurar videowalls y sistemas multivisión.
Esto proporciona un soporte flexible para implementaciones de señalización digital en una variedad de instalaciones, incluyendo aeropuertos, escuelas, instalaciones de deportes electrónicos y corporaciones.
¿Qué es la certificación NDI?
Estos nuevos switches de las series SWR y SWX de Yamaha son uno de los primeros productos de hardware del mundo en obtener la certificación NDI en la categoría de switches de red.
Esta certificación garantiza una compatibilidad total con los productos del ecosistema NDI Certified, incluso sin necesidad de integración NDI nativa. Los conmutadores Yamaha proporcionan una experiencia sin esfuerzo y una conexión de alta calidad dentro de cualquier red y flujo de trabajo NDI.
NDI (Network Device Interface) es un innovador estándar de conectividad de vídeo que permite la transmisión fluida de vídeo, audio y metadatos de alta calidad a través de redes IP estándar. Gracias a la tecnología NDI, dispositivos como cámaras, cswitches y servidores multimedia de la misma red pueden detectarse y conectarse automáticamente entre sí, eliminando la necesidad de configuraciones complejas o cableado dedicado.
Este estándar de conectividad permite a los productores acceder y utilizar un número prácticamente ilimitado de fuentes de vídeo dentro de su red, lo que mejora significativamente la flexibilidad y escalabilidad de los flujos de trabajo de producción en directo. Ya sea para eventos en directo, retransmisiones o postproducción, NDI transforma la producción de vídeo tradicional integrando a la perfección todas las fuentes de la red.
NDI® es una marca registrada de Vizrt NDI AB.
