SWR2310

Alineación

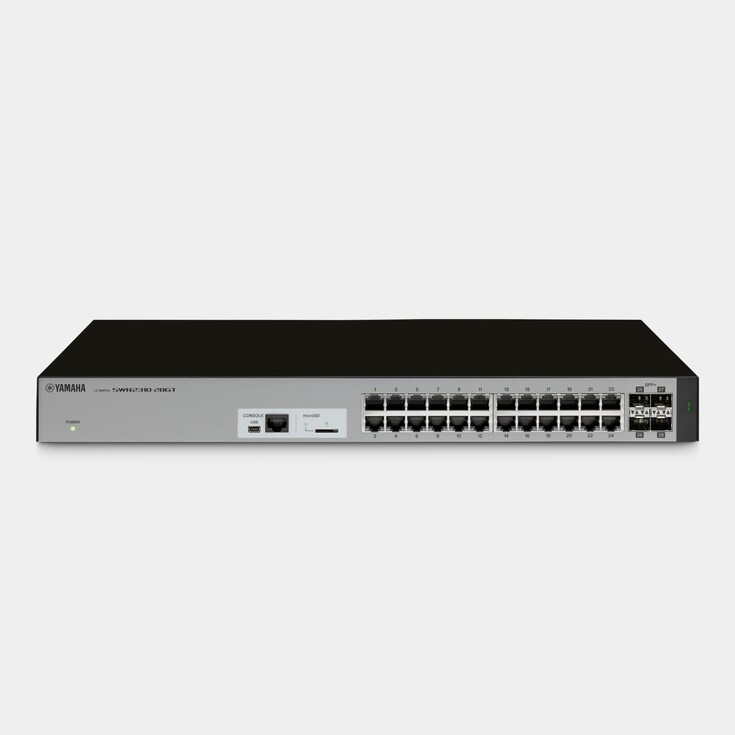

SWR2310-28GTSwitch L2

Switch L2 inteligente con conectores RJ45 y 28 puertos

Puertos disponibles: 24 puertos LAN y 4 ranuras SFP+
Servidor RADIUS integrado* para gestión de seguridad avanzada
Compatible con Yamaha LAN Monitor
* La funcionalidad de servidor RADIUS integrado estará operativa a partir de la próxima actualización de firmware.

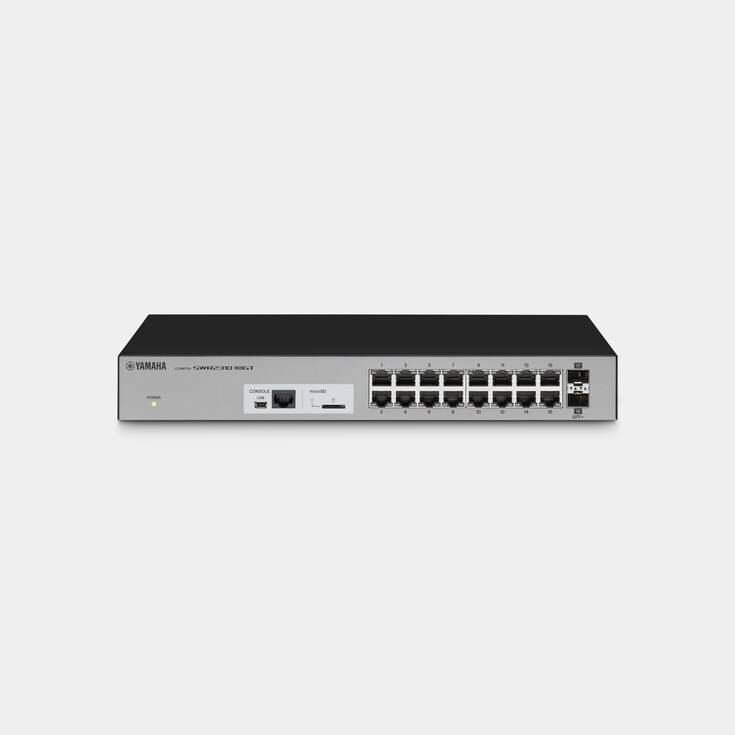

SWR2310-18GTSwitch L2

Switch L2 inteligente con conectores RJ45 y 18 puertos

Puertos disponibles: 16 puertos LAN y 2 ranuras SFP+
Servidor RADIUS integrado* para gestión de seguridad avanzada
Compatible con Yamaha LAN Monitor
* La funcionalidad de servidor RADIUS integrado estará operativa a partir de la próxima actualización de firmware.

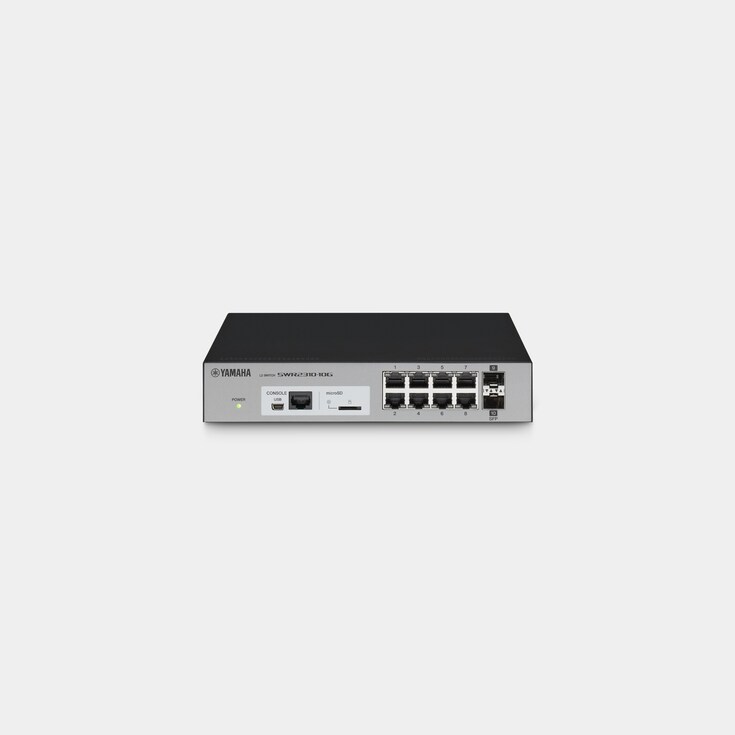

SWR2310-10GSwitch L2

Switch L2 inteligente con conectores RJ45 y 10 puertos

Puertos disponibles: 8 puertos LAN y 2 ranuras SFP
Servidor RADIUS integrado* para gestión de seguridad avanzada
Compatible con Yamaha LAN Monitor
* La funcionalidad de servidor RADIUS integrado estará operativa a partir de la próxima actualización de firmware.

Opciones

SFP-SWRT-LRSFP+ Módulo

SFP+ módulo para la red de audio de 10Gbps

Distancia máxima de transmisión: 10km*
Cables Compatibles: Fibra óptica monomodo (9/125μm)
Normas reglamentarias: IEEE802.3ae, 10GBASE-LR
Conector: Conector 2-prong LC
Longitud de onda óptica: 1,310nm
Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
*El rendimiento del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

SFP-SWRT-SRSFP+ Módulo

SFP+ módulo para la red de audio de 10Gbps

Distancia máxima de transmisión: OM1 (62,5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
Cables Compatibles: Fibra óptica multimodo (50/125μm, 62.5/125μm)
Normas reglamentarias: IEEE802.3ae, 10GBASE-SR
Conector: Conector 2-prong LC
Longitud de onda óptica: 850nm
Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

SFP-SWRG-LX

Módulo SFP para switchers de la serie SWR

Distancia máxima de transmisión: 10km*
Cables Compatibles: Fibra óptica monomodo (9/125μm)
Normas Regulatorias: IEEE802.3z, 1000BASE-LX
Conector: Conector 2-prong LC
Longitud de onda óptica: 1,310nm
Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*El rendimiento del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

SFP-SWRG-SX

Módulo SFP para switchers de la serie SWR

Distancia máxima de transmisión: 550m (50/125μm) / 300m (62.5/125μm)*
Cables Compatibles: Fibra óptica multimodo (50/125μm, 62.5/125μm)
Normas Regulatorias: IEEE802.3z, 1000BASE-SX
Conector: Conector 2-prong LC
Longitud de onda óptica: 850nm
Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*El rendimiento del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

DAC-SWRT-3M

Cable de conexión directa para la red de audio de 10Gbps

Cable Twinax 30AWG, Pasivo
Longitud del cable: 3m
Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

DAC-SWRT-1M

Cable de conexión directa para la red de audio de 10Gbps

Cable Twinax 30AWG, Pasivo
Longitud del cable: 1m
Disponible para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

RK-SWR

Accesorio para montaje de estante de los switches de la serie SWR

Medidas: A 482.6mm x D 300mm x Al. 44mm
Peso: 1.7kg
Disponible para SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

WK-SWR

Accesorio para montaje de pared para los interruptores de la serie SWR

Medidas: A 249mm x D 3.3mm x Al. 270mm
Peso: 0.37kg
Disponible para SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
Los switches pueden montarse en una pared o techo con una altura de 2m o menos*
*NO instale el dispositivo con los puertos LAN mirando hacia arriba o hacia abajo.

Características

Operación inteligente y segura del sistema Dante para grandes instalaciones

La línea de switchers SWR de Yamaha, con switches L2 de alto rendimiento para instalaciones fijas, se ha ampliado para ofrecer una gama más extensa de modelos que permitan una mayor variedad de aplicaciones. Además de la funcionalidad VLAN, los nuevos SWR2310-28GT y SWR2310-18GT ofrecen un alto número de puertos y características como puertos de enlace ascendente 10G para la transmisión a larga distancia de datos multicanal de 96 kHz, lo que los convierte en opciones ideales para un funcionamiento seguro y estable de la red troncal en sistemas a gran escala. Al igual que con otros switches SWR/SWP, el software Yamaha LAN Monitor proporciona un claro monitoreo visual del estado del sistema que facilita la configuración del sistema Dante.

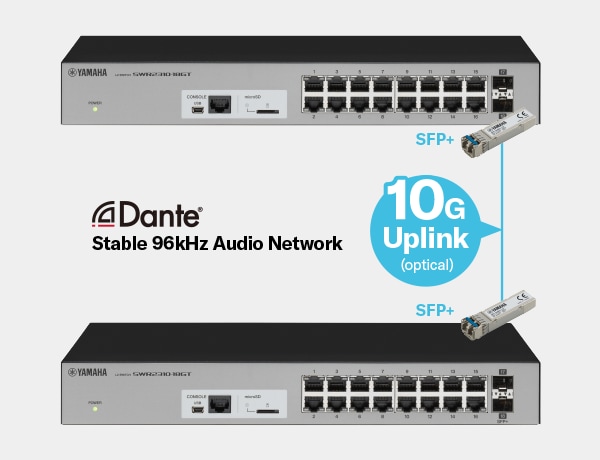

Modelos multipuerto compatibles con 10 Gbps con prestaciones de dispositivos troncales

Con un gran número de puertos y puertos “uplink” (enlace ascendente) de 10 G que pueden utilizarse para transferir datos multicanal a 96 kHz sobre grandes distancias, los switches SWR2310-28GT y SWR2310-18GT han sido diseñados para ofrecer un funcionamiento de red estable y seguro como dispositivos troncales de un sistema. Los módulos opcionales SFP-SWRT-SR y SFP-SWRT-LR, conectables y de reducido formato, permiten máxima fiabilidad en la comunicación multicanal con datos de audio a 96 kHz sobre grandes distancias (hasta un máximo de 10 km). Además, el SFP-SWRT-LR mejora significativamente el rendimiento, la fiabilidad y la flexibilidad en instalaciones comerciales, teatros, estadios y otras instalaciones a gran escala.

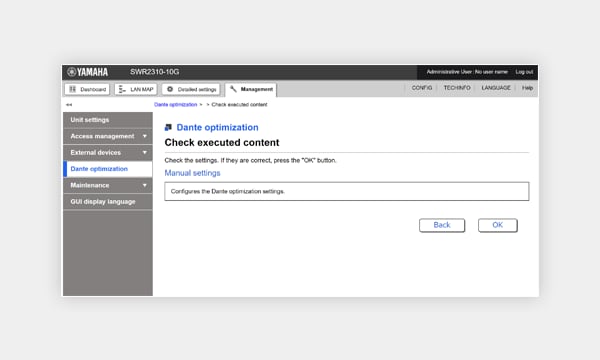

Optimización Dante con un clic

Los ajustes IGMP y QoS de los switches de la serie SWR se pueden optimizar automáticamente para operar en una red Dante con un simple clic en el botón de optimización Dante que hay en la interfaz de usuario basada en web. Estos ajustes de red no son críticos en sistemas sencillos, pero en redes Dante de mayor tamaño es esencial una configuración correcta para garantizar la máxima estabilidad.

Interfaz gráfica de usuario basada en web (datos técnicos de SWR2310)

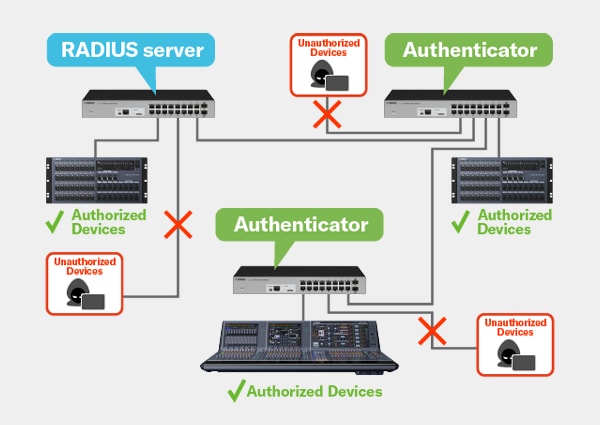

Gestión de seguridad inteligente

Para aumentar la funcionalidad VLAN incluida en la serie SWR2310, se ha integrado la función de servidor RADIUS*. Configurando un switch como servidor RADIUS y enlazando los restantes switches a él, se pueden bloquear de manera efectiva los accesos no autorizados a la red para mejorar la seguridad, incluso en instalaciones complejas de gran tamaño. La autenticación de dispositivos puede configurarse muy rápida y fácilmente a través de una interfaz de usuario basada en web.

* La funcionalidad de servidor RADIUS integrado estará operativa a partir de la próxima actualización de firmware.

Web GUI (SWR2310 Technical Data)

Visibilidad de la red y gestión inteligente (Yamaha LAN Monitor)

El manejo efectivo de la red de Dante depende de una serie de parámetros, como el tráfico de red, el estado del switch y la información individual del dispositivo Dante. La aplicación especializada LAN Monitor de Yamaha proporciona una visión integral de la pantalla individual de todos los parámetros necesarios cuando se utiliza con switch de la serie SWP/SWR. Nos referimos a este tipo de visión general como «visibilidad de la red». Incluso puede capturar una imagen del estado normal de la red y establecer una alarma para avisarle si cualquiera de los parámetros cambia, de modo que se pueden identificar los problemas y resolverlos rápida y fácilmente. También se puede iniciar la aplicación Controlador de Dante desde el LAN Monitor de Yamaha con un solo clic, proporcionando una solución de red integral de Dante en un solo ordenador.

Haga clic aquí para obtener más información sobre el LAN Monitor de Yamaha.

Accesorios para una mayor flexibilidad de diseño e instalación del sistema

Existen una serie de accesorios para la serie SWR que incluyen soportes para montaje en rack y en pared, que facilitan su colocación en diversas ubicaciones, y módulos SFP, que permiten la comunicación sobre grandes distancias para dotar de más flexibilidad de configuración e instalación global a cualquier sistema. La tabla que viene a continuación muestra los accesorios disponibles para cada modelo de switch SWR.

Accessories → Switches ↓	SFP-SWRT-LR (SFP+ module)	SFP-SWRT-SR (SFP+ module)	SFP-SWRG-LX (SFP module)	SFP-SWRG-SX (SFP module)	DAC-SWRT-3M (Direct Attached Cable)	DAC-SWRT-1M (Direct Attached Cable)	RK-SWR (Rack-mount)	WK-SWR (Wall-mount)
SWX3220-16TMs
SWX3220-16MT
SWX2322P-16MT
SWX2320-16MT
SWX2310P-28GT
SWR2310-28GT
SWR2310-18GT
SWR2310-10G
SWR2311P-10G
SWX2210P-10G
SWR2100P-10G
SWR2100P-5G

* Los soportes para montaje en rack están incluidos en los modelos SWR2310-18GT/SWR2310-28GT.

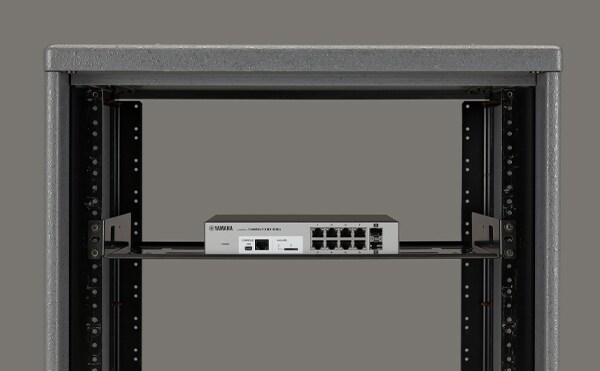

Instalación en rack (SWR2310-10G + RK-SWR)

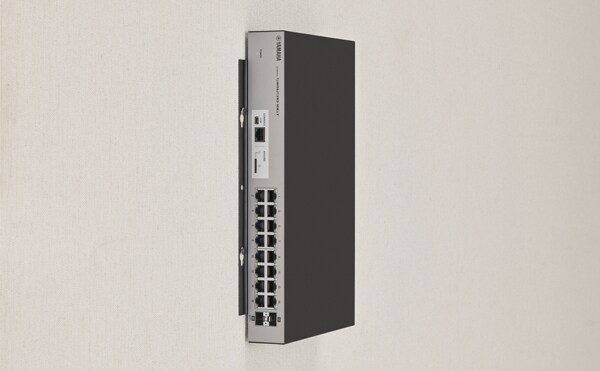

Instalación en pared (SWR2310-18GT + WK-SWR)

* Con el WK-SWR, la unidad se puede montar en pared o techo con una altura de 2 m o menos.

* No instalar con los puertos LAN mirando hacia arriba o hacia abajo.

Sistemas

Ejemplo de sistema

- Este sistema de ejemplo para una sala de conferencias incluye un sistema de conferencias a distancia construido alrededor de un procesador de señal digital que permite compartir conferencias en ubicaciones remotas.

- Con la conexión en red desde la entrada hasta la salida, se consigue una mejora en las prestaciones de funcionalidad operativa, desde la gestión de los cambios en los ajustes hasta la solución de problemas con un solo ordenador.

- Este sistema ha sido diseñado para proporcionar un sonido óptimo en reuniones y conferencias gracias a la excelente proyección que proporciona el VXL1-16P, que garantiza un gran margen de volumen y una magnífica claridad hasta el final de la sala.
