Alineación

SWP2-10SMFConmutador de red L2

El switch L2 de la serie SWP2 es ideal para los sistemas de red Dante de 96 kHz. Cuenta con 10 puertos etherCON y dos puertos opticalCON de fibra monomodo.

  • Conectores etherCON: 4 frontales/6 posteriores
  • Conectores opticalCON: 2 frontal
  • Dimensiones (ancho x altura x profundidad) 480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
  • Net Weight: 4.6 kg (10.1 lbs)
  • Servidor RADIUS integrado para una gestión de seguridad avanzada

SWP2-10MMFConmutador de red L2

El switch L2 de la serie SWP2 es ideal para los sistemas de red Dante de 96 kHz. Cuenta con 10 puertos etherCON y dos puertos opticalCON de fibra multimodo.

  • Conectores etherCON: 4 frontales/6 posteriores
  • Conectores opticalCON: 2 frontal
  • Dimensiones (ancho x altura x profundidad) 480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
  • Net Weight: 4.6 kg (10.1 lbs)
  • Servidor RADIUS integrado para una gestión de seguridad avanzada

Opciones

PA-700Adaptador de CA

Adaptador de CA para proporcionar una fuente alimentación redundante a SWP1, SWP2, RSio64-D y DM7 Control.

  • Tensión de entrada: AC100-240V
  • Tensión de salida: DC24V
  • Conector tipo XLR4-11C
  • Dimensiones: 139,0 (anchura) × 31,3 (altura) × 58,2 (profundidad) mm *sin cables

Características

Switches listos para Dante con monitoreo visual de la red

La complicada configuración del switch que antes se dejaba en manos de un técnico de TI ahora puede ser realizada fácilmente por cualquier persona. Basta con una simple configuración para optimizar los switches de la serie SWP para el funcionamiento de Dante, y una aplicación especializada de computación llamada Monitor LAN de Yamaha proporciona «visibilidad de la red» para lograr una supervisión y control integrales.

En constante desarrollo desde 1995

Yamaha entró por primera vez en el mercado de los enrutadores en 1995 y ha crecido hasta alcanzar una cuota significativa en el mercado de redes en pequeñas y medianas empresas, así como en entornos SOHO (oficinas pequeñas y entornos de trabajo domésticos). Los switches L2 gigabit de Yamaha que podían ser enlazados a los routers/firewalls de Yamaha fueron lanzados al mercado en 2011, con características que reducían notablemente el trabajo de configuración, mantenimiento y administración de la red.

Configuración simple, completa monitorización de red y fácil detección de problemas

Las series SWP han sido diseñadas específicamente para instalaciones de sonido y redes de audio en sonorizaciones en directo, con una forma muy sencilla de optimización Dante mediante interruptores DIP e interconexiones gráficas de toda la red a través de una aplicación para Windows. La serie SWP2 admite 10 gigabit, lo que permite trabajar incluso en una red Dante con frecuencia de muestreo de 96 kHz sin temor a que el ancho de banda resulte insuficiente. Los switches de red de la serie SWP2 nacieron a partir del deseo de dar a nuestros clientes las soluciones más fáciles para que puedan trabajar con confianza sin necesidad de tener conocimientos especiales sobre redes.

Una solución Yamaha perfeccionada

Yamaha Pro Audio es una división de Yamaha conocida en todo el mundo por proporcionar soluciones innovadoras y de alta calidad para la industria del sonido. La gama de productos Yamaha incluye mesas de mezclas que son referencia a nivel mundial, procesadores de señal que incorporan tecnología DSP líder en la industria, amplificadores basados en tecnología que suministra potencia con eficiencia energética y una extensa variedad de altavoces idóneos para todo tipo de aplicaciones, desde sonido en directo hasta instalaciones comerciales. Los switches de red de las series SWP son la solución que esperaba el mercado del audio profesional, aportando ese equilibrio ideal entre el know-how de informática y de audio profesional que solamente Yamaha puede ofrecer.

  • Fácil configuración y visibilidad integral de la red

Optimización Dante mediante interruptores DIP

Las redes Dante no son difíciles de configurar ni de trabajar con ellas, pero a medida que aumenta la complejidad de la red es necesario optimizar los switches utilizados con objeto de conseguir la máxima estabilidad. Configurar QoS, IGMP Snooping u otros parámetros de un switch inteligente puede ser una tarea compleja que requiere especialización y conocimientos más propios de técnicos informáticos que de ingenieros de audio. La serie SWP2 permite recuperar una configuración Dante optimizada con solo cambiar de posición un interruptor DIP. No hace falta experiencia ni formación específica.

3 tipos de VLAN predeterminadas

Una red verdaderamente eficiente debe ser capaz de manejar múltiples servicios simultáneamente: comunicación Dante, StageMix y otras funciones de dispositivos inteligentes, software de ordenador que permita el control de mezcladores digitales y amplificadores, y quizás más. Pero cuanta más comunicación se combine en una sola red, mayor es la probabilidad de interferencias y problemas. El uso de dominios VLAN virtuales para aislar los distintos tipos de datos es la solución ideal, pero este tipo de configuración también requiere alguna experiencia en informática. La serie SWP2 incluye tres VLAN predeterminadas que pueden seleccionarse mediante un simple interruptor DIP. También hay un modo de usuario (USER) que permite la total personalización de la configuración VLAN.

  • Fiabilidad y conectividad

Conectores etherCON para máxima fiabilidad en sonorizaciones en directo

La fiabilidad es algo esencial cuando se trata de aplicaciones de sonorización en directo. No podemos dejar que nada interrumpa la actuación. Los switches de red convencionales normalmente tienen conectores RJ45 para adecuarse a los conectores de los ordenadores a los que van conectados, pero las series SWP disponen de conectores etherCON que son compatibles directamente con los conectores etherCON de las mesas de las series CL/QL de Yamaha y de otros dispositivos con capacidad Dante.

Uplink (enlace ascendente) de 10G de fibra óptica y redundancia de red

La serie SWP2 está equipada con puertos ópticos uplink (enlace ascendente) de 10G, lo que permite trabajar incluso en una red Dante con frecuencia de muestreo de 96 kHz sin temor a que el ancho de banda resulte insuficiente. Es un solución escalable que crece con un sistema de red Dante a 96 kHz. El SWP2-10MMF incluye conectores opticalCON con capacidad de fibra multimodo, y el SWP2-10SMF incluye conectores opticalCON con capacidad de fibra unimodo. Ambos modelos, multimodo y unimodo, permiten una transmisión en distancias más largas. El modelo MMF permite la transmisión sobre distancias de hasta 300 metros, y el modelo SMF sobre distancias de hasta 10 kilómetros. Se puede agregar modelos de la serie SWP2 para poder utilizar dos cables de fibra óptica y conseguir así una conexión redundante. También admite compatibilidad con el protocolo de árbol de expansión MSTP (Multiple Spanning Tree Protocol) para realizar conexiones redundantes.

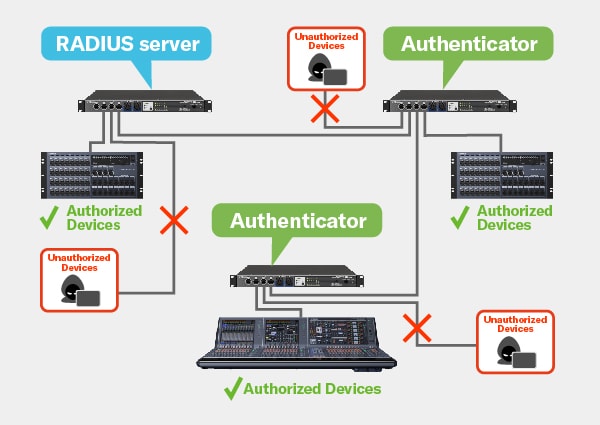

Intelligent Security Management

Augmenting the VLAN functionality included in the SWP2 series is built-in RADIUS server function. By setting up one switch as a RADIUS server and linking other switches to it, unauthorized network access can be effectively blocked for enhanced security, even in complex large-scale installations. Device authentication can be set up quickly and easily via a web-based GUI.

Entrada de corriente continua externa para tener redundancia de alimentación

Los switches SWP incluyen un conector EXT DC INPUT (entrada de corriente continua externa) de tipo XLR-4-32 además del conector AC IN (entrada de corriente alterna) estándar. +24 V de corriente continua suministrados al conector EXT DC INPUT permiten redundancia de alimentación para que, en caso de que surja un problema con la alimentación de corriente alterna, el dispositivo pueda seguir funcionando. Y para mayor fiabilidad aún, el conector de corriente alterna es un conector con mecanismo de bloqueo (V-lock) que minimiza la posibilidad de una desconexión accidental.

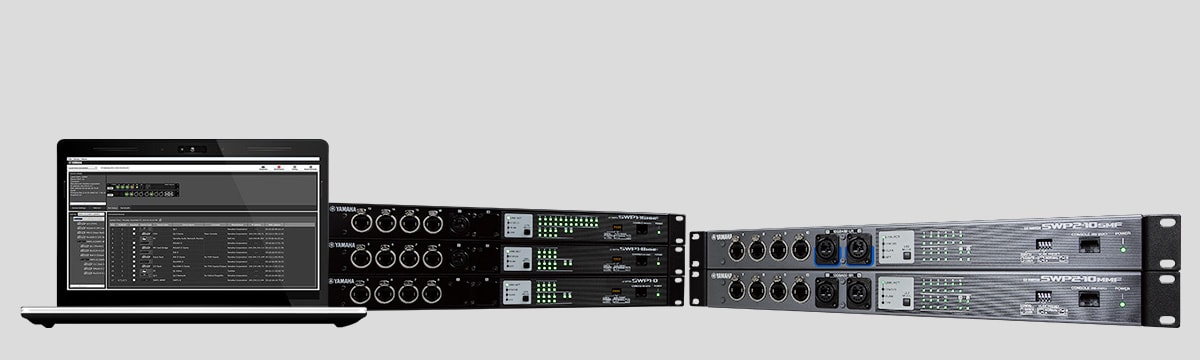

  • Ventajas de la visibilidad de red

El manejo efectivo de una red Dante gira entorno a una serie de parámetros como son el tráfico de red, el estado de los interruptores y la información de cada dispositivo Dante individual. La aplicación Yamaha LAN Monitor, especialmente dedicada para la monitorización de redes de audio en entornos Windows, proporciona una visión integral en una sola pantalla de todos los parámetros necesarios cuando se utiliza con switches de las series SWP/SWR. A este tipo de visión general gráfica la denominamos "visibilidad de red". Incluso se puede "tomar una foto" (función Snapshot) del estado normal de la red y establecer una alarma de aviso por si cambia alguno de los parámetros, de forma que los problemas se puedan identificar y resolver rápida y fácilmente. Desde el software Yamaha LAN Monitor también se puede iniciar la aplicación Dante Controller con un solo clic, proporcionando una solución completa de red Dante en un único ordenador.

Sistemas

Ejemplos de sistemas para mayor funcionalidad y control mejorado

Los switches de la serie SWP2 no solo facilitan el diseño y la instalación de sistemas audio en red, sino que también dan lugar a instalaciones más cómodas, funcionales y controlables.

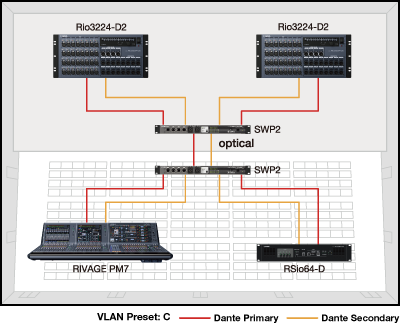

Ejemplo 1: Red Dante redundante con VLAN

En este ejemplo, se ha configurado el preset C de VLAN predeterminada sobre los switches de la serie SWP2, con la línea primaria Dante asignada a VLAN1 y la línea secundaria asignada a VLAN2. Solo hacen falta dos switches para tener conexiones de cableado redundantes.

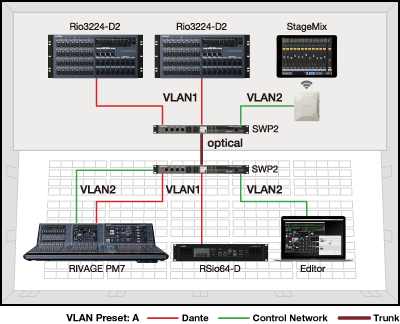

Ejemplo 2: VLAN para separar las señales de control de las señales de audio

En este caso se utiliza el preset A de VLAN predeterminada, en el que VLAN1 maneja la red Dante mientras que VLAN2 alberga señales de control como las de Editor o StageMix procedentes de las señales de audio Dante, lo que hace la red más estable.

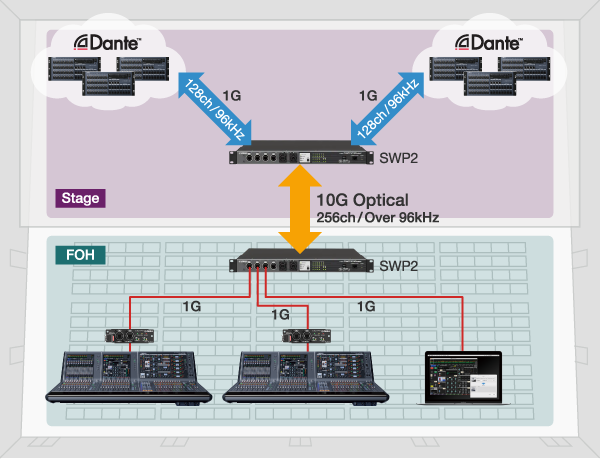

Example3 : 96kHz Dante network system with the large number channels

The SWP2 series equips the 10G uplink optical ports, allowing operation without fear of insufficient bandwidth even on a Dante network that is set to a sampling frequency of 96 kHz. It is a scalable solution that grows with a 96kHz Dante network system with the large number channels.

Ejemplo 3: Conexión a larga distancia

En este ejemplo, se ha configurado el preset C de VLAN predeterminada sobre los switches SWP2-MMF y SWP2-SMF, con la línea primaria Dante asignada a VLAN1 y la línea secundaria asignada a VLAN2. La conexión por fibra óptica unimodo entre los switches permite una transmisión de datos fiable en distancias de hasta 10 kilómetros.
