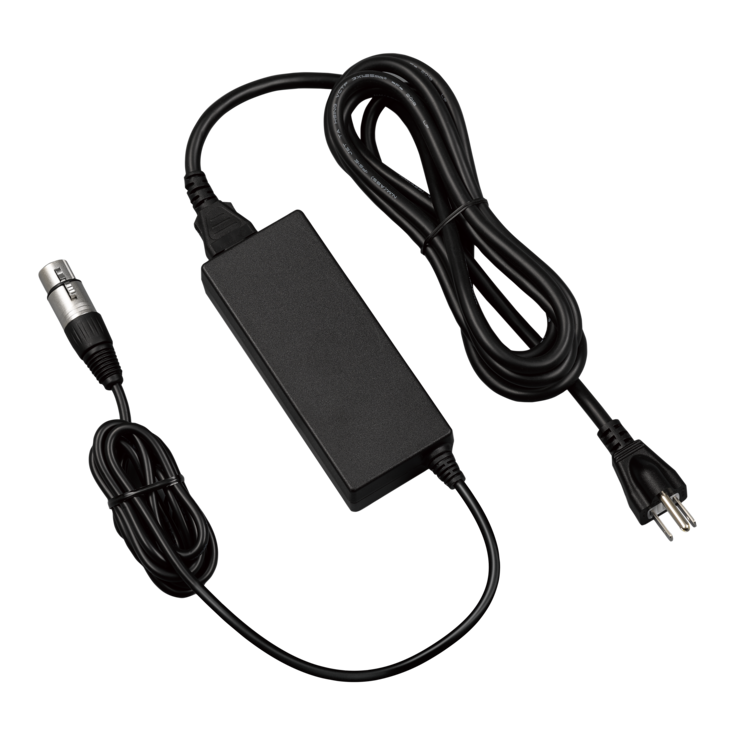

Adaptador de CA para proporcionar una fuente alimentación redundante a SWP1, SWP2, RSio64-D y DM7 Control.
Alineación
RSio64-DRack de E/S
El RSio64-D es una interfaz de audio que puede convertir entre formato Dante y Mini-YGDAI hasta un total de 64 entradas y 64 salidas.
Características
Una amplia gama de productos Mini-YGDAI en red Dante
La RSio64-D, la última incorporación a la serie R, es una interfaz de audio que puede convertir entre formatos Dante y Mini-YGDAI para hasta 64 entradas y 64 salidas. También ofrece una capacidad de enrutamiento versátil. Cuatro ranuras para tarjetas Mini-YGDAI permiten que las tarjetas para una amplia variedad de formatos de entrada/salida, así como las funciones de procesamiento, se conecten a una red Dante para sonido en vivo, transmisión, grabación, postproducción y otras aplicaciones. La RSio64-D también admite la configuración remota desde las consolas de las series CL y QL.
Compatibility cards
-
Flexibility Ready for a Wide Range of Applications
Las tarjetas Mini-YGDAI ofrecen múltiples opciones de E/S y procesamiento
Con el RSio64-D se pueden utilizar más de 30 tipos de tarjetas Mini-YGDAI. No solo se pueden usar tarjetas de E/S que manejen formatos como AES/EBU o ADAT, sino también tarjetas con capacidades de procesamiento Lake y mezcla automática Dan Dougan, entre otras posibilidades.
Conversión de frecuencia de muestreo para las cuatro ranuras Mini-YGDAI
El RSio64-D incluye siete patrones de direccionamiento de audio predeterminados para las ranuras y la red Dante. Un conmutador giratorio situado en el panel frontal permite directamente la selección de direccionamiento entre Dante/Mini-YGDAI ""uno a uno"", Mini-YGDAI/Mini-YGDAI ramificadas, u otras opciones diseñadas para para su aplicación en diversas configuraciones.
-
Reliability No interruptions

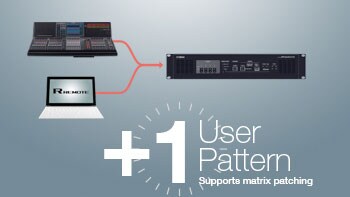

Compatible con enrutamiento de matriz desde R Remote V3 o desde una mesa de la serie CL/QL
Utilizado conjuntamente con la aplicación de software R Remote o con una mesa de las series CL o QL, admite enrutamiento de matriz, lo que da la posibilidad de configurar direccionamientos más complejos si hace falta.

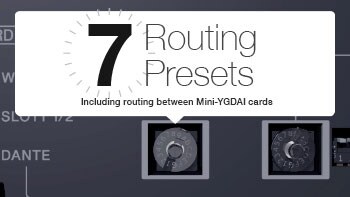

Siete configuraciones generales de direccionamiento predeterminadas, incluyendo el direccionamiento entre tarjetas Mini-YGDAI

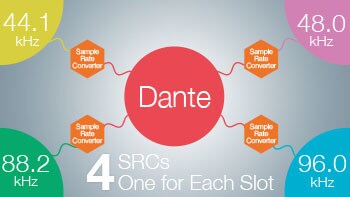

La sincronización word clock puede ser un problema cuando se interactúa entre diferentes formatos de audio. Cada ranura Mini-YGDAI incluye un convertidor de frecuencia de muestreo para que los dispositivos que operen con word clocks diferentes puedan conectarse sin causar ruido ni que haya interrupciones de señal.

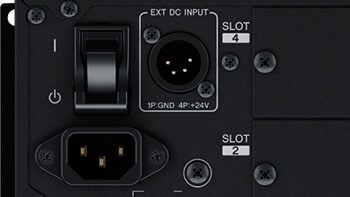

Entrada de alimentación externa para crear redundancia con dos fuentes de alimentación (EXT DC INPUT)
Además del conector de alimentación principal (AC IN), dispone de una entrada de fuente externa de tipo XLR-4-32 para corriente continua donde se puede conectar una fuente de alimentación externa de +24V DC que sirva de respaldo de seguridad a la fuente de alimentación interna principal. Además, el conector de la entrada de corriente principal cuenta con un cierre de seguridad (V-Lock) que ayuda a evitar desconexiones accidentales.

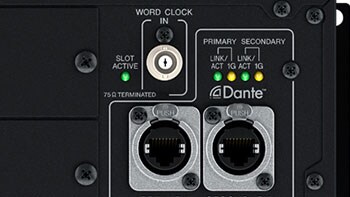

Admite redundancia Dante
La fiabilidad es excelente gracias a que también es compatible con la redundancia de red Dante primaria y secundaria, contribuyendo así conseguir a una sólida e ininterrumpible infraestructura del sistema. De este modo, una desconexión accidental de un cable o un fallo en un interruptor de red no interrumpirá el funcionamiento de la red ni la señal de audio. En los casos en que no sea necesaria la redundancia, pueden conmutarse los puertos primarios y secundarios para una conexión en cadena rápida y fácil.
Sistemas
-
System Examples Endless Potential
Con soporte para la amplia gama de tarjetas Mini-YGDAI de Yamaha y siete patrones de enrutamiento predeterminados más un patrón de enrutamiento programable por el usuario, el RSio64-D puede funcionar como un componente clave en una variedad casi ilimitada de aplicaciones.
Ejemplo 1: Interconexión a racks de amplificadores y receptores de RF
Con cuatro tarjetas MY16-AE AES / EBU instaladas, la salida AES / EBU de los receptores de RF puede convertirse al formato Dante y enviarse a una consola de la serie CL o QL, mientras que la señal Dante se convierte a AES / EBU para la conexión a la entrada digital de los amplificadores. Dispone de convertidores de frecuencia de muestreo para cada una de las ranuras RSio64-D, por lo que los dispositivos que operan en Word clock diferentes se pueden conectar sin causar interrupciones de señal o aumentar el ruido.
Ejemplo 2: Procesamiento Lake
En este ejemplo, las tarjetas de procesador MY8-LAKE están instaladas en las ranuras 1 y 3, mientras que las tarjetas MY8-DA96 están instaladas en las ranuras 2 y 4. Con esta configuración, la entrada de Dante desde una consola CL o QL puede alimentarse a las tarjetas MY8-LAKE y luego, simultáneamente salga a través de Dante, después del procesamiento a las salidas AES / EBU de la tarjeta MY8-LAKE y las salidas analógicas de la tarjeta MY8-DA96.
* Los convertidores de frecuencia de muestreo RSio64-D no pueden utilizarse con las entradas MY8-LAKE AES / EBU. Se debe proporcionar la sincronización del word clock si se van a utilizar las entradas MY8-LAKE AES / EBU.
Ejemplo 3: Procesamiento Lake 2
El RSio64-D se puede utilizar como un procesador Lake independiente con E / S analógicas y digitales si las tarjetas MY8-LAKE están instaladas en las ranuras 1 y 3, mientras que las tarjetas MY8-ADDA96 están instaladas en las ranuras 2 y 4. Esta configuración también permite las señales de entrada analógica para conectarse a una red Dante.
* Los convertidores de frecuencia de muestreo RSio64-D no pueden utilizarse con las entradas MY8-LAKE AES / EBU. Se debe proporcionar la sincronización del word clock si se van a utilizar las entradas MY8-LAKE AES / EBU.
Ejemplo 4: EtherSound Bridge y AVIOM
Una tarjeta AVIOM16/O-Y1 instalada en la ranura 1 permite la conexión a un sistema de monitor personal. Si también está instalada una tarjeta EtherSound MY16-ES64 en la ranura 2, mientras que las tarjetas de expansión MY16-EX E / S están instaladas en las ranuras 3 y 4, es posible convertir simultáneamente entre Dante y EtherSound. Los convertidores de frecuencia de muestreo proporcionados para cada ranura RSio64-D permiten conectar las señales Dante y EtherSound basadas en word clock diferentes sin causar interrupciones de señal o aumentar el ruido.
Ejemplo 5: Video I / O
Se pueden instalar cuatro tarjetas embebidas / desincrustadas MY8-SDI-ED en las ranuras RSio64-D para proporcionar una conversión bidireccional entre las señales Dante y HD-SDI / SD-SDI. Los convertidores de frecuencia de muestreo proporcionados para cada ranura RSio64-D permiten conectar dispositivos que funcionan con word clock diferentes sin causar interrupciones de señal o aumentar el ruido.
