Yamaha Sound System Simulator es un innovador programa de software muy fácil de utilizar que ofrece una simulación precisa de la distribución del nivel de presión sonora (SPL), las características de frecuencia y otros atributos cuando se instalan altavoces en cualquier tipo de recinto.
Con solo unos pocos pasos, podrás calcular de forma óptima el número de altavoces necesarios para tu proyecto.
Commercial Installation Solutions Speaker Calculator (CISSCA) es una aplicación que calcula rápidamente la cantidad de altavoces requerida para que el sonido sea óptimo en una determinada sala, así como el nivel de presión sonora efectivo del sistema. Los usuarios indican el tamaño de la sala, el tipo de altavoces que se van a utilizar y la disposición de estos.
- Una forma rápida y fácil de estimar la cantidad de altavoces necesaria para cualquier proyecto.
- Fácil de configurar y manejar.
- La función de generación de informes proporciona documentación sobre el sistema.
Supported Speakers (V3.1)
* Not available in some regions.
Cómo se utiliza
-

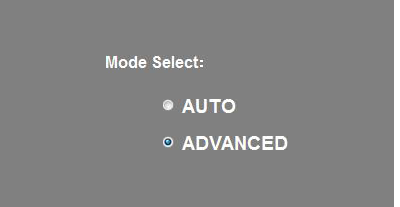

Modo de selección
-

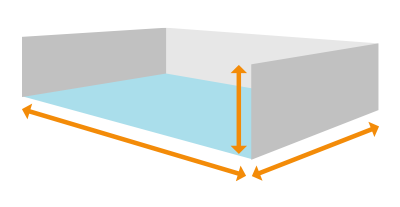

Información de la sala
-

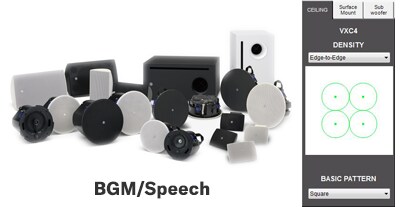

Configuración de Altavoces/Aplicación
-

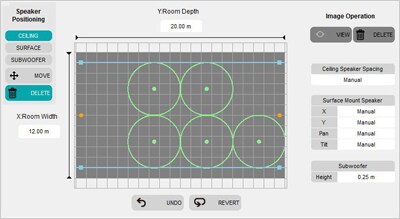

Estimación del número de altavoces
-

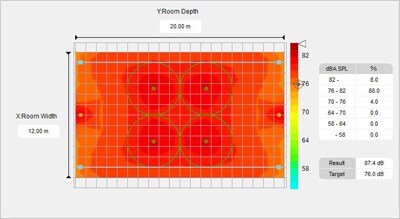

Visión del mapa efectivo de SPL
-

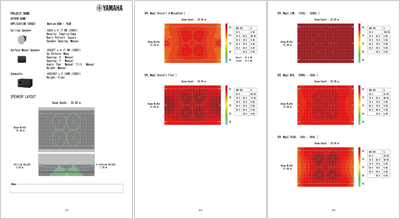

Reporte
Modo AUTO
El modo AUTO calcula rápidamente el número de altavoces con operaciones sencillas. Sólo los altavoces de techo VXC4 están disponibles en este modo.
PASO 1: Introduce el tamaño de la sala y la altura de los oídos de los oyentes. Capaz de importar planos u otra imagen según sea necesario.
PASO 2: Selecciona un tipo de diseño del altavoz de techo VXC4.
PASO 3: Especifica el tipo de aplicación desde BGM o Palabra.
PASO 4: Comprueba sus ajustes y el resultado de una estimación del número de altavoces. Capaz de ajustar (mover o quitar) la posición de los altavoces individuales si es necesario.
PASO 5: Comprueba la diferencia entre el nivel de presión acústica efectivo del sistema estimado y el nivel de presión acústica objetivo introducido en el PASO 3. Haz clic en el botón "REPORT" para mostrar los resultados en forma de informe.
Modo AVANZADO
El modo ADVANCED calcula rápidamente el número de altavoces necesarios para un rendimiento óptimo de acuerdo con una configuración más flexible y detallada especificada por el usuario. Varios altavoces de techo, altavoces de montaje en superficie y subwoofers están disponibles en este modo.
PASO 1: Introduce el tamaño de la sala y la altura de los oídos de los oyentes. Capaz de importar planos u otra imagen según sea necesario.
PASO 2: Selecciona el tipo de separadores a utilizar.
PASO 3: Especifica el tipo de aplicación y el nivel de presión sonora objetivo de tu proyecto.
PASO 4: Especifica la distribución de los altavoces.
PASO 5: Comprueba sus ajustes y el resultado de una estimación del número de altavoces necesarios. Capaz de ajustar (mover o quitar) la posición de los altavoces individuales si es necesario.
PASO 6: Comprueba la diferencia entre el nivel de presión acústica efectivo del sistema estimado y el nivel de presión acústica objetivo introducido en el PASO 3. Haz clic en el botón "REPORT" para mostrar los resultados en forma de informe.
Puntos de diseño del sistema de altavoces
Puntos de diseño del sistema de altavoces
Un objetivo importante es conseguir un nivel de presión sonora consistente en el plano de escucha (la altura media a la que se encuentran los oídos de los oyentes). Se deben tener en cuenta los puntos indicados a continuación.
Altavoz de techo

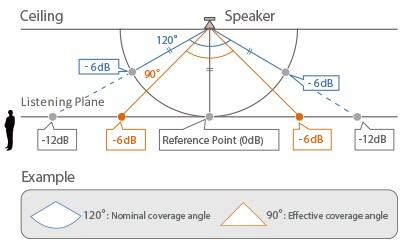

Es importante tener en cuenta que el ángulo de dispersión nominal que aparece en las especificaciones de los altavoces de techo no es el mismo que el ángulo de dispersión efectiva real del altavoz. El nivel de presión sonora (SPL) en el ángulo de dispersión nominal es 6 dB más bajo que el valor de SPL sobre el eje medido a una distancia constante del altavoz. El ángulo de dispersión efectiva se define como el ángulo en el que el valor de SPL es 6 dB inferior al valor de SPL sobre el eje en el plano de escucha. El ángulo de dispersión efectiva es normalmente un 70 u 80 % del ángulo de dispersión nominal. Los cálculos de la aplicación CISSCA están basados en ángulos de dispersión efectiva.
Patrón de disposición de los altavoces de techo
-
Superposición máxima
En una disposición de superposición máxima, el punto de -6 dB de SPL de un altavoz se alinea con el eje del altavoz adyacente. Este planteamiento requiere un mayor número de altavoces, pero se traduce en un rendimiento global óptimo en aplicaciones que dependen de altos niveles de presión sonora.
-
Superposición mínima
Las disposiciones de altavoces "borde con borde" pueden dar como resultado espacios sin cobertura. Se recomienda un planteamiento de superposición mínima para eliminar efectivamente los espacios sin cobertura.
-
Borde con borde
Yamaha recomienda una disposición "borde con borde", una configuración utilizada habitualmente que alinea los puntos de -6 dB de altavoces adyacentes. Todos los altavoces de techo compatibles con CISSCA tienen ventajas de rendimiento en esta disposición.
-
1.4 x Borde con borde
En esta configuración, los altavoces están espaciados 1,4 veces más que en la disposición de "borde con borde" estándar. Esto hace posible reducir el número de altavoces utilizados, dando como resultado el sistema más económico que Yamaha se permite recomendar.
-
2.0 x Borde con borde
Los altavoces están espaciados 2 veces más que en la disposición de "borde con borde" estándar. Este es el planteamiento más económico, pero puede dar como resultado un nivel de presión sonora desigual a lo largo del área de escucha.
Altavoces de Montaje de Superficie

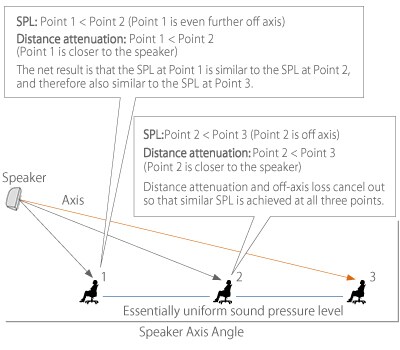

Un nivel de presión sonora uniforme puede lograrse fácilmente a lo largo del plano de escucha con los altavoces incluidos mediante la alineación del eje del altavoz con la cabeza del objetivo (oyente) más distante. Esto funciona debido a la relación entre la distancia y el ángulo de dispersión. Cuando se alinea el eje perpendicular con la última fila, la atenuación natural que se produce en la última fila por la distancia y la atenuación que se produce en las filas más cercanas por estar fuera del eje tienden a dar como resultado una distribución de SPL uniforme. CISSCA permite un ajuste preciso del ángulo de inclinación de los altavoces de montaje en superficie para que la flexibilidad en el diseño del sistema sea máxima.
