MRX7-DProcesador de señal
Control sencillo y flexible para sistemas de sonido complejos y de alta capacidad.
Características
Gestión central de múltiples sistemas de sonido desde un solo procesador
Los sistemas de sonido de salas de conferencias de empresas, centros educativos, centros comerciales y otros muchos entornos cada vez exigen mayores y más complejas prestaciones. El MRX7-D ofrece una magnífica flexibilidad y eficiencia de control para un amplio espectro de instalaciones de audio.
Dado que la arquitectura de diseño del MRX7-D es de libre configuración, esto permite a los ingenieros de audio crear soluciones exclusivas para los clientes que pueden incorporar muchos componentes de procesamiento únicos y maximizar el uso de las capacidades DSP disponibles. Gracias a que dispone de conectividad Dante, también permite que los sistemas de audio se beneficien de las ventajas de incorporar otros productos habilitados para Dante existentes en el mercado, incluyendo la amplia gama de mezcladores digitales de Yamaha.
Flexible y ampliable
El MRX7-D se beneficia de todas las ventajas de la tecnología de audio en red Dante implantada mundialmente. Dante es una red verdaderamente digital que aumenta la flexibilidad y la capacidad de ampliación de los sistemas de audio a la vez que ayuda a reducir los costes. Permite manejar y distribuir una gran cantidad de canales de audio sobre distancias largas y a muchos dispositivos de la red simultáneamente. Con tantos dispositivos habilitados para Dante como hay en el mercado, como micrófonos, procesadores, mezcladores digitales y amplificadores, el MRX7-D es la elección ideal para diseños de sistemas de tamaño medio a grande.
Una interfaz gráfica intuitiva para diseñar sistemas de sonido
El proceso de diseño con MTX-MRX Editor es una analogía lógica paso a paso del flujo de trabajo de la instalación física.
1. Asistente para configurar la disposición de los dispositivos.
2. Configuración funcional.
3. Configuración de controladores externos.
MTX-MRX Editor incorpora el software MRX Designer y es clave para la creación de una amplia variedad de diseños de sistemas. MRX Designer se puede configurar libremente y permite crear sistemas de audio muy sencillos de manejar a la vez que muy flexibles y potentes. Las potentes funciones a disposición de los diseñadores incluyen una matriz 64 x 64 de gran tamaño, la vanguardista mezcla automática Dan Dugan, función avanzada de cancelación de eco acústico y otros muchos componentes especializados.

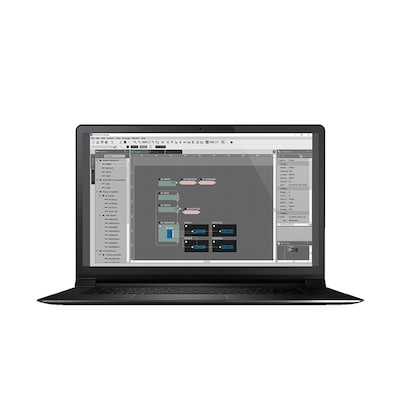

ProVisionaire Design
ProVisionaire Design is a comprehensive Windows software application that allows intuitive sound design when using compatible Yamaha products. It is perfect for designing systems that utilize Yamaha products such as the MTX/MRX Series, the XMV Series, Rio/Tio interfaces, and ADECIA solutions. ProVisionaire Design can also be combined with the ProVisionaire Control computer application, allowing integrated control of all aspects of a project, from system design and configuration to everyday operation and management.
MTX-MRX Editor
The MTX-MRX Editor is a software application that can be used to construct sound systems with the MTX/MRX Series or the XMV Series. It allows control of sound systems to suit the environments and applications of multiple different areas, including delivery of music and vocal audio tailored to the specific needs of each area, and timer-triggered automated music playback and announcements.
Yamaha proporciona un gran número de opciones de control remoto
Desde la perspectiva de los clientes, la posibilidad de acceder de forma sencilla al control de su sistema de audio es algo crucial, independientemente de lo sofisticado que sea el sistema. Por esta razón, Yamaha proporciona un gran número de opciones de control remoto. Entre ellas se incluyen los sencillos paneles de pared DCP con sus equivalentes inalámbricos, que pueden manejarse desde un teléfono o una tablet iOS o Android. Además están el controlador de pared MCP1, más sofisticado, el avanzado micrófono de estación de megafonía PGM1 y las apps ProVisionaire Touch y ProVisionaire Control, completamente personalizables, para tablets iOS y dispositivos Windows respectivamente.
-
Visión general
Las series MTX/MRX están diseñadas principalmente para instalaciones comerciales multizona y están equipadas con funciones de procesamiento flexibles que son esenciales para gran variedad de aplicaciones. Esta es una introducción a los procesadores DSP MTX y MRX de Yamaha.
-
Visión general: E/S
En este vídeo se ofrece una visión más detallada de las entradas y salidas de los procesadores MTX y MRX y una visión global de la capacidad de procesamiento disponible en cada uno.
Muchas funcionalidades en una sola unidad
Amplia capacidad de E/S y de expansión
Toda la operación de ajustar los niveles de los micrófonos, reproductores Blu-ray y otras entradas, de procesar las señales de audio con la ecualización interna y otros efectos, y de distribuir estas señales a los amplificadores o controladores externos, puede manejarse con un solo dispositivo.
-
Visión general: E/S
En este vídeo se ofrece una visión más detallada de las entradas y salidas de los procesadores MTX y MRX y una visión global de la capacidad de procesamiento disponible en cada uno.
Ranura para tarjetas de memoria SD para reproducción
Mediante la ranura para tarjetas de memoria SD se pueden reproducir directamente archivos de audio en formatos MP3/WAV.
Alta capacidad de expansión gracias a la ranura para tarjetas Mini-YGDAI
El MRX7-D cuenta con una ranura para tarjetas Mini-YGDAI donde pueden instalarse tarjetas compatibles con una gran variedad de formatos de audio, proporcionando una capacidad de expansión de hasta 16 canales de E/S.
Capacidad de conexión a redes digitales del MRX7-D
El uso de dos tipos de conexiones de red en el MRX7-D puede reducir significativamente el coste y el tiempo. La combinación de YDIF para conexiones en sistemas más pequeños y DANTE para instalaciones más grandes puede mejorar considerablemente la flexibilidad a la hora de diseñar.
Dante para MRX7-D
El MRX7-D está equipado con dos puertos Dante que permiten 64 canales de entradas y salidas a 44,1 kHZ/48 kHz para poder operar en una red redundante. Con el MRX7-D y los amplificadores XMV-D habilitados para Dante, se pueden crear sofisticados sistemas de red Dante, ya sean simples o de gran tamaño.
El protocolo de audio en red Dante de Audinate ha sido adoptado no solo en procesadores, amplificadores y etapas de potencia, sino también en otros muchos tipos de equipos de audio digital, como por ejemplo las mesas de mezclas digitales de Yamaha. En la versión 3.2 y posterior, es compatible con el control HA de los racks de E/S de la serie Rio y Tio 1608-D. Esto hace que sea la columna vertebral perfecta para sistemas de audio en red, en particular los de gran tamaño, ya que las conexiones no están limitadas a un máximo de 30 metros como ocurre con YDIF, sino que puede llevar audio hasta una distancia de 100 metros a través de cable CAT5e.
Una red digital Dante maneja todos los datos de audio y de control, lo que hace que las alteraciones del sistema y su ampliación sean muy fáciles. Se pueden añadir nuevos dispositivos a la red a través de un solo cable CAT5e y su configuración se hace rápidamente con MTX-MRX Editor. La conexión en red Dante proporciona máxima flexibilidad al sistema y plena capacidad de ampliación en el futuro.
Support for Dante Domain Manager, AES67 and Dante Device Lock
Supports the "Dante Domain Manager" audio network interconnectivity standard (update to version 3.31). Audinate Corporation's "Dante Domain Manager" is now supported. Audinate Corporation's "Dante Domain Manager" is network administration software that provides user authentication and role-based security settings. Now you can construct a safe and scalable sound system based on Dante infrastructure.
Compatibilidad con AES67 y Dante Device Lock
El procesador de señal MRX7-D ahora es compatible con el estándar de interconexión de redes de audio AES67. Esto permite la conexión a través de AES67 a redes de audio tales como Ravenna, Q-LAN o Livewire, aumentando la capacidad de ampliación del sistema.
También se admite Dante Device Lock, que impide que un tercero modifique la configuración de Dante. Esto puede aumentar la seguridad del sistema en entornos tales como salas de conciertos en las que se espera que un operador externo opere el sistema o traiga equipos.
YDIF
El MRX7-D cuenta con el formato de transmisión digital YDIF, una tecnología propiedad de Yamaha que proporciona 16 canales de audio y transmisión word clock mediante un cable Ethernet CAT5 estándar. El formato YDIF se puede utilizar para conectar en cascada varios procesadores de las series MRX/MTX o para enviar señal de audio a amplificadores de la serie XMV con un cableado muy simple de hasta 30 metros.
Sistema de megafonía inteligente y flexible para grandes espacios comerciales
La estación de megafonía PGM1 y el expansor de megafonía PGX1 están diseñados para trabajar específicamente con un MRX7-D o un MTX5-D. Funcionan con alimentación PoE y se conectan a la red a través de Dante. Cada PGM1 puede ampliarse hasta con dos unidades PGX1, y pueden conectarse hasta cuatro unidades PGM1 a un solo sistema.
-
PGM1, PGX1M
PGM1/PGX1 son estaciones de megafonía de Yamaha que pueden utilizarse con el MTX5-D o el MRX7-D. Pueden conectarse en red a través de una red Dante y utilizar alimentación Power Ethernet o PoE. Este vídeo muestra cómo configurar la estación de megafonía en el sistema.
Flexibilidad y facilidad de manejo
A medida que crece el tamaño y las necesidades de control de un sistema de audio, también aumentan en consecuencia el número de dispositivos que se necesitan y la complejidad global. Con el MRX7-D y el software dedicado MTX-MRX Editor, se puede organizar rápidamente la disposición de los dispositivos de entrada y salida mediante un asistente del propio software, y se pueden combinar los componentes de procesamiento internos del MRX7-D según se necesite. Un simple programa de software proporciona todo lo necesario para el diseño y gestión integral del sistema.
MTX-MRX Editor
El software MTX-MRX Editor facilita el diseño de los sistemas de sonido gracias a un flujo de trabajo que simula el procedimiento de instalación estándar. Un asistente muy sencillo permite comenzar organizando la disposición de los dispositivos que se van a utilizar según se quiera, y después se pueden añadir componentes de procesamiento donde sea necesario. Se pueden añadir procesadores de matriz de la serie MTX, expansores de entradas EXi8, expansores de salidas EXo8, amplificadores de la serie XMV y paneles de control digitales DCP de acuerdo con las necesidades y el tamaño de la aplicación. El programa MTX-MRX Editor dispone de gran cantidad de herramientas intuitivas para el diseño de los sistemas de sonido, desde la entrada hasta la salida.
-
1) Asistente para configurar la disposición de los dispositivos
Junto al MRX7-D, el asistente permite añadir procesadores de matriz de la serie MTX, amplificadores de la serie XMV, paneles de control digitales DCP y expansores de entradas y salidas EXi8/EXo8 y organizarlos según se necesite.
-
2) Configuración de los componentes
El MRX7-D incorpora toda una serie de versátiles componentes de procesamiento: faders, interruptores de activación/desactivación, selectores de fuente de matriz, ecualizador gráfico, mezcla automática Dugan, función de privacidad de conversación, y cancelador de eco, entre otras posibilidades. Simplemente hay que seleccionar los componentes que se quiera y organizarlos utilizando una interfaz gráfica.
-
3) Configuración de controladores externos
Los parámetros que estarán a disposición del usuario final pueden especificarse a través del MTX-MRX Editor. También es posible incorporar una gran variedad de controladores externos para satisfacer a la perfección los requisitos de cada instalación.
Funciones para lograr efectividad y eficiencia durante una conferencia
Automezclador Dugan: evita la realimentación y la captación de ruido no deseado cuando hay varios micrófonos
La realimentación y la captación de ruido no deseado son circunstancias que pueden resultar difíciles de controlar en reuniones de empresa y mesas redondas donde se utilizan varios micrófonos, originándose un deterioro de la calidad del sonido y de la inteligibilidad. El automezclador Dugan aumenta de forma automática la ganancia de los micrófonos que se están utilizando a la vez que reduce la ganancia de los que no se utilizan. También analiza la relación entre las entradas individuales y el nivel de entrada global para asegurar que la ganancia del mezclador es consistente y adecuada. En todo momento se mantiene un margen de seguridad para la realimentación, así como una óptima relación señal/ruido.
-
Automezclador Dugan 1
Cuando nadie está hablando, el nivel de entrada de todos los micrófonos es bajo y la ganancia es la misma. En vez de estar silenciados, la ganancia se distribuye por igual entre todos los micrófonos.
-
Automezclador Dugan 2
Cuando una persona está hablando, la ganancia del micrófono de dicha persona aumenta instantáneamente a 0 dB, mientras que la ganancia de los demás micrófonos disminuye. Lo mismo ocurre cuando habla cualquier otra persona.
-
Automezclador Dugan 3
Si dos personas hablan simultáneamente, se ajusta la distribución de ganancia entre los micrófonos que están activos para conseguir una ganancia general consistente y constante, mientras que se disminuye la ganancia de los demás micrófonos.
Cancelador de Eco Acústico: elimina el eco de las conferencias a distancia para conseguir la máxima inteligibilidad
En situaciones de conferencias a distancia, la voz procedente de la ubicación remota que sale por el altavoz local puede ser recogida por el micrófono local y devuelta a la ubicación remota junto con la voz local. Este tipo de eco puede degradar significativamente la inteligibilidad del sonido que se escucha en la ubicación remota. El Cancelador de Eco Acústico suprime de manera efectiva este tipo de eco no deseado, maximizando la claridad y la inteligibilidad. El sonido que se recibe en el micrófono es comparado con el sonido que emana del altavoz y analizado en consecuencia. Se emplea un filtro adaptativo para sustraer la salida del altavoz de la entrada del micrófono, evitando así que la salida del altavoz retorne a modo de eco a través del micrófono. Es importante tener en cuenta que esta función no está diseñada para eliminar las reflexiones acústicas o la reverberación de la propia habitación. El Cancelador de Eco Acústico (ACE) está disponible en versión 2.1 y posterior.
*El Cancelador de Eco Acústico (ACE) está disponible en la versión 2.1 y posteriores.
Sistema de privacidad de conversación: protege la información confidencial en la sala de conferencias
La necesidad de proteger la privacidad en las salas de conferencias y áreas de reuniones, particularmente en instituciones financieras o médicas, es una preocupación creciente. El sistema Speech Privacy (privacidad de conversación) utiliza una original técnica de enmascaramiento de sonido para prevenir filtraciones de información confidencial. En lugar de enmascarar la conversación mediante ruido a alto volumen, un ""tono enmascarador"" sintetizado a partir de elementos de la voz humana mediante un original proceso camufla la información hablada. Esta solución permite proteger la información gracias a un enmascaramiento a bajo volumen, lo que ayuda a mantener la comodidad de escucha en el recinto. El sonido sintetizado de la voz humana convierte la conversación en ininteligible para los posibles ""curiosos"". Esta función no silencia el sonido de la conversación.
Componente de control Revolabs
Yamaha y Revolabs han desarrollado conjuntamente una función de vinculación de silenciamientos (mute), que permite silenciar micrófonos en el Yamaha MRX7-D mediante la acción de un botón ON/OFF directamente desde Rebolabs Exective Elite (con el silenciamiento desactivado en local). Incluso cuando los micrófonos están silenciados, su señal se envía constantemente al módulo AEC del MRX7-D para monitorizar el entorno acústico, lo cual acelera el análisis de la función AEC. Esta función es de gran ayuda para reducir las posibilidades de que se produzca eco antes de que el micrófono entre en uso.
* Esta función requiere la próxima versión de firmware de Executive Elite (1.1.6.) o posterior.
Control
Controlar los dispositivos externos, incluidos los de otras empresas
Con la función "Eventos Externos", puedes emitir comandos UDP o TCP desde los procesadores Yamaha MTX3, MTX5-D, y MRX7-D. Esta función permite controlar dispositivos externos, incluidos los de otras empresas, mediante GPI, DCP, MCP1, Wireless DCP y Preset Recall. Por ejemplo, puede encender el proyector, cerrar la cortina, apagar las luces, con los dispositivos de control
Diseño flexible y gran variedad de paneles de control personalizables
Yamaha ofrece una versátil gama de opciones de control remoto adecuadas para diversos tipos de instalaciones y también para adaptarse a las necesidades concretas de los clientes. Esta gama se extiende desde simples paneles de pared para control remoto hasta aplicaciones de software de control remoto totalmente personalizables tanto para iOS como para Windows.
Un método sencillo e intuitivo de diseñar controladores de gran flexibilidad
La serie ProVisionaire proporciona una forma intuitiva y fácil de crear controladores originales configurados de la forma más idónea para cada instalación. Dispone de múltiples páginas de diseño, de modo que se pueden crear paneles de control distintos para zonas de audio/usuarios diferentes, con configuraciones de parámetros y valores predeterminados para cada uno de ellos.
No es necesario tener conocimientos de programación. Gracias a su interfaz intuitiva, es fácil crear faders para controlar el volumen y selectores para seleccionar la fuente.
Control remoto personalizado de los sistemas de PA Yamaha
A diferencia de StageMix, que es la app específica para controlar un mezclador determinado, ProVisionaire Control puede controlar una gran variedad de equipos de PA Yamaha como procesadores de señal de las series MTX/MRX, mezcladores digitales de las series CL/QL/TF, racks de E/S de las series Rio y Tio, y amplificadores de la serie XMV. El programador del software puede definir qué parámetros de su selección de productos se van a incluir en el diseño de ProVisionaire Control, creando así una superficie de control completamente personalizada para el cliente. ProVisionaire Control ofrece una completa solución de control Yamaha.
Procedimiento básico con ProVisionaire Control: configuración para operar
-
Paso 1: Diseño de controladores
Cree una configuración con widgets que realicen las funciones de faders y conmutadores, y asígneles los dispositivos de control necesarios.
-
Paso 2: Comprobación y ejecución
Utilice la función de controlador de ProVisionaire Control como si fuese un controlador real para comprobar la apariencia y la funcionalidad.
-
Paso 3: Operatividad
Una vez que el sistema está online, se pueden controlar todos los dispositivos compatibles. La tablet se puede montar en una pared o en otra superficie fija, o usarla en la mano, para disfrutar de un control remoto con total libertad y facilidad.
ProVisionaire Touch
Es una práctica aplicación para iPad que permite controlar el sistema MTX/MRX a través de una red wifi. Se puede organizar la disposición de una gran variedad de widgets de control para crear paneles de control personalizados y optimizados para sistemas individuales.
* ProVisionaire Touch puede descargarse gratuitamente desde el App Store de (Apple. Apple y iPad son marcas comerciales de Apple Inc., registradas en EE. UU. y otros países. App Store es una marca de servicio registrado de Apple Inc.
Versatilidad de control sobre una gran variedad de contenido musical y de vídeo
Un solo iPad puede utilizarse para controlar muchas fuentes musicales: reproductores de CD, dispositivos de almacenamiento NAS, dispositivos móviles, radio de Internet, e incluso un piano. Y por supuesto, también reproductores de discos Blu-ray y receptores AV de Yamaha. Con un solo iPad es posible disfrutar de una gestión perfecta del sistema y cambiar de fuente musical o de vídeo según se requiera en los eventos celebrados en un restaurante/salón de banquetes, así como controlar conjuntamente el ajuste de volumen en los cambios de micrófono a vídeo en una sala de conferencias.
Amplia compatibilidad con controladores externos
El MRX7-D es compatible con muchos controladores externos para realizar desde sencillos ajustes de volumen hasta controles más complicados.
Panel de Control Digital - Series DCP
Los paneles digitales de control DCP proporcionan un control externo con gran flexibilidad para diversas funciones como la recuperación de ajustes preconfigurados, los niveles y la reproducción de tarjetas SD. La serie consta de tres modelos diferentes con distintas configuraciones de interruptores y controles de volumen. Los controladores DCP se conectan a la serie MTX/MRX mediante la conexión en cadena de hasta ocho paneles de control. Los tres modelos están disponibles en medidas estandarizadas para EE. UU. y la Unión Europea y cumplen con las normativas de la mayoría de los países del mundo.
-
Panel de control digital - Serie DCP
La serie DCP (Digital Control Panel) es una solución sencilla para controlar toda la programación sofisticada del procesador MTX/MRX. En el vídeo podemos ver más en detalle todas las funciones y cómo se configuran los DCP con MTX-MRX Editor.
Hub controlador digital - DCH8
El DCH8 divide la línea de control procedente de dispositivos host tales como las series MTX/MRX de Yamaha en hasta 8 líneas. Permite gran flexibilidad en la estructura de los sistemas, con una combinación de conexiones en estrella y conexiones en cadena a modo de repetidor entre el dispositivo host y los paneles de control.
Distancia de conexión serie DCP/DCH8
Es posible conectar hasta ocho unidades de controladores DCP mediante conexiones en cadena de hasta 200 metros. Y es posible incrementar la distancia de conexión reduciendo el número de controladores DCP instalados, como se indica a continuación. Cuando se utilizan 2 o 3 controladores DCP en un espacio comercial amplio con un solo piso, una conexión en cadena sencilla es efectiva. Cuando se utilizan más de 4 controladores DCP en un espacio comercial amplio con más de un piso, una topología flexible (combinando conexiones en cadena y en estrella) puede ayudar a incrementar la longitud total del cableado combinando los controladores de la serie DCP con un DCH8.
-
Hub controlador digital - DCH8
El DCH8 amplía la flexibilidad de configuración de los DCP. En este vídeo se muestra con más detalle el dispositivo y cómo conectar los DCP con un DCH8.
Control externo flexible
El Wireless DCP (DCP inalámbrico) para iPhone y dispositivos Android permite el control remoto de las series MTX/MRX. Puesto que Wireless DCP tiene la misma función que la serie DCP, es posible controlar la serie MTX/MRX mediante un dispositivo inteligente (smartphone o tablet) desde cualquier lugar de un restaurante, de una sala de banquetes, etc.
Wireless DCP puede descargarse gratuitamente desde el App Store de Apple y Google Play. Apple, iPhone y iPod son marcas comerciales de Apple Inc., registradas en EE. UU. y otros países. App Store es una marca de servicios de Apple Inc.; Android y Google Play son marcas comerciales de Google Inc.
-
Wireless DCP (DCP inalámbrico)
Wireless DCP aumenta la flexibilidad con el uso de dispositivos inteligentes (smartphones o tablets). Proporciona las mismas funciones que los paneles DCP pero sin necesidad de cables. En este vídeo se explica cómo configurar la app Wireless DCP.
Panel de control de pared MCP1
El MCP1de Yamaha es un avanzado panel de control de pared para controlar sistemas MTX y MRX. Su pantalla de matriz de puntos y compatible con caracteres universales facilita el etiquetado dinámico en muchos idiomas, incluidos japonés, chino y árabe. Se pueden asignar hasta 36 parámetros, bien a la página de inicio principal, bien a cualquiera de las seis subpáginas. Cualquiera de estas páginas pueden protegerse de un acceso no autorizado mediante un código PIN programable. Se pueden añadir hasta 16 unidades MCP1 a un sistema MTX/MRX.
-
Controlador de pared MCP1
El MCP1 de Yamaha es un avanzado controlador de pared para controlar un sistema MTX o MRX. Permite al usuario controlar su sistema en remoto con más funciones que un DCP y con mayor nivel de seguridad. Este vídeo muestra cómo configurar el MCP1 en el sistema.
AMX/CRESTRON
El MRX7-D incluye conectores RS232C y Ethernet que facilitan la conexión a una gran variedad de controladores externos, como los fabricados por AMX y CRESTON.
Sistemas
Sistemas 1: sistema de mezcla automática (salas de reuniones, centros de convenciones, etc.)
En una sala de reuniones o en un centro de convenciones donde se utilizan varios micrófonos, la función de mezcla automática Dugan del MRX7-D puede gestionar el nivel de cada micrófono, consiguiendo más claridad y suprimiendo la realimentación no deseada. Al mismo tiempo, en combinación con otras funciones, el MRX7-D puede proporcionar un entorno de sonido más confortable.
Sistemas 2: Sistema de conferencias en remoto (ejemplo de una sala de conferencias)
Utilizando la función AEC (Cancelador de Eco Acústico) del MRX7-D, es posible "reunir" a múltiples participantes ubicados en salas de reuniones diferentes en una teleconferencia. El equipo de PA de una determinada sala puede manejarse a través de un iPad que tenga la aplicación ProVisionaire Touch.
Sistemas 3: Salas de conferencias (Media) con sistema de privacidad de voz
Si las conferencias se llevan a cabo al mismo tiempo en dos salas de reuniones adyacentes, puede haber preocupaciones sobre la escucha de conversaciones mutuas, lo que podría distraer a los asistentes a la conferencia. Este sistema utiliza la función de privacidad del habla para evitar que el contenido de las conversaciones en las salas se filtre al pasillo. Al mismo tiempo, también enmascara el contenido de las reuniones en las salas de reuniones vecinas para proporcionar un ambiente confortable donde los asistentes puedan concentrarse en cada reunión.
Sistemas 4: Salón de actos con el sistema de red de audio Dante
Esta sala se puede utilizar en su totalidad o dividida para conferencias, seminarios, reuniones, mesas redondas y otros eventos, con una red Dante para la comunicación de audio. MRX7-D puede mediar a través de la red Dante, lo que permite que el audio se comparta de varias maneras.
Cuando se utiliza toda la sala, se puede utilizar la consola de mezcla digital CL3 en la sala de control o la consola de mezcla digital QL1 en el área de la sala. Cuando la sala está dividida, la QL1 se utiliza para la división de etapa final, mientras que la CL3 se utiliza para la división restante.
El rack de E / S y las consolas de mezcla digitales QL1 en la sala se pueden colocar según se requiera y se pueden conectar al puerto de Ethernet más cercano que se encuentre en la sala.
Opciones
Serie DCP - Panel de Control Digital
Los tres modelos están disponibles en tamaños estandarizados de EE.UU. o de la UE, construidos para cumplir con las especificaciones de la mayoría de las regiones del mundo.
DCP1V4SPanel de Control Digital
Panel de control de montaje en pared equipado con 1 botón de volumen y 4 interruptores para el DME7 y para las series MTX/MRX y MA/PA. Fácil conexión a través de CAT5 que transporta energía mediante RS485 +. Se pueden conectar un máximo de 8 DCP a 1 DME7 y a una serie MTX/MRX. Se puede conectar 1 DCP1V4S a 1 MA2030a/MA2030. Se pueden conectar un máximo de 2 DCP a 1 MA2120 o PA2120.
DCP4SPanel de Control Digital
Panel de control de montaje en pared equipado con 4 interruptores para el DME7 y para las series MTX/MRX y MA/PA. Fácil conexión a través de CAT5 que transporta energía mediante RS485 +. Se pueden conectar un máximo de 8 DCP a 1 DME7 y a una serie MTX/MRX. Se pueden conectar un máximo de 2 DCP a 1 MA2120 o PA2120.
DCP4V4SPanel de Control Digital
Panel de control de montaje en pared equipado con 4 botones de volumen y 4 interruptores para el DME7 y para las series MTX/MRX y MA/PA. Fácil conexión a través de CAT5 que transporta energía mediante RS485 +. Se pueden conectar un máximo de 8 DCP a 1 DME7 y a una serie MTX/MRX. Se pueden conectar un máximo de 2 DCP a 1 MA2120 o PA2120.
Hub controlador digital
DCH8Hub controlador digital
Divide la línea de control de dispositivos host como el DME7 y la serie MTX/MRX de Yamaha en hasta 8 líneas.
Paging Station
PGM1Estación de Avisos
El PGM1 es una estación de avisos de Yamaha que pueden utilizarse con el MTX5-D o el MRX7-D.
- Soporte de red Dante
- Se pueden asignar 8 botones a cualquier función * Los destinos de salida y las fuentes de entrada se especifican a través del Editor MTX-MRX
- Se pueden conectar hasta 4 unidades por sistema
- Alimentado por PoE
- Dimensiones: 132 (W) × 56 (H) × 154 (D) mm (sin incluir el micrófono)
- Peso: 1,2 kg (incluido el micrófono), 1,0 kg (sin el micrófono)
PGX1Extension para la Estación de Avisos
El PGX1 es una extensión de Yamaha que puede utilizarse con la estación d avisos PGM1.
- Expansión de funciones para el PGM1
- Se pueden asignar 8 botones a cualquier función * Los destinos de salida y las fuentes de entrada se especifican a través del Editor MTX-MRX
- Se pueden conectar hasta 2 unidades a cada PGM1
- Dimensiones: 132 (W) × 56 (H) × 154 (D) mm
- Peso: 0.9 kg (excluyendo el soporte de conexión)
Controlador de pared MCP1
MCP1
Controlador de pared
- Se pueden asignar 6 botones a cualquier función * Las funciones de la serie MTX / MRX (componentes) se especifican a través del editor MTX-MRX
- Pantallas multilingües compatibles
- Cuatro niveles de usuario para la gestión de acceso
- Se pueden conectar hasta 16 unidades por sistema
- Alimentación PoE
- Adaptador para empotar en pared suministrado
- Dimensiones: 149 (W) x 125 (H) x 18 (D) mm
- Peso: 0,5 kg
Switch L2
SWR2100P-10GSwitch L2
Switch de red de la serie SWR2100P equipado con diez puertos RJ45
- Puertos disponibles para alimentación PoE: 1-9/puerto de enlace: puerto 9.
- Se puede suministrar un máximo de 30 W desde cada puerto compatible con PoE (todos los puertos 70 W).
SWR2100P-5GSwitch de red
Switch de red de la serie SWR2100P equipado con cinco puertos RJ45
- Puertos disponibles para alimentación PoE: 1-4/puerto de enlace: puerto 5.
- Se puede suministrar un máximo de 30 W desde cada puerto compatible con PoE (todos los puertos 70 W).
SWR2311P-10GSwitch de red L2
Ajustes recomendados para facilitar que los procesos operativos de una red Dante (como QoS, EEE e IGMP Snooping) sean estables
- Puertos LAN equipados con alimentación PoE: 8(1-8)
- Puertos combo LAN/SFP: 2(9, 10) (El puerto LAN y SFP se utilizan de manera exclusiva)
- La alimentación PoE cumple con el estándar IEEE 802.3at y puede suministrar hasta 30 W a todos los puertos PoE
- Servidor RADIUS integrado para una gestión de seguridad avanzada
Amplia capacidad de E/S y de expansión
EXi8Expansor de entrada
Expansor de entrada EXi8 compuesto de 8 canales micro/línea de audio analógico a transmisión digital usando el formato de Yamaha YDIF. Los preamplificadores del EXi8 pueden ser controlados remotamente desde los procesadores MTX vía cable Ethernet.
EXo8Expansor de salida
Expansor de salida EXo8 compuesto de 8 canales de conversión DA que reproduce audio de alta calidad analógico, convirtiendo la salida digital desde la Serie MTX vía YDIF.
Exi8/ Exo8 Specifications
EXi8 Analog Input Specifications
EXi8 Digital Input Specifications
EXo8 Analog Output Specifications
EXo8 Digital Output Specifications
Exi8 / Exo8 Control I/O Specifications
MTX-MRX Editor
Software dedicado para el diseño total del sistema de sonido
MTX-MRX Editor: Software específico para el diseño integral de sistemas de sonido
Administración central de múltiples sistemas de sonido desde una solo PC
MTX-MRX Editor es una aplicación de software dedicada a la configuración y administración de sistemas de sonido construidos alrededor de los procesadores de señales de las series MTX y MRX. Puede mezclar audio de micrófonos, CD, MP3 y archivos WAV, entregar contenido diferente a múltiples zonas, configurar reproducciones de música activadas por calendario y anuncios, y mucho más. MTX-MRX Editor facilita la administración y distribución del sonido optimizado para áreas separadas de una tienda o instalación desde una solo ordenador.
Gestión centralizada de múltiples sistemas de red con un solo ordenador
Además, en la versión 3.2, por ejemplo, en instalaciones múltiples como parques de ocio y centros comerciales, es posible gestionar diversas zonas de forma independiente en una subred para cada zona mediante un solo ordenador.
Gran versatilidad de funciones de audio
1) Funciones para muy diversas aplicaciones
El MRX7-D ofrece una serie de funciones para sistemas de sonido instalados en forma de "componentes", los cuales pueden ser combinados y configurados como haga falta: faders, conmutadores e interruptores, mezcladores de matriz, selectores de fuente, ecualizador gráfico, mezcla automática Dugan, privacidad de conversación, cancelación de eco, y más opciones.
* MTX-MRX Editor Ver.2.1.0 and later.
** MTX-MRX Editor Ver.2.2.0 and later.
*** Included in MTX-MRX Editor Version 3.2.0 and later.
Incluido en MTX-MRX Editor versión 3.2.0 y posterior.
El ruido ambiente puede variar considerablemente a lo largo del día y según los días de la semana, lo que hace necesario ajustar la música de fondo y el volumen de los anuncios por megafonía en consecuencia. El compensador de ruido ambiente se ocupa de estos ajustes automáticamente, ajustando la música de fondo y los anuncios en sus niveles óptimos en todo momento.
Automezclador Dugan
Utilizando el automezclador Dugan, la ganancia de entrada de los micrófonos en uso aumenta automáticamente, mientras que la ganancia de los micros que no están en uso disminuye con objeto de reducir la filtración del ruido de ambiente. Esto mejora la claridad del sonido. No son necesarios conocimientos técnicos especializados ni experiencia: las ganancias de los micros se ajustan automáticamente.
* Versión 3.0.0 y posterior, el número de canales de entrada del automezclador Dugan ha sido ampliado a 24 canales.
-
Automezclador Dugan
El algoritmo Dan Dugan comparte claramente la ganancia entre los micros sin signos audibles de puertas de ruido ni otros artefactos. Aquí profundizaremos en el automezclador Dan Dugan y en los procesadores MTX/MRX.
Combinador (combinador de salas/combinador más automezclador)
Este componente es ideal para gestionar la separación o combinación de espacios divididos en salones de banquetes, así como también zonas de espacios comerciales abiertos, por ejemplo. Se pueden controlar hasta ocho zonas con un solo componente. Se suministran dos tipos de componente combinador: combinador de salas (Room Combiner) y combinador más automezclador (Room Combiner plus Automixer). Este último incorpora adicionalmente la funcionalidad del automezclador Dan Dugan.
* Versión 3.0.0 y posterior, el número de canales de entrada del automezclador Dugan ha sido ampliado a 24 canales.
-
Room Combiner (combinador de salas)
El MRX7-D tiene un sistema de matriz inteligente llamado "Room Combiner" (combinador de salas) que gestiona las zonas de audio dentro de recintos como grandes salones o salas de conferencias. Aquí profundizaremos en esta función.
Procesador de altavoces
Además de proporcionar hasta 4 vías de división de frecuencias, este componente denominado "Speaker Processor" incluye retardo, ecualizador paramétrico de 6 bandas, limitador y otras funciones. Los datos creados por el usuario se pueden almacenar en una librería para su recuperación instantánea siempre que se necesite introducir cambios en los altavoces que se estén utilizando.
Mezclador de matriz
Se dispone de una gran variedad de componentes de mezclador de matriz (Matrix Mixer), desde tamaños pequeños 2 x 2 hasta matrices grandes 64 x 64 para necesidades de mezcla más complejas.
Programador
Cualquier función puede ser disparada en cualquier momento preprogramado. Si se utiliza conjuntamente con la tarjeta de memoria SD integrada, el programador (Scheduler) se puede usar para programar la reproducción de archivos de audio específicos.
Cancelador de eco acústico
El componente cancelador de eco acústico (AEC) reduce el eco acústico causado en una teleconferencia y ofrece mejor calidad de sonido en reuniones y conversaciones.
-
AEC (cancelador de eco acústico)
En situaciones de conferencias en remoto, la voz procedente de la ubicación remota que sale por el altavoz local puede ser recogida por el micrófono local y devuelta a la ubicación remota junto con la voz local. El componente AEC puede evitar este problema eficientemente. Veamos cómo funciona.
Privacidad de conversación
Esta función llamada "Speech Privacy" mezcla sonidos ambientales y sonidos de enmascaramiento para dificultar que gente que se encuentra cerca de una ubicación determinada pueda oír por casualidad una conversación. Aunque hay dos salidas para cada señal mezclada, una es sin neutralización y la otra con neutralización. Asignando estas dos salidas a altavoces alternos, se puede reducir la sensación antinatural de desviación de fase cuando el sonido se solapa.
Componente de control Revolabs
El componente de control Revolabs permite el control de silenciamiento de los sistemas de micrófonos inalámbricos digitales de la serie Executive Elite de Revolabs. El AEC siempre puede memorizar la referencia mientras el micro de la serie Executive Elite está silenciado. Se pueden controlar hasta 48 micrófonos utilizando los componentes.
* Esta función requiere la próxima versión de firmware de Executive Elite (1.1.6.) o posterior.
Supresor de realimentación (FBS) (supresor tipo "notch"/supresor por cambio de tono)
Estos componentes pueden evitar efectivamente la realimentación que se origina cuando lo que sale por los altavoces es recogido por uno o más micrófonos y reamplificado en un bucle continuo. La realimentación (acoples) no solo es molesta para los oídos, sino que también puede dañar los altavoces. El primer paso para evitar la realimentación es mantener los altavoces y micrófonos alejados unos de otros. Pero cuando ni siquiera la máxima meticulosidad en la colocación evita la realimentación, las funciones de supresión de realimentación (FBS) pueden ayudar a maximizar el margen de realimentación. El MRX7-D incluye componentes de supresión de tipo "notch" (Notch FBS) y de supresión por cambio de tono (Pitch Shift FBS). El componente Notch FBS utiliza un filtro de tipo "notch" de 7 bandas para atenuar la realimentación, mientras que el componente Pitch Shift FBS detiene los bucles de realimentación cambiando ligeramente el tono de las frecuencias que causan la realimentación.
-
Supresor de realimentación (FBS)
Este vídeo explica cómo funciona el supresor de realimentación en los procesadores MRX y MTX para evitar la realimentación de forma efectiva.
Matriz de retardo
Este mezclador de matriz muestra las asignaciones de canal de entrada a bus de salida dispuestas en un patrón de cuadrícula. El retardo (delay) y el balance de los grupos se puede ajustar individualmente para cada bus de salida.
Efecto
Se dispone de cuatro programas de efectos: Reverb Hall, Reverb Stage, Karaoke Echo y Vocal Echo. Estos efectos pueden ser útiles en banquetes o eventos para añadir ambiente a las actuaciones musicales o para, en general, dar vida al entorno acústico.
Enmascarador/enmascarador de megafonía
El componente enmascarador (Ducker) reduce el nivel de volumen de los demás canales cuando se detecta una entrada de audio en un canal especificado como "KEY IN" (entrada clave). Si se especifica una entrada de micrófono como canal KEY IN mientras otros canales están recibiendo salida desde una fuente de música de ambiente, por ejemplo, el nivel de la música ambiental se reducirá automáticamente siempre que se hable por el micrófono, y cuando termine la intervención hablada, volverá a su volumen normal. El enmascarador de megafonía (Paging Ducker) añade una función de disparador (TRIGGER) que permite priorizar las entradas de disparador.
Transmisor/receptor
Este componente permite ocultar en la hoja de diseño el cableado entre componentes situados en puntos diferentes con el fin de simplificar la visualización en pantalla y mejorar la legibilidad. Los componentes "transmisor" (Transmitter) y "receptor" (Receiver) que tienen la misma etiqueta de componente están conectados "en segundo plano" para que los correspondientes cables no aparezcan en la pantalla. Un solo componente "transmisor" se puede conectar a múltiples componentes "receptores". La etiqueta de componente y el número de canales se seleccionan al situar los componentes en la hoja de diseño. Se pueden introducir nuevas etiquetas de componentes manualmente, y también se pueden seleccionar nombres de componentes existentes de una lista. Hay que seleccionar el número de canales que se corresponda con las conexiones requeridas.
Detector de audio
El detector de audio (Audio Detector) es una función que detecta señales de audio. Registrando el indicador de detección a la salida GPI, se puede emitir una señal de salida desde el conector GPI [OUT] cuando se detecta una señal de audio.
Sumador
El sumador (Summer) es un componente del mezclador que simplemente mezcla múltiples señales de entrada. Se puede utilizar como un mezclador sencillo, por ejemplo combinando faders y sumadores flexiblemente, o simplemente convirtiendo señales estéreo en señales mono. Hay 4 tipos de entradas de sumador –2, 4, 8 y 16 líneas–, y la salida es 1 linea.
2) Funciones para mejorar la operatividad
Trazar el recorrido de la señal
Esta función, denominada "Trace Signal Path", muestra gráficamente el enrutamiento de audio y el estado de activación/desactivación de los canales dentro de las configuraciones, facilitando la localización de causas de problemas habituales, como por ejemplo una salida de audio no deseada o que no se produzca salida de audio.
Bloques definidos por el usuario
Se pueden asignar componentes y el cableado con ellos relacionado a bloques definidos por el usuario (User Defined Blocks). Consolidando múltiples componentes y conexiones en bloques fácilmente manejables, la organización de la hoja de diseño resulta más comprensible, mientras que la posibilidad de copiar bloques facilita la duplicación de funciones completas en múltiples canales, por ejemplo. A partir de la actualización a la versión 2.2, se puede utilizar un código PIN de "User Defined Blocks" para evitar que aparezcan en pantalla o se puedan editar la configuración y los parámetros para máxima seguridad. Los componentes de entrada/salida de los bloques se pueden reorganizar como se necesite, lo que añade una notable flexibilidad al sistema de forma global.
Modo de visualización de monitor de alta resolución
La función "Large Scale View" ajusta el editor del componente MRX Designer y el MTX-MRX Editor con un aumento de pantalla vertical y horizontal del 200 %.
Información relacionada
Casos prácticos
Soluciones relacionadas
* Las especificaciones están sujetas a cambios sin previo aviso. Los colores y acabados mostrados pueden variar de los de los productos reales.
