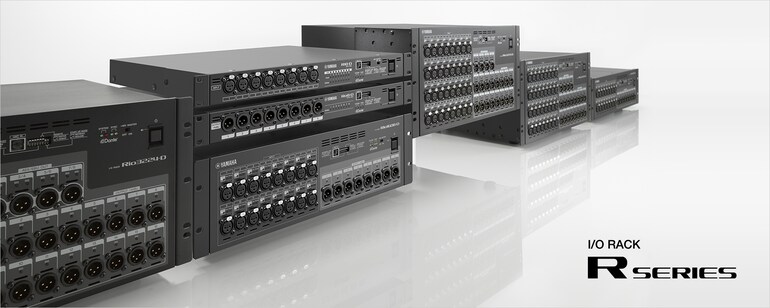

Serie R (AD/DA)Rack de E/S

El ""sonido natural y musical"" que fue un elemento clave de la política del diseño de la serie CL se lleva a cabo sin compromisos en la Serie de Rio. La construcción mecánica, diseño de circuitos, fuente de alimentación, conexión a masa, y la selección de las piezas han sido ejecutadas con una atención meticulosa a los detalles y la calidad, combinado con un rendimiento exhaustivo y pruebas de escucha en cada etapa del desarrollo. El resultado es eminentemente acústico más natural y musical.

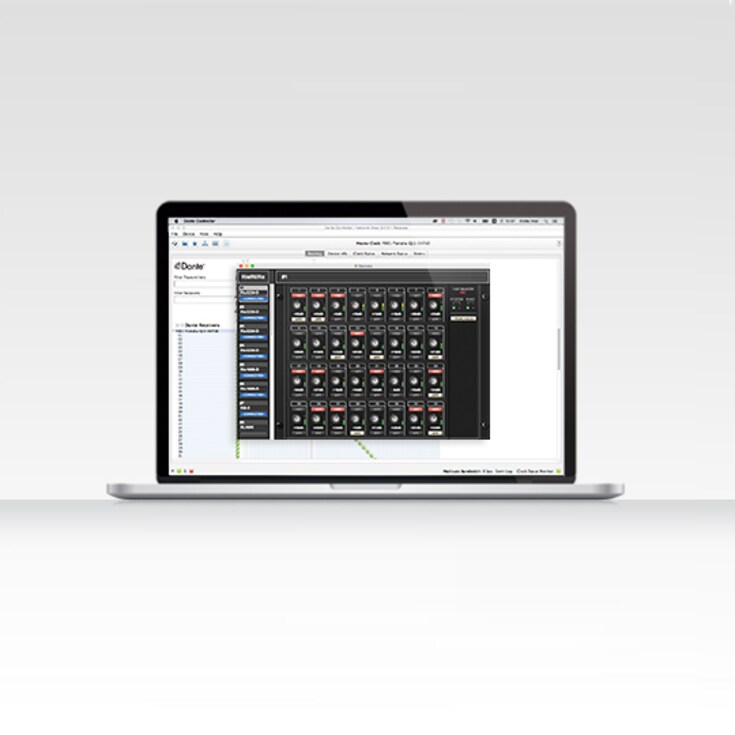

El protocolo audio en red Dante desarrollado por Audinate ofrece una escalabilidad del sistema excepcional y flexible. El número requerido de entradas y salidas de audio se puede colocar donde más se necesitan, y la capacidad de implementar conexiones redundantes hace que sea posible diseñar un sistema que va a seguir adelante en cada problema técnico. Con todos los componentes del sistema de la serie CL conectados en serie se puede configurar fácilmente sin necesidad de sitch de red. El software Dante Controller se ejecuta en un ordenador permitiendo el patcheo flexible de los dispositivos de la red.

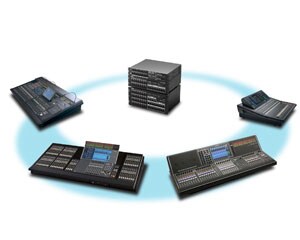

Los componentes de la serie CL no son los únicos dispositivos de audio profesionales de Yamaha que trabajarán conla serie de rack de E/S Rio. Con la tarjeta Dante-MY16-AUD Mini-YGDAI de Audinate instalada en M7CL, LS9, DME64N, y otros equipos compatible Yamaha, se puede utilizar con dispositivos de la Serie de Rio para proporcionar una red Dante con capacidad y robusted. Los preamplificadores de los Rio3224-D, D-Rio1608 y Ri8-D se pueden controlar incluso directamente desde la interfaz de la M7CL, LS9, o consolas compatibles.

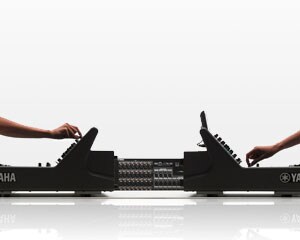

Cuando varias consolas están conectadas a una unidad de rack de E/S, los ajustes de ganancia analógicas realizadas por los operadores de una consola pueden dar como resultado cambios de niveles inesperados. La Serie R presenta una función de compensación de la ganancia que funciona con consolas de CL para compensar automáticamente los ajustes de ganancia analógica en la etapa digital, de modo que el nivel de sonido transmitido desde la Serie de E/S Rio a la red permanece constante.

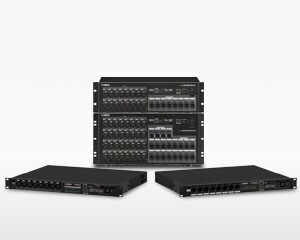

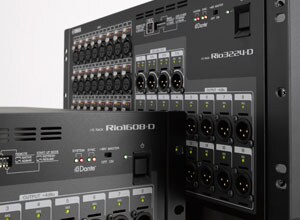

Además de los modelos Rio3224-D y D-Rio1608 que se lanzaron junto con las consolas de la serie CL, ya están disponibles los modelos Ri8 de sólo entradas y Ro8 de sólo salidas, lo que representa una formación de cuatro modelos que refuerza la concepto que subyace la Serie R: ""El número de entradas y salidas que necesite, donde quiera que lo necesite"". El Ri8-D puede ser utilizado como un soporte portátil de entradas, y el RO8-D se puede utilizar para las salidas en una sala de amplificadores, por ejemplo. Las posibilidades son extensas, por lo que es fácil de combinar óptimamente los sistemas de cualquier tamaño o complejidad.

Las unidades de E / S de la Serie R funcionan igual de bien con dispositivos compatibles con Dante, como un NEXO NXAMP equipado con la tarjeta NXDT104, como lo hacen con las consolas de la Serie CL. El descubrimiento y el parcheo para los Rio de E / S y NXAMP se pueden gestionar directamente desde la consola CL sin la necesidad de un ordenador y el software Dante Controller.

El Rio3224-D maneja la E / S del lado del escenario, mientras que las unidades Ri8-D sirven como un rack de entrada portátil en el escenario y en la posición de la consola. Un Ro8-D se encuentra en la sala de amplificación del hall o del teatro, y transmite audio a los amplificadores del sistema.

Las unidades de E / S de la serie Rio se pueden usar con una consola PM5D y un motor de mezcla digital DME64N para crear un sistema de 96 kHz. Las señales de entrada de Río se mezclan en la PM5D, y luego se devuelven a las unidades de Río después del procesamiento a través del DME64N. Incluso un enrutamiento relativamente complejo como este se puede gestionar fácilmente mediante un simple cableado físico y parcheo virtual a través del software Dante Controller.

* El PM5D y el DME64N deben estar equipados con la tarjeta de interfaz Audinate Dante-MY16-AUD.

* Se requiere que el software Dante Controller para permitir la configuración y el control del preamplificador de la serie Rio desde la consola PM5D.
