Para respaldar totalmente a los ingenieros de audio que apoyan a los artistas e intérpretes, Yamaha se compromete firmemente en cuanto a la calidad. El sonido, la operabilidad y la confianza deben ser de primera clase, y deben ser implementados de manera que los ingenieros puedan concentrarse por completo en ayudar a los artistas e intérpretes a transmitir su mensaje. La serie RIVAGE PM encarna este ideal al más alto nivel, conectando la tecnología, el arte y las audiencias con las ondas que rodean el mundo.
Alineación
Rio3224-D2Rack de E/S
-
Descatalogado
Este rack de E/S de alta capacidad y alto rendimiento es compatible con las consolas de las series CL y QL de Yamaha, así como con la serie RIVAGE PM. Cuenta con 32 entradas analógicas, 16 salidas analógicas y ocho salidas digitales AES/EBU. El Rio3224-D2 se conecta directamente a las redes de audio digital de Dante, lo que permite una configuración flexible del sistema. Las fuentes de alimentación duales están integradas para una alta confiabilidad, y una pantalla gráfica/de caracteres ofrece una confirmación visual fácil.
- 32 analog inputs and 16 outputs, and 8 digital outputs.
- Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
- Comprehensive display and local control of gain and other parameters.
- Dual power supply units are built in for high reliability.
- Power consumption: 120W
- Dimensions (WxHxD): 480 x 220 x 368mm (18.9" x 8.7" x 14.5")
- Net Weight: 13.5 kg (29.8 lbs)
Rio1608-D2Rack de E/S
-
Descatalogado
Este rack de E/S de alta capacidad y alto rendimiento es compatible con las consolas de las series CL y QL de Yamaha, así como con la serie RIVAGE PM. Cuenta con 32 entradas analógicas, 16 salidas analógicas y ocho salidas digitales AES/EBU. El Rio3224-D2 se conecta directamente a las redes de audio digital de Dante, lo que permite una configuración flexible del sistema. Las fuentes de alimentación duales están integradas para una alta confiabilidad, y una pantalla gráfica/de caracteres ofrece una confirmación visual fácil.
- 16 analog inputs and 8 outputs.
- Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
- Comprehensive display and local control of gain and other parameters.
- Dual power supply units are built in for high reliability.
- Power consumption: 72W
- Dimensions (WxHxD): 480 x 132 x 368mm (18.9" x 5.2" x 14.5")
- Net Weight: 9.6 kg (21.2 lbs)
Características

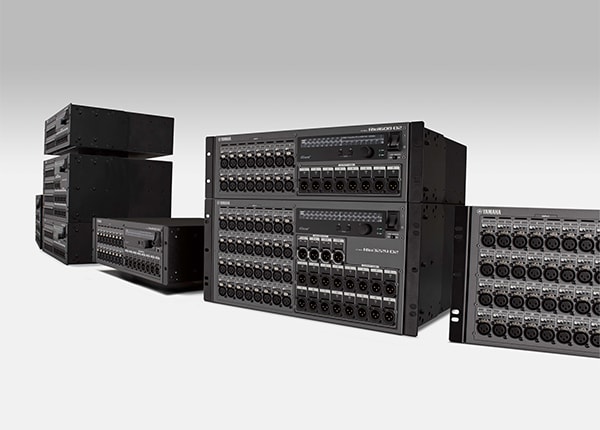

Racks de E/S preparados para Dante con mejoras en sonido, fiabilidad y pantallas de visualización
Los modulos de Yamaha Rio3224-D2 y Rio1608-D2 son unidades de Rack de E/S de alto rendimiento con red de audio Dante incorporada. Diseñadas y fabricadas para lograr transparencia sónica excepcional coherente con la filosofía de "sonido natural" de Yamaha, cumplen una función vital en cuanto a compatibilidad con las capacidades de rendimiento de la consola asociada, ofrecen amplia libertad para la disposición y para combinaciones de unidades múltiples y permiten redundancia de alta fiabilidad. Las unidades Rio3224-D2 y Rio1608-D2 no son solo componentes estándar para el sistema Rivage PM7, sino que también son totalmente compatibles con las consolas digitales de la serie CL y QL, ofreciendo audio y rendimiento operativo excelentes que aprovechan al máximo el potencial de interconexión mediante red con Dante.
Vídeo tutorial
-
Yamaha RIVAGE/CL/QL: Cómo los nuevos racks Rio-D2 pueden mejorar un sistema
Kevin Kimmel, director de productos de mezcla de Yamaha Corporation of America, presenta dos nuevas unidades de rack de E/S equipadas con Dante: Rio3224-D2 y Rio1608-D2. Estos racks de E/S se pueden utilizar con el nuevo sistema de mezclas digital RIVAGE PM7, así como también con las actuales mesas de mezclas digitales de las series CL y QL.

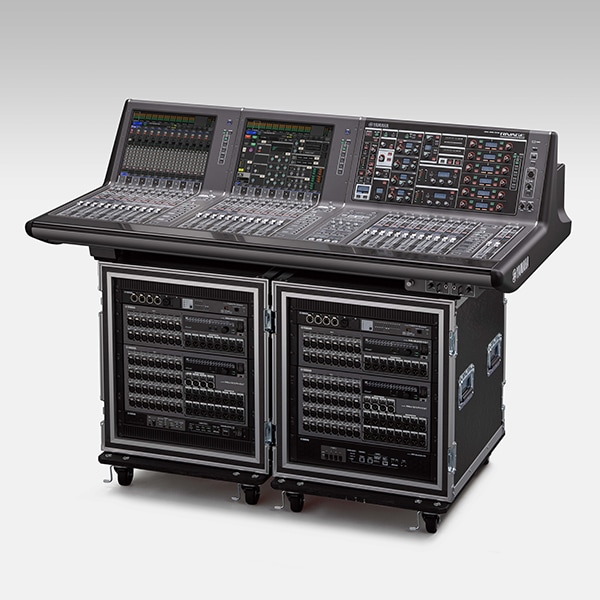

La calidad de audio de la serie RIVAGE PM potencia la libertad creativa
El compromiso inquebrantable de Yamaha con la calidad y las prestaciones de la sonorización en directo tiene su reflejo fiel en los racks de E/S Rio3224-D2 y Rio1608-D2, que permiten capturar limpiamente el sonido del escenario para que después el ingeniero de sonido pueda darle la forma que precise. Los circuitos analógicos desarrollados para la primera generación de racks de E/S Rio3224-D2 y Rio1608-D2 han sido revisados para proporcionar un sonido que representa otra evolución en el concepto "sonido natural" de Yamaha, con un rendimiento global acorde a lo que significa estar asociado a la categoría "serie RIVAGE PM".
Flexibilidad de configuración del sistema gracias al protocolo de red Dante
El protocolo de red Dante de Audinate ofrece una gran flexibilidad de ajustes y configuración del sistema. Con Dante, se tiene la libertad de utilizar cualquier combinación de dispositivos para la instalación y de ubicar dichos dispositivos donde sea más cómodo y conveniente. También permite crear redundancia para que el sistema pueda seguir funcionando si surge cualquier problema. Adicionalmente, existe la aplicación de software Dante Controller, que permite el enrutamiento de los dispositivos de la red de manera fácil y flexible.
Además de ser compatible con el estándar AES67 para poder ofrecer interoperabilidad en conexiones de audio sobre IP, Dante proporciona otras prestaciones valiosas como Dante Device Lock para evitar una utilización no autorizada y Dante Domain Manager para disponer de una autenticación de usuarios eficiente y de seguridad basada en roles.*
* Más información sobre Dante Domain Manager en el sitio web de Audinate.
Dos fuentes de alimentación redundantes y flujo de aire mejorado y silencioso

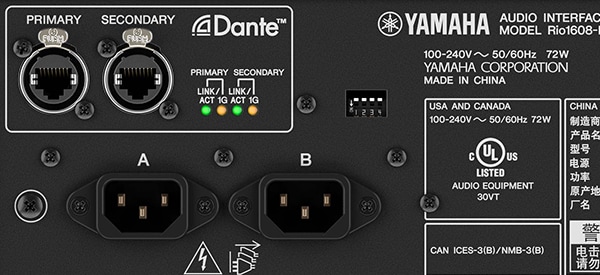

Un fallo en la alimentación es uno de los mayores riesgos cuando se trabaja con un dispositivo de E/S. Ambos racks de E/S, Rio3224-D2 y Rio1608-D2, incluyen dos fuentes de alimentación para reducir la posibilidad de que un fallo en la alimentación provoque un parón durante un espectáculo. Si ocurre un problema con la primera fuente de alimentación, el funcionamiento queda garantizado con la activación de la segunda fuente de alimentación. También se ha rediseñado el flujo de aire interno y se ha reducido el ruido del ventilador para que el funcionamiento sea notablemente más silencioso.
Pantallas con caracteres y mejoras en el control
Otra mejora de los racks Rio3224-D2 y Rio1608-D2 es la incorporación de pantallas con caracteres/iconos en lugar de indicadores LED básicos, lo que permite una confirmación fácil y rápida de los ajustes de configuración Dante, así como de la medición, ganancia, filtros de paso alto, alimentación phantom, etc. También es posible editar los ajustes de ganancia, de filtros de paso alto y de alimentación phantom directamente desde la interfaz del rack de E/S, e incluso bloquearlos si hace falta. Además, también es posible el manejo en remoto desde la aplicación de software R Remote.
Compensación digital para los cambios de ganancia analógicos
Cuando se conectan múltiples mesas a un rack de E/S y el operador de dichas mesas hace cambios de ganancia analógicos, los resultados pueden ser impredecibles y normalmente poco o nada satisfactorios. Los racks Rio3224-D2 y Rio1608-D2 disponen de una función de compensación de ganancia que ajusta la ganancia automáticamente en la etapa digital para compensar los cambios de ganancia analógicos, asegurando que el sonido se envía a la red a un nivel constante.
Sistemas

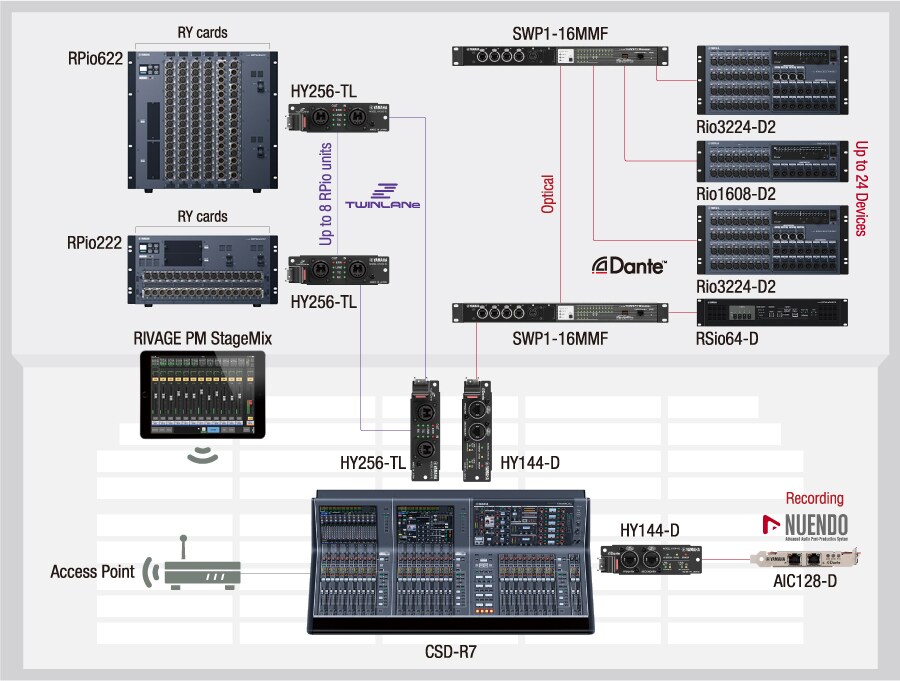

Sistema RIVAGE PM: redes de 96 kHz, Dante y TWINLANe
En los sistemas RIVAGE PM es posible combinar y operar simultáneamente las unidades Rio3224-D2 / Rio1608-D2 conectadas a través de Dante, y las unidades RPio622 / RPio222 conectadas a través de TWINLANe. Una red Dante puede gestionar hasta 24 dispositivos Dante, incluidas las unidades Rio3224-D2 / Rio1608-D2, mientras que una red TWINLANe puede conectar hasta ocho unidades RPio622 / RPio222. Todo el sistema puede operar a 96 kHz.

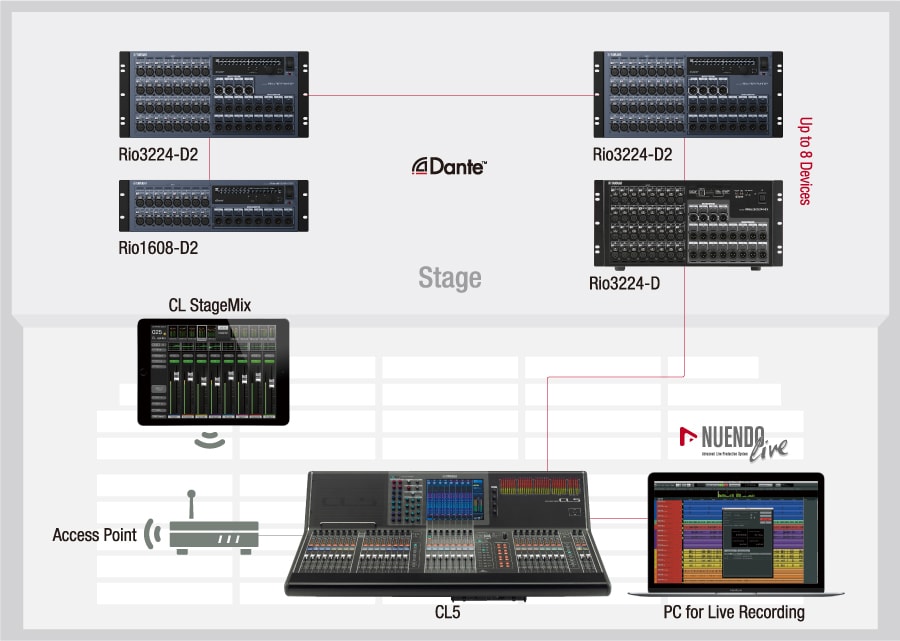

Sistema CL / QL: compatibilidad con versiones anteriores, redes Dante flexibles
Las unidades de Rack de E / S Rio3224-D2 y Rio1608-D2 de segunda generación se pueden usar junto con las unidades Rio3224-D y Rio1608-D de primera generación en la misma red. Además del control remoto de las consolas de mezcla digitales CL o QL, las versiones Rio3224-D2 y Rio1608-D2 permiten controlar numerosos parámetros directamente desde la interfaz del rack de E / S. Esto permite corregir problemas inesperados directamente desde el área del escenario, sin tener que interrumpir el flujo de FOH.
