Cómo elegir un switch de red
Uso con sistemas de audio Yamaha
Configuración sencilla de Dante
Optimización automática para Dante — Solo conecta
Solo conéctelo para optimizar para Dante; no se requieren conocimientos avanzados de TI.
Simplemente conecte dispositivos de audio Yamaha a un switch de red Yamaha con los valores predeterminados de fábrica para optimizar automáticamente la configuración para Dante. Los ajustes necesarios para Dante se aplicarán automáticamente, incluidos QoS, IGMP Snooping y la desactivación de Flow Control y Energy Efficient Ethernet (EEE), lo que facilita la creación de una red de audio estable y fiable.
Notas:
- El switch Yamaha debe estar en su estado predeterminado de fábrica.
- El switch y los dispositivos de audio conectados deben ser modelos y versiones de firmware compatibles.
No optimizado automáticamente (configuración manual)
La optimización automática no está disponible para configuraciones no compatibles; sin embargo, las configuraciones no compatibles aún pueden optimizarse fácilmente para Dante de forma manual siguiendo los pasos a continuación.
Caso 1: El firmware del switch está desactualizado:
Actualice el firmware del switch a la versión más reciente
Descargue el firmware más reciente para el switch.
Inicie la herramienta de configuración y gestión de switches Yamaha LAN Monitor, conéctese al switch y haga clic en el botón Actualización de firmware para actualizar.
Después de actualizar el firmware, vuelva a intentar la Optimización automática de Dante (descrita arriba).
Nota: Se recomienda usar el firmware más reciente, ya que incluye nuevas funciones y correcciones de errores.
Caso 2: El switch no está en su estado predeterminado de fábrica:
Fácil de optimizar Dante manualmente
Con la herramienta de configuración y administración del switch Yamaha LAN Monitor, acceda a la Web GUI del switch y seleccione “Dante” en los ajustes de ProAV Profile.
Esto aplica automáticamente los ajustes de Dante, incluidos QoS, IGMP Snooping, la desactivación de Flow Control y la desactivación de Energy Efficient Ethernet (EEE).
*Cuando un switch ya se ha configurado y no está en su estado predeterminado de fábrica, los dispositivos de audio Yamaha no se optimizarán automáticamente al conectarse.
-

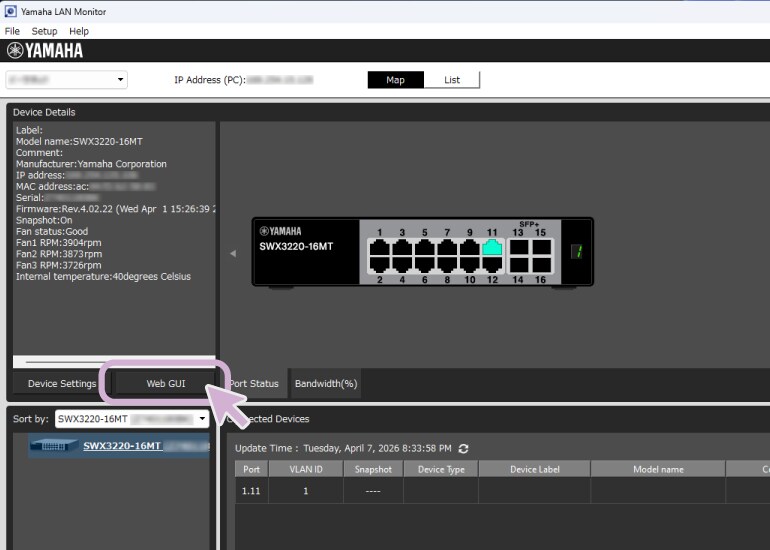

Paso 1. Inicie Yamaha LAN Monitor > Haga clic en “Web GUI”
-

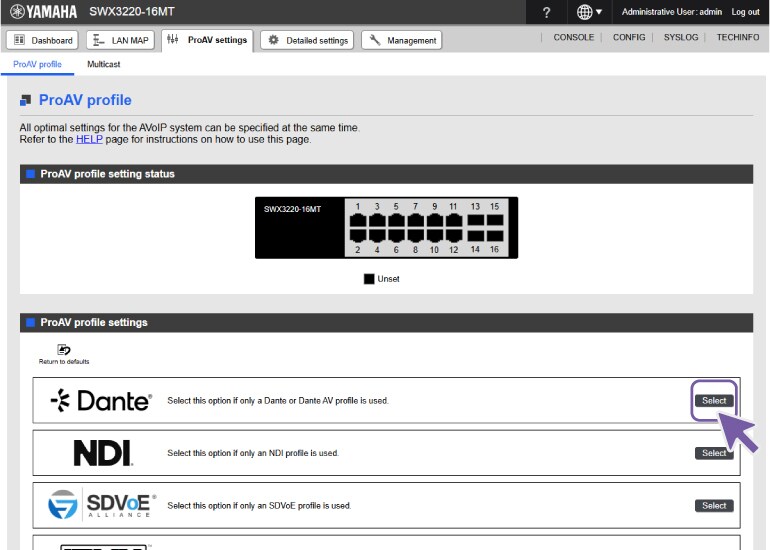

Paso 2: En Configuración de ProAV, selecciona “Dante” y haz clic en Aplicar.
-

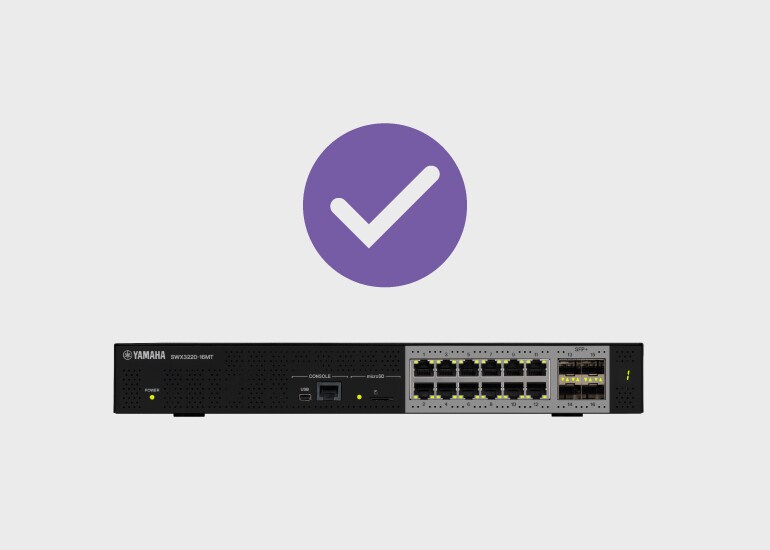

¡La optimización de Dante se ha completado!
Cómo elegir el switch adecuado para tus necesidades
1. Compruebe la cantidad de dispositivos que conectará
Ejemplo: Quiere conectar ocho dispositivos.
2. Compruebe si alguno de estos dispositivos es compatible con PoE
Si no va a utilizar dispositivos PoE, vaya al Paso 3
Si va a utilizar dispositivos PoE, sume los requisitos de potencia individuales de cada dispositivo.
Ejemplo: 15 W+15 W+15 W+15 W+15 W+0 W+0 W+0 W = Total 75 W
Ejemplo: Para ocho dispositivos con un requisito de potencia total de 75 W, el SWX2210P-10G (8 puertos PoE, máx. 124 W) es la mejor opción.
| Number of PoE ports | Managed switch (Maximum PoE Power Budget) |
|---|---|
| 24 | SWX2310P-28GT (370 W) |
| 8 | SWR2311P-10G (240 W) |
| SWX2210P-10G (124 W) |
3. Si no se requiere etherCON, seleccione de la lista a continuación.
Ejemplo: Para conectar ocho dispositivos, el SWR2310-10G sería la mejor opción.
| Number of Downlink ports | Managed switch |
|---|---|
| 24 | SWR2310-28GT |
| 16 | SWR2310-18GT |
| 8 | SWR2310-10G |
4. Si se requiere etherCON (*Seleccione entre estos dispositivos cuando se prevea una reconexión frecuente del cable, como en instalaciones temporales.)
Se recomienda la serie SWP2 para configuraciones con varios switches.
Se recomienda la serie SWP1 para configuraciones con un solo switch.
*SMF y MMF en el número de modelo indican el tipo de fibra óptica compatible. SMF admite hasta 10 km, MMF hasta 300 m.
| Number of PoE ports | Number of Downlink ports | |
|---|---|---|
| 10G | 10 | SWP2-10SMF (Up to 10 Km Uplink connection) |
| SWP2-10MMF (Up to 300 m Uplink connection) | ||
| 1G | 16 | SWP1-16MMF (Up to 300 m Uplink connection) |
| 8 | SWP1-8MMF (Up to 300 m Uplink connection) | |
| SWP1-8 |
Lista de dispositivos compatibles con la optimización simple de Dante (automática)
| Category | Model name | Switch Firmware Version | Supported Yamaha Audio Devices | ||
|---|---|---|---|---|---|
| ADECIA | DME series | XMS series | |||
| RM-CR, RM-CG, RM-TT, RM-WAP, VXC2P, VXL1-16P | V3.1 or later | V3.1 or later | |||
| L3 managed |
SWX3220-30TCs | Rev.4.04.01 or later | Yes | Yes | Yes |
| SWX3220-16TMs | Rev.4.02.16 or later | Yes | Yes | Yes | |
| SWX3220-16MT | |||||
| L2 managed (RJ45) |
SWX2322P-30MC | Rev.2.08.01 or later | Yes | Yes | Yes |
| SWX2322P-16MT | Rev.2.06.16 or later | Yes | Yes | Yes | |
| SWX2320-16MT | Rev.2.05.16 or later | Yes | Yes | Yes | |
| SWX2310P-28GT | Rev.2.02.30 or later | Yes | Yes | Yes | |
| SWR2311P-10G | |||||
| SWR2310-28GT | Rev.2.04.17 or later | Yes | Yes | Yes | |
| SWR2310-18GT | |||||
| SWR2310-10G | |||||
| SWX2210P-10G | Rev.1.03.13 or later | Yes | Yes | Yes | |
| L2 managed (etherCON) |
SWP2-10MMF | Rev.2.03.21 or later | Yes | Yes | Yes |
| SWP2-10SMF | Not supported | Not supported | Not supported | Not supported | |
| SWP1-16MMF | Not supported | Not supported | Not supported | Not supported | |
| SWP1-8MMF | Not supported | Not supported | Not supported | Not supported | |
| SWP1-8 | Not supported | Not supported | Not supported | Not supported | |
| L2 unmanaged | SWR2100P-10G | Not supported | Not supported | Not supported | Not supported |
Lista de dispositivos compatibles con la optimización sencilla de Dante (manual)
| Category | Model name | Switch Firmware Version | ProAV profile |
|---|---|---|---|
| L3 managed |
SWX3220-30TCs | Rev.4.04.01 or later | Yes |
| SWX3220-16TMs | Rev.4.02.17 or later | Yes | |
| SWX3220-16MT | |||
| L2 managed (RJ45) |
SWX2322P-30MC | Rev.2.08.01 or later | Yes |
| SWX2322P-16MT | Rev.2.06.17 or later | Yes | |
| SWX2320-16MT | Rev.2.05.17 or later | Yes | |
| SWX2310P-28GT | Rev.2.02.31 or later | Yes | |
| SWR2311P-10G | |||
| SWR2310-28GT | Rev.2.04.18 or later | Yes | |
| SWR2310-18GT | |||
| SWR2310-10G | |||
| SWX2210P-10G | Rev.1.03.14 or later | Yes | |
| L2 managed (etherCON) |
SWP2-10MMF | No | No |
| SWP2-10SMF | |||
| SWP1-16MMF | Not supported | Not supported | |
| SWP1-8MMF | Not supported | Not supported | |
| SWP1-8 | Not supported | Not supported | |
| L2 unmanaged | SWR2100P-10G | Not supported | Not supported |
