Serie RIVAGE PM

CS-R10 Control Surface

La superficie de control con dos grandes pantallas táctiles y 38 faders permite realizar operaciones generales en el sistema RIVAGE PM10.

  • Pantalla: Panel táctil de 15" x 2
  • Faders: 38 (12+12+12+2).
  • Redundancia con dos fuentes de alimentación integradas.
  • Bancos de faders personalizables: 6 x 5 en cada cuerpo de la mesa.
  • Teclas definidas por el usuario: 12 x 4 bancos.
  • Controles definidos por el usuario: 4 x 4 bancos.
  • Ranuras de expansión: 2 ranuras MY.
  • E/S analógicas: 8 entradas, 8 salidas.
  • Slot: 2 MY slots
  • AES/EBU: 8 in / 8 out (with SRC)
  • Puertos:GPI (8 entradas/8 salidas), salida Word Clock, E/S MIDI, 5 USB (1 para grabación en 2 pistas), salida de vídeo (DVI-D).
  • Fuente de alimenación: Doble fuente de alimentación redundante incorporada
  • Power consumption: 380W
  • Dimensiones (ancho x altura x profundidad) 1,549 x 417 x 848mm (61.0" x 16.4" x 33.4")
  • Net Weight: 85 kg (187 lbs)

CS-R10-S Superficie de control

La superficie de control con una sola pantalla de panel táctil grande y 26 faders le permite realizar una operación general en el sistema RIVAGE PM10. Se puede agregar un CS-R10-S a un sistema RIVAGE PM para proporcionar flexibilidad y control desde la doble consola. Las unidades de alimentación dual están integradas para una alta confiabilidad.

  • Display: 15" touch panel x 1
  • Faders: 26 (12+12+2)
  • Redundancia con dos fuentes de alimentación integradas.
  • Bancos de faders personalizables: 6 x 5 en cada cuerpo de la mesa.
  • Teclas definidas por el usuario: 12 x 4 bancos.
  • Controles definidos por el usuario: 4 x 4 bancos.
  • Ranuras de expansión: 1 ranuras MY.
  • E/S analógicas: 8 entradas, 8 salidas.
  • Slot: 2 MY slots
  • AES/EBU: 8 in / 8 out (with SRC)
  • Puertos:GPI (8 entradas/8 salidas), salida Word Clock, E/S MIDI, 5 USB (1 para grabación en 2 pistas), salida de vídeo (DVI-D).
  • Power supply: dual redundant power supply built-in
  • Power consumption: 380W
  • Dimensions (WxHxD): 1,128 x 417 x 848mm (44.4" x 16.4" x 33.4")
  • Net Weight: 67 kg (147.7 lbs)

CSD-R7 Mesa de Mezcla Digital

La consola de mezcla digital CSD-R7 es el componente principal de cualquier sistema RIVAGE PM7, con procesamiento de 96 kHz, 120 entradas monoaurales y un complemento versátil de buses de mezcla (60 MIX, 24 MATRIX y 2 STEREO). La consola tiene tres bahías de 12 faders para una configuración y configuración flexibles, y las unidades de fuente de alimentación dual están integradas para una mayor confiabilidad.

  • Pantalla: Panel táctil de 15" x 2
  • Faders: 38 (12+12+12+2).
  • Redundancia con dos fuentes de alimentación integradas.
  • Bancos de faders personalizables: 6 x 5 en cada cuerpo de la mesa.
  • Teclas definidas por el usuario: 12 x 4 bancos.
  • Controles definidos por el usuario: 4 x 4 bancos.
  • Ranuras de expansión: 2 ranuras MY.
  • E/S analógicas: 8 entradas, 8 salidas.
  • Ranura: 3 ranuras HY, 2 ranuras MY
  • AES/EBU: 8 in / 8 out (with SRC)
  • Puertos: GPI (8 entradas / 8 salidas), entrada/salida de Word Clock, entrada/salida MIDI, 5 USB (1 para grabación de 2 pistas), salida de video (DVI-D), entrada TC
  • Fuente de alimenación: Doble fuente de alimentación redundante incorporada
  • Consumo de energía: 415W
  • Dimensiones (ancho x altura x profundidad) 1,549 x 417 x 848mm (61.0" x 16.4" x 33.4")
  • Peso neto: 94 kg (207 libras)

CS-R5 Superficie de control

La superficie de control CS-R5 es el componente central del sistema RIVAGE PM5, con procesamiento de 96 kHz. La consola tiene tres pantallas táctiles y 12 bahías de faders para una definición y configuración flexibles. Los paneles táctiles están más cerca del usuario, para que su uso sea más práctico. Su peso es de 42kg. Increíblemente liviano.

  • Pantalla: Panel táctil de 15" x 3
  • Faders: 38 (12+12+12+2).
  • Sección de canales seleccionados: Dynamics, GAIN, HPF, EQ, PAN, perillas de función
  • Bancos de faders personalizables: 6 x 5 en cada cuerpo de la mesa.
  • Teclas definidas por el usuario: 12 x 4 bancos.
  • Perillas definidas Send/Usuario: 3(4 x 4 bancos que pueden ser asignados)
  • Ranuras de expansión: 3 ranuras MY.
  • E/S analógicas: 8 entradas, 8 salidas.
  • Slot: 2 MY slots
  • AES/EBU: 4 entradas/4 salidas (con SRC).
  • Puertos: GPI (8 entrada / 8 salida), MIDI In/Out, 5 USB (1 para grabación de 2 pistas)
  • Fuente de alimenación: Doble fuente de alimentación redundante incorporada
  • Power consumption: 300W
  • Dimensions (WxHxD): 1.444 x 414 x 643mm (56.9" x 16.2" x 25.3")
  • Peso neto: 42 kg (92,6 libras)

CS-R3 Superficie de control

La superficie de control CS-R3 es el componente central del sistema RIVAGE PM3, con procesamiento de 96 kHz. La consola es la mezcladora más compacta de la serie RIVAGE PM en cuanto a su tamaño y peso, aunque el software y el funcionamiento es casi igual al de la otra serie RIVAGE PM.

  • Display: 15" touch panel x 1
  • Faders: 38 (12+12+12+2).
  • Sección de canales seleccionados: Dynamics, GAIN, HPF, EQ, PAN, perillas de función
  • Bancos de faders personalizables: 6 x 5 en cada cuerpo de la mesa.
  • Teclas definidas por el usuario: 12 x 4 bancos.
  • Perillas definidas Send/Usuario: 1(4 x 4 bancos que pueden ser asignados)
  • Ranuras de expansión: 1 ranuras MY.
  • E/S analógicas: 8 entradas, 8 salidas.
  • Slot: 2 MY slots
  • Puertos: GPI (8 entrada / 8 salida), MIDI In/Out, 5 USB (1 para grabación de 2 pistas)
  • Fuente de alimenación: Doble fuente de alimentación redundante incorporada
  • Power consumption: 300W
  • Dimensions (WxHxD): 1.145 x 385 x 650mm (45.1" x 15.2" x 25.6")
  • Peso neto: 38 kg (83,8 libras)

DSP-RX-EX Motor DSP

El DSP-R10 es un potente motor DSP que actúa como núcleo principal del procesamiento de señal y control del sistema con el RIVAGE PM10.

  • Superficies de control compatibles: CS-R10, CS-R10-S, CS-R5, CS-R3
  • Gran capacidad de procesamiento de señales de audio digitales hasta 288 canales de entrada, 72 mezcla, 36 matriz y 2 estéreo.
  • 4 ranuras para HY capaces de transmitir/recibir hasta 256 entradas/salidas de señales de audio digital/señales de control.
  • 2 ranuras Mini-YGDAI compatibles con diversos formatos de audio.
  • Fuente de alimentación redundante dual incorporada.
  • Power consumption: 190W
  • Dimensions (WxHxD): 480 x 220 x 491mm (18.9" x 8.7" x 19.3") (5U rack size)
  • Peso neto: 20 kg (44,1 libras)

DSP-RX Motor DSP

DSP-RX es un motor DSP potente que sirve como el cerebro para el procesamiento de señal y sistema de control necesarios para el sistema RIVAGE PM. DSP-RX se puede actualizar a DSP-RX-EX más adelante agregando el kit DEK-DSP-RX.

  • Superficies de control compatibles: CS-R10, CS-R10-S, CS-R5, CS-R3
  • Gran capacidad de procesamiento de señales de audio digitales hasta 120 canales de entrada, 48 mezcla, 24 matriz y 2 estéreo.
  • 4 ranuras para HY capaces de transmitir/recibir hasta 256 entradas/salidas de señales de audio digital/señales de control.
  • 2 ranuras Mini-YGDAI compatibles con diversos formatos de audio.
  • Fuente de alimentación redundante dual incorporada.
  • Power consumption: 190W
  • Dimensions (WxHxD): 480 x 220 x 491mm (18.9" x 8.7" x 19.3") (5U rack size)
  • Net Weight: 19 kg (41.9 lbs)

DSP-R10 Motor DSP

El DSP-R10 es un potente motor DSP que actúa como núcleo principal del procesamiento de señal y control del sistema con el RIVAGE PM10.

  • Superficies de control compatibles: CS-R10, CS-R10-S, CS-R5, CS-R3
  • Gran capacidad de procesamiento de señales de audio digitales hasta 144 canales de entrada, 72 mezcla, 36 matriz y 2 estéreo.
  • 4 ranuras para HY capaces de transmitir/recibir hasta 256 entradas/salidas de señales de audio digital/señales de control.
  • 2 ranuras Mini-YGDAI compatibles con diversos formatos de audio.
  • Fuente de alimentación redundante dual incorporada.
  • Power consumption: 190W
  • Dimensions (WxHxD): 480 x 232 x 490.8mm (18.9" x 9.1" x 19.3") (5U rack size)
  • Net Weight: 20 kg (44 lbs)

RPio622 Rack de E/S

El rack de E/S RPio622 dispone de seis ranuras para tarjetas RY que proporcionan gran flexibilidad de configuración de E/S analógicas y digitales y capacidad de ampliación para los sistemas de la serie RIVAGE PM empleando conexión en red TWINLANe de baja latencia.

  • 6 ranuras para RY que permiten la expansión de entradas y salidas analógicas, y/o entradas y salidas digitales.
  • Dos ranuras para tarjetas HY capaces de transmitir/recibir hasta 256 entradas /salidas de señales de audio digital y control.
  • Ranura para una tarjeta HY de 256 entradas/salidas y ranura para dos tarjetas HY de 128 entradas/salidas.
  • 2 ranuras Mini-YGDAI compatibles con diversos formatos de audio.
  • Fuente de alimentación redundante dual incorporada.
  • Power consumption: 300W
  • Dimensions (WxHxD): 480 x 455 x 489.7mm (18.9" x 17.9" x 19.3") (10U rack size)
  • Net Weight: 30 kg (66 lbs)

RPio222 Rack de E/S

El rack de E/S RPio222 dispone de dos ranuras para tarjetas RY que proporcionan gran flexibilidad de configuración de E/S analógicas y digitales y capacidad de ampliación para los sistemas de la serie RIVAGE PM empleando conexión en red TWINLANe de baja latencia.

  • Dos ranuras para tarjetas RY que le permiten ampliar entradas y salidas analógicas y/o entradas y salidas digitales.
  • Dos ranuras para tarjetas HY capaces de transmitir/recibir hasta 256 entradas /salidas de señales de audio digital y control.
  • Ranura para una tarjeta HY de 256 entradas/salidas y ranura para dos tarjetas HY de 128 entradas/salidas.
  • 2 ranuras Mini-YGDAI compatibles con diversos formatos de audio.
  • Fuente de alimentación redundante dual incorporada.
  • Power consumption: 115W
  • Dimensions (WxHxD): 480 x 232 x 491mm (18.9" x 9.1" x 19.3") (5U rack size)
  • Net Weight: 19 kg (41.9 lbs)

Rio3224-D2 Rack de E/S

Este rack de E/S de alta capacidad y alto rendimiento es compatible con las consolas de las series CL y QL de Yamaha, así como con la serie RIVAGE PM. Cuenta con 32 entradas analógicas, 16 salidas analógicas y ocho salidas digitales AES/EBU. El Rio3224-D2 se conecta directamente a las redes de audio digital de Dante, lo que permite una configuración flexible del sistema. Las fuentes de alimentación duales están integradas para una alta confiabilidad, y una pantalla gráfica/de caracteres ofrece una confirmación visual fácil.

  • 32 analog inputs and 16 outputs, and 8 digital outputs.
  • Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
  • Comprehensive display and local control of gain and other parameters.
  • Dual power supply units are built in for high reliability.
  • Power consumption: 120W
  • Dimensions (WxHxD): 480 x 220 x 368mm (18.9" x 8.7" x 14.5")
  • Net Weight: 13.5 kg (29.8 lbs)

Rio1608-D2 Rack de E/S

Este rack de E/S de alta capacidad y alto rendimiento es compatible con las consolas de las series CL y QL de Yamaha, así como con la serie RIVAGE PM. Cuenta con 32 entradas analógicas, 16 salidas analógicas y ocho salidas digitales AES/EBU. El Rio3224-D2 se conecta directamente a las redes de audio digital de Dante, lo que permite una configuración flexible del sistema. Las fuentes de alimentación duales están integradas para una alta confiabilidad, y una pantalla gráfica/de caracteres ofrece una confirmación visual fácil.

  • 16 analog inputs and 8 outputs.
  • Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
  • Comprehensive display and local control of gain and other parameters.
  • Dual power supply units are built in for high reliability.
  • Power consumption: 72W
  • Dimensions (WxHxD): 480 x 132 x 368mm (18.9" x 5.2" x 14.5")
  • Net Weight: 9.6 kg (21.2 lbs)

Serie R (SLOT) Rack de E/S

El RSio64-D es una interfaz de audio que puede convertir entre formato Dante y Mini-YGDAI hasta un total de 64 entradas y 64 salidas.

  • Acepta una amplia gama de tarjetas de entrada/salida y procesamiento Mini-YGDAI
  • Conversión de frecuencia de muestreo para las cuatro ranuras Mini-YGDAI
  • Compatible con enrutamiento de matriz desde R Remote V3 o desde una mesa de la serie CL/QL
  • Siete configuraciones generales de direccionamiento predeterminadas, incluyendo el direccionamiento entre tarjetas Mini-YGDAI
  • Entrada de alimentación externa para crear redundancia con dos fuentes de alimentación (EXT DC INPUT)
  • Admite redundancia Dante (primaria/secundaria)

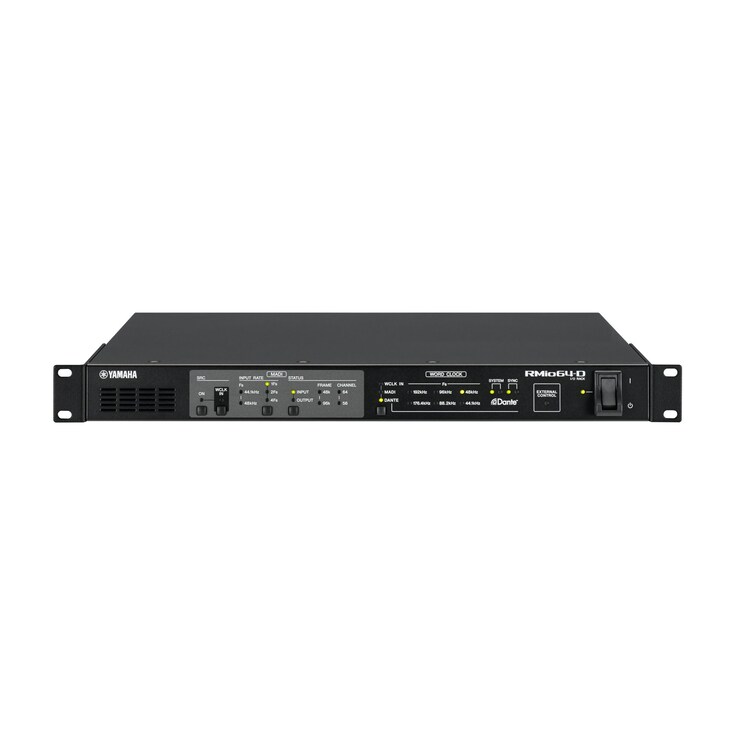

Serie R (MADI) Rack de E/S

Ya está aquí el rack de E/S RMio64-D para conversión Dante/MADI. Es compatible con una gran variedad de aplicaciones de sonorización en directo y retransmisiones, proporcionando una extraordinaria flexibilidad y sin que suponga ninguna complicación.

  • Convertidores de frecuencia de muestreo incorporados en entradas y salidas
  • Admite redundancia Dante
  • Las conexiones MADI redundantes se pueden realizar a través de cables ópticos y coaxiales
  • Señales MADI recibidas a través de una entrada óptica (coaxial) que puede retransmitirse a través de una salida coaxial (óptica)
  • El montaje, el parcheo Dante y la configuración SRC se pueden controlar de forma remota desde una consola de la serie CL o QL
  • El sistema Nuage ofrece la funcionalidad de Monitoreo Directo para grabación, sincronización precisa de VST System Link
  • Admite el control remoto a través del software de administración del sistema Nuage Workgroup Manager

Ri8-D Rack de entrada Descatalogado

El Ri8-D de 1U tiene 8 entradas.

Ro8-D Rack de salida Descatalogado

El Ro8-D de 1U tiene 8 salidas.

RY16-ML-SILK Tarjeta interfaz de audio

El RY16-ML-SILK es una tarjeta de entrada de micrófono / línea de 16 canales para la serie RIVAGE PM que cuenta con preamplificadores de micrófono analógico de alto rendimiento con procesamiento SILK de Rupert Neve Designs en todos los canales.

  • 16 canales de entrada micro/línea
  • Tecnología de procesamiento digital SILK desarrollada conjuntamente por Rupert Neve Designs y Yamaha.
  • Dimensions (WxHxD): 405 x 42 x 258mm (16" x 1.7" x 10.2")
  • Net Weight: 1.6 kg (3.5 lbs)

RY16-DA Tarjeta interfaz de audio

La RY16-DA es una tarjeta de salida analógica de 16 canales para sistemas RIVAGE PM. El nivel máximo de salida es seleccionable por el interruptor: + 15dBu, + 18dBu, o + 24dBu. El ajuste de fábrica es + 24dBu.

  • 16-channel analog outputs
  • Dimensions (WxHxD): 405 x 42 x 258mm (16" x 1.7" x 10.2")
  • Net Weight: 1.5 kg (3.3 lbs)

RY16-AE Tarjeta interfaz de audio

El RY16-AE es una tarjeta de E / S AES / EBU digital de 16 canales para los sistemas RIVAGE PM. Los convertidores de frecuencia de muestreo (SRC) se proporcionan en todos los canales de entrada y salida.

  • 16 canales de E/S digitales AES/EBU.
  • Convertidor de frecuencia de muestreo tanto en entradas como en salidas.
  • Dimensions (WxHxD): 405 x 42 x 258mm (16" x 1.7" x 10.2")
  • Net Weight: 1.4 kg (3.1 lbs)

HY256-TL Tarjeta interfaz de audio

La HY256-TL es una tarjeta de E / S digital que admite el protocolo de red de audio TWINLANe de Yamaha. Se encuentran disponibles hasta 256 canales de entrada y salida simultáneos a 96 kHz / 32 bits, y las conexiones de fibra multimodo aseguran un funcionamiento confiable. Los datos se pueden transferir de manera confiable entre tarjetas en distancias de hasta 300 metros.

  • Puede enviar/recibir señales de audio digital sin comprimir con calidad de 32 bits y 96 kHz, con un máximo de 256 E/256 S
  • Admite conexiones redundantes con topología en anillo.
  • Indicators show communication status useful for troubleshooting.
  • Recommended cable: Neutrik opticalCON DUO multi-mode fiber
  • Dimensions (WxHxD): 125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • Net Weight: 0.25 kg (0.6 lbs)

HY256-TL-SMF Tarjeta interfaz de audio

Esta tarjeta de E / S digital es compatible con el protocolo de red de audio TWINLANe de Yamaha. Se encuentran disponibles hasta 256 canales de entrada y salida simultáneos a 96 kHz / 32 bits, y las conexiones de fibra óptica monomodo permiten la transferencia confiable de datos en distancias de hasta 2 kilómetros entre las conexiones en configuraciones de red en anillo. La longitud máxima total del cable de red en anillo TWINLANe es de 6 kilómetros.

  • Puede enviar/recibir señales de audio digital sin comprimir con calidad de 32 bits y 96 kHz, con un máximo de 256 E/256 S
  • Admite conexiones redundantes con topología en anillo.
  • Indicators show communication status useful for troubleshooting.
  • Recommended cable: Neutrik opticalCON DUO single-mode fiber
  • Dimensions (WxHxD): 125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • Net Weight: 0.35 kg (0.8 lbs)

HY144-D Tarjeta de interfaz de audio

El HY144-D es una tarjeta de E / S digital que es compatible con las redes de audio digital Dante. Se admiten hasta 144 canales de entrada y salida simultáneos a 96 kHz / 32 bits.

  • Puede enviar y recibir señales de audio digital sin comprimir con calidad de 32 bits y 96 kHz, con un máximo de 144 E/144 S
  • Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
  • Indicators show communication status useful for troubleshooting.
  • Dimensions (WxHxD): 125 x 37 x 207mm (4.9" x 1.5" x 8.2")
  • Net Weight: 0.25 kg (0.6 lbs)

HY144-D-SRC Tarjeta de interfaz de audio

The HY144-D-SRC audio interface card supports the Dante audio network protocol, handling up to 144 input and 144 output channels of 96 kHz/32-bit digital audio. Onboard sample rate conversion allows interconnection between devices operating at different sampling rates. Five operational modes can be selected via firmware.

  • Transmits and receives up to 144 input and 144 output channels of uncompressed 96 kHz/32-bit digital audio.
  • Primary and secondary connectors support redundant connections. Daisy chain connections also supported.
  • Five firmware-selectable operating modes: 144io (SRC off, 144 in/144 out), 144io SyncSRC (SRC on, synchronous, 144 in/144 out
  • Dimensiones (An × Al × Pr): 125 × 37 × 207mm (4,9" × 1,5" × 8,2")
  • Net Weight: 0.25 kg (0.6 lbs)

HY128-MD Tarjeta de interfaz de audio

The HY128-MD audio interface card provides MADI connectivity, handling up to 128 input and 128 output channels of 48kHz/24-bit digital audio. Onboard sample rate conversion allows interconnection between devices operating at different sampling rates.

  • Transmite y recibe hasta 128 canales de entrada y 128 canales de salida de audio digital sin comprimir a 48 kHz/24 bits.
  • Dispone de conectores ópticos y coaxiales para implementar conexiones redundantes. Si ocurre un problema en una línea de transmisión, el sistema cambia automáticamente a la segunda conexión.
  • Dimensiones (an. x al. x pro.): 125 x 37 x 207 mm
  • Peso neto: 0,45 kg.

SWP2-10SMF Switch L2

Este switch L2 de la serie SWP2 es ideal para sistemas de redes Dante a 96 kHz. Dispone de 10 puertos etherCON y dos puertos opticalCON de fibra unimodo.

  • Conectores etherCON: 4 frontales/6 posteriores
  • Conectores opticalCON: 2 frontal
  • Dimensiones (an. x al. x pro.): 480 x 44 x 362 mm
  • Peso neto: 4,6 kg

SWP2-10MMF Switch L2 L2 Switch

Este switch L2 de la serie SWP2 es ideal para sistemas de redes Dante a 96 kHz. Dispone de 10 puertos etherCON y dos puertos opticalCON de fibra multimodo.

  • Conectores etherCON: 4 frontales/6 posteriores
  • Conectores opticalCON: 2 frontales
  • Dimensiones (an. x al. x pro.): 480 x 44 x 362 mm
  • Peso neto: 4,6 kg

SWP1-16MMF Switches de red

Los switches de red de la serie SWP1 permiten una configuración Dante optimizada Equipado con 12 puertos etherCON, 4 puertos RJ45, 1 puerto opticalCON y 1 ranura para opcionales.

  • Conectores etherCON: 4 frontales/8 posteriores
  • Conectores RJ45: 4 posteriores
  • Conectores opticalCON: 1 frontal
  • Ranura para módulos ópticos opcionales: 1 frontal
  • Consumo eléctrico: 16 W
  • Dimensiones (an. x al. x pro.): 480 x 44 x 362 mm
  • Peso neto: 4,6 kg

SWP1-8MMF Switch de red

Los switches de red de la serie SWP1 permiten una configuración Dante optimizada. Equipado con 8 puertos etherCON y dos ranura opcionales.

  • Conectores etherCON: 4 frontales/4 posteriores
  • Conectores opticalCON: 1 frontal
  • Ranura para módulos ópticos opcionales: 1 frontal
  • Consumo eléctrico: 11 W
  • Dimensiones (an. x al. x pro.): 480 x 44 x 362 mm
  • Peso neto: 4,2 kg

SWP1-8 Switches de red

Los switches de red de la serie SWP1 permiten una configuración Dante optimizada Equipado con 8 puertos etherCON, 1 puerto opticalCON y 1 ranura para opcionales.

  • Conectores etherCON: 4 frontales/4 posteriores
  • Ranura para módulos ópticos opcionales: 2 frontal
  • Consumo eléctrico: 11 W
  • Dimensiones (an. x al. x pro.): 480 x 44 x 362 mm
  • Peso neto: 4,2 kg
