Serie QL Descatalogado

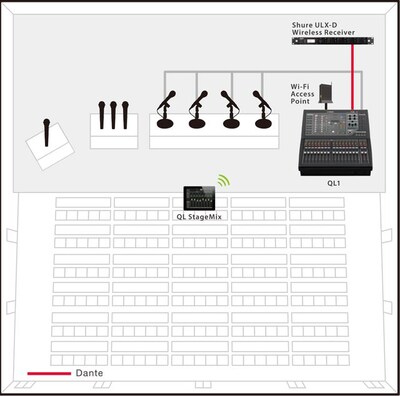

Un sistema compacto que mezcla automáticamente hasta 16 micrófonos de voz
En las conferencias o eventos de voz donde el espacio para el equipo es limitado, una consola compacta QL todo en uno puede ser una gran ventaja. El Dan Dugan Automixer incorporado puede proporcionar automáticamente una combinación óptima de hasta 16 micrófonos de voz. Desde una unidad flash USB los eventos se pueden grabar directamente o reproducir la música de fondo pregrabada. La aplicación StageMix puede proporcionar capacidad de control remoto para una mayor eficiencia y conveniencia.
Un sistema simple en vivo con bastidores de E / S con conexión en cadena
Este es un ejemplo de un sistema en vivo simple que hace uso de la red Dante. Las unidades de rack de E / S de la serie R están conectadas a la consola QL de PA a través de cables de red. Un sistema de monitor personal Aviom también se puede conectar a la red Dante a través de un distribuidor Aviom D800-Dante. Esta configuración incluso permite la grabación multipista a un ordenador a través de la red Dante.
Consola QL como Mesa de Monitor de alta calidad y una red en estrella fiable
En este compacto pero capaz sistema de sonido en vivo, una consola de la serie CL es usada como FOH mientras que una consola QL al lado del escenario funciona como mezclador de monitores y dispositivo de E / S gracias a su capacidad Puerto a Puerto. La función de Compensación de ganancia hace que la ganancia del preamplificador se puede controlar de forma segura desde cualquiera de las consolas sin interferencias. Para una máxima fiablidad del sistema, se utiliza una configuración de red en estrella con switches de red para la redundancia, de modo que un problema en una parte de la red no interrumpa el flujo de la señal en general. También es posible la grabación en vivo en múltiples ordenadores.
Un RMio64-D se utiliza para suministrar una alimentación MADI a una unidad móvil.
El sistema de sonido en vivo incluye una consola CL como mesa de PA y uns QL en el escenario. Además de proporcionar la mezcla de monitores, la función Port to Port de la consola QL le permite funcionar como un dispositivo de E / S con capacidades comparables a una unidad de rack de la serie R, reduciendo así el tamaño y la complejidad general del sistema.
El RMio64-D convierte la señal Dante del sistema a MADI para su transmisión a la unidad móvil fuera de la sede. La conversión de frecuencia de muestreo integrada en RMio64-D resuelve efectivamente los problemas de sincronización de Word clock.
Consolas CL o QL Versión 3 en un sistema de monitorización surround
Las conexiones a los monitores de sonido surround y al altavoz de referencia dedicado se realizan mediante los conectores OMNI OUT de la consola o una ranura de expansión Mini-YGDAI.
Las fuentes surround externas se alimentan a la consola a través de una ranura de expansión Mini-YGDAI para que las señales puedan ser conmutadas y monitoreadas a través de la consola. Las señales surround también se pueden enviadas a un medidor surround externo a través de una ranura Mini-YGDAI.
