Serie QL

Cuando se trata de aportar creatividad para dar forma al sonido base sin colorear que proporcionan las mesas QL, los ingenieros tienen a su disposición toda una serie de potentes procesadores para perfeccionar el sonido. La tecnología digital de Yamaha reproduce con fidelidad la calidad y el comportamiento de las mesas analógicas, famosas por la musicalidad de su sonido, además de la tecnología que revolucionó la industria por su capacidad de mezclar intervenciones habladas con una consistencia y una claridad sin precedentes. La tecnología que permite conseguir todo esto refleja el respeto de Yamaha por el legado de aquellos maestros a quienes debemos algunas de nuestras capacidades de audio más valoradas. Y gracias a esta tecnología, los ingenieros de sonido cuentan hoy en día con todo el soporte necesario para sus futuras creaciones.

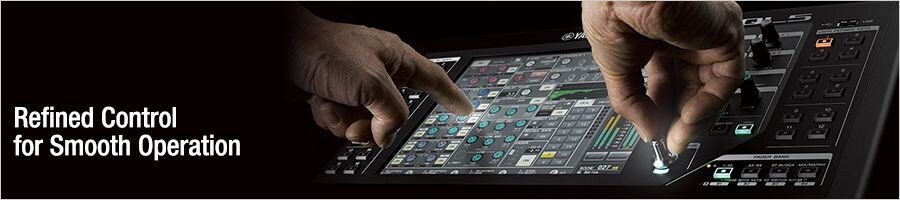

Se pueden tener muchísimas prestaciones, pero si no están bien integradas en un entorno operativo fluido y de fácil acceso, su valor queda reducido en gran medida. El diseño de los faders y controles de la serie QL está especialmente cuidado hasta en los más mínimos detalles de su forma y de sus materiales. La gran visibilidad de las pantallas donde se muestran los nombres de los canales y de las barras de color también contribuyen a la facilidad y eficacia globales a la hora de trabajar con estas mesas. La interfaz es vital porque es la conexión entre la mesa y el ingeniero, y por eso le hemos dado la máxima importancia y hemos puesto el máximo cuidado en su diseño.

La operatividad de “tocar y girar”, introducida en la serie CL, fue recibida con entusiasmo por los ingenieros de sonido de los cinco continentes. La serie QL ofrece la misma ventaja operativa: se toca el parámetro que se desea editar en la pantalla y se gira el control de “tocar y girar” situado debajo y a la derecha de la pantalla para ajustarlo como sea necesario. El color mostrado debajo del control cambia para igualarse al del parámetro seleccionado, para una rápida identificación y de este modo evitar errores. Es así de sencillo, de sensible y de intuitivo.

La interfaz de Canal Seleccionado de Yamaha proporciona una visión integral de los parámetros disponibles para el canal, con capacidad de selección directa mediante su gran pantalla táctil. La pantalla es del mismo tipo que en las mesas de la serie CL, con gran visibilidad y con una respuesta suave y uniforme, para que el manejo no suponga problema ninguno. Los controles manuales físicos y los novedosos controles de “tocar y girar” de la pantalla proporcionan un acceso rápido a los parámetros esenciales de las mesas QL, facilitando el flujo de trabajo y maximizando la eficacia.

Los faders son el primer lugar por el que el técnico empieza a transmitir sus intenciones a la mesa. Los faders de la serie QL han heredado el diseño de tipo “asiento envolvente de coche deportivo” de los faders de la serie CL. Son faders cómodos y muy seguros de manejar, independientemente de donde se coloque el dedo para desplazarlos. Incluso sus materiales han sido seleccionados para que la sensación al tacto sea óptima. Los laterales tienen una forma especial que permite ver fácilmente la escala del fader en el panel desde cualquier ángulo.

Los parámetros principales del Canal Seleccionado se asignan a los controles ubicados a la derecha de la pantalla, para poder tener acceso inmediato en cualquier momento. Además de las teclas definidas por el usuario, a las que se pueden asignar los parámetros libremente, otra de las funciones tradicionales de las mesas de mezclas digitales de Yamaha, las mesas QL también tienen controles de pantalla definidos por el usuario que proporcionan la misma libertad de asignación para los parámetros variables. Utilizados de manera combinada, los controles definidos por el usuario y las teclas definidas por el usuario aumentan notablemente la velocidad y la eficacia de operación.

Todas las entradas analógicas se asignan a un Banco de Faders, mientras que a otros canales de entrada y salida se accede cambiando de banco. También hay cuatro Bancos de Faders personalizables que permiten al usuario configurar cualquier combinación de canales que necesite, para así conseguir la máxima eficacia en cualquier aplicación. Las configuraciones de faders personalizadas se pueden almacenar con escenas y recuperarse instantáneamente cuando se necesiten.

Las pequeñas pantallas situadas encima de cada fader de canal muestran el nombre del canal así como el ajuste del fader. Además también hay una barra de color que se ilumina en ocho colores diferentes, coincidiendo con los colores de canal que se muestran en la pantalla principal para facilitar la identificación visual. Estos ocho colores más el “negro” proporcionan un total de nueve colores para las agrupaciones. Estas pantallas de alta visibilidad ofrecen una legibilidad excelente, tanto al aire libre con luz natural intensa como en aplicaciones de interior donde la luz sea escasa.

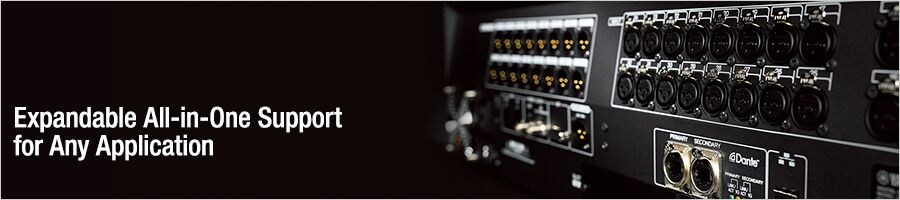

Las mesas de la serie QL cuentan en sí mismas con una gran número de entradas y salidas que permiten manejar una amplia variedad de aplicaciones sin necesidad de cajas de escenario ni otros equipos externos (32 entradas y 16 salidas en la QL5, y 16 entradas y 8 salidas en la QL1). Para muchos trabajos será más que suficiente con una mesa, y eso significa evidentemente más comodidad de transporte y mayor rapidez en la configuración del sistema.

Gracias a esta tecnología de sincronización precisa se consigue baja latencia y baja fluctuación, así como una alta precisión de muestreo en una red que se configura de manera rápida y sencilla. Las identidades (ID) que se asignan a cada dispositivo en una red Dante permiten la detección automática de dispositivos y gran facilidad de enrutamiento. La rapidez de configuración deja más tiempo libre para dedicarlo a los aspectos vitales de la mezcla.

Los cables y los interruptores pueden funcionar mal, pero con el respaldo de Dante para las conexiones redundantes un problema en la red no detendrá la actuación. Se pueden configurar conexiones redundantes primarias y secundarias en una configuración de red en estrella, de forma que los problemas en cualquier parte de la red no interrumpan el flujo de la señal ni hagan que toda la red se caiga.

Además de su amplia capacidad de entradas y salidas analógicas, las mesas de la serie QL cuentan con el mismo protocolo de red de audio Dante que tantas posibilidades de conectividad proporciona a las mesas CL. También incorporan una innovadora función “Puerto a Puerto” que puede enrutar cualquier puerto de entrada a cualquier puerto de salida, de modo que una mesa QL puede funcionar como un dispositivo de E/S para cualquier otra mesa de la serie QL o CL, por ejemplo. Otras funciones que aumentan la flexibilidad son la capacidad de grabación en 2 pistas o en multipista, o las ranuras de expansión MY que permiten añadir capacidad de procesamiento o de E/S según sea necesario. Todas estas funciones convierten las mesas QL en perfectas para ser utilizadas como componente central de una gran diversidad de aplicaciones de sonorización.

Cuando se comparten entradas entre varias mesas mediante una red Dante y la función “Puerto a Puerto”, los ajustes de ganancia hechos desde una mesa podrían potencialmente alterar el equilibrio de la mezcla hecha en otra. La función “Compensación de Ganancia” evita que ocurran tales problemas. La compensación de ganancia se aplica automáticamente en la etapa digital de la señal, para que la ganancia total enviada a través de la red permanezca constante.

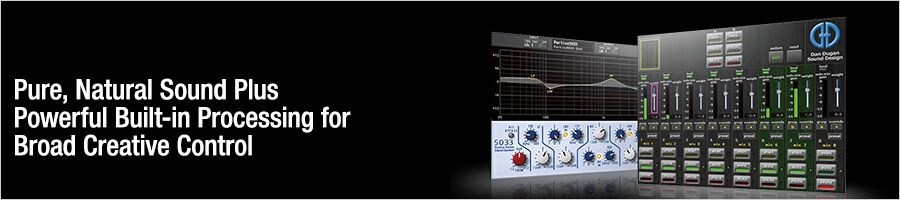

En el rack virtual se pueden montar hasta un total de ocho procesadores VCM, incluyendo los procesadores Portico desarrollados en cooperación con Rupert Neve Designs y que son habituales en los mejores estudios de grabación de todo el mundo, y todos ellos son capaces de ofrecer el tipo de prestaciones que hasta ahora solamente estaban reservadas a procesadores externos analógicos de alta gama.

Portico 5033/5043: Estos pulg-in modelan de forma impecable la profundidad y la amplitud sonora del ecualizador analógico y el compresor/limitador originales creados por Rupert Neve. No sólo resultan ideales para obtener un sonido de procesador de primera y de calidad de estudio en la mezcla, sino que resultan especialmente sencillos de configurar para alcanzar un efecto óptimo. La sola inserción de estos plug-in en la ruta de la señal puede potenciar enormemente el sonido.

U67: Un estándar para estudio que resulta ideal para una amplia variedad de aplicaciones. Incluye un botón RATIO “ALL” que simula el efecto de mantener activados todos los botones de ratio del original.

Opt-2A: Se trata de un modelado de uno de los compresores ópticos de estudio más utilizados durante la década de los sesenta. Las características distintivas de compresión y liberación (release) altamente valoradas del original son recreadas con una precisión sorprendente.

EQ-1A: El ecualizador de estudio clásico que sirve como base para este modelado sigue siendo demandado hoy en día y es altamente valorado por la respuesta musical de su tubo de vacío y los circuitos de ecualización de transformador, así como por sus características exclusivas de potenciación y corte.

Dynamic EQ: Procesador de dinámica original que aplica la compresión/expansión/limitación en respuesta a los cambios de nivel detectados en bandas de frecuencia específicas. Su interface de excelente diseño convierte la obtención del sonido óptimo en un proceso rápido y sencillo.

Buss Comp 369: El equipo de K's Lab ha creado un modelo preciso de VCM (Virtual Circuitry Modelling) de un aclamado compresor de bus en el que confían los estudios de broadcast y grabación de todo el mundo. Como su nombre lo indica, Buss Comp 369 es ideal para insertar en el bus de mezcla estéreo para aumentar el volumen, niveles más uniformes y un sonido general cálido. Es una excelente opción para aplicaciones de sonido en vivo y retrasmisión.

MBC4 Multiband Compressor: El MBC4 es un compresor multibanda de cuatro bandas, que combina una interface de usuario refinada con un avanzado modelado VCM para una alta operatividad general y endimiento sónico. La respuesta musical de los compresores analógicos de gran prestigio se estudió en profundidad y se recreó en detalle en el MBC4, proporcionando un procesamiento de dinámica flexible a la vez que se conserva la integridad y la musicalidad de la fuente.

Se pueden montar hasta ocho de los 46 efectos de ambiente disponibles y 8 efectos de inserción disponibles en el rack virtual de QL. Esa selección incluye varios procesadores de reverberación Yamaha REV-X de alta gama para un sofisticado control sónico. Cualquiera de los efectos montados se puede cambiar individualmente por los EQ gráficos según se requiera.

Comp 276: Este modelo es un compuesto de varios compresores analógicos que fueron populares en los estudios de grabación en los años 70. Cualquiera que esté familiarizado con los originales reconocerá el punch característico y la gordura que ofrece este dispositivo.

Open Deck: Aquí hay un efecto único que modela tanto el circuito analógico de los bien conocidos grabadores de cinta profesionales como las características de la cinta que se usaban con ellos. Simplemente puede elegir una plataforma que ofrezca el sonido que necesita, o combinar diferentes plataformas de grabación y reproducción para una gama de variaciones útiles.

Comp 260: El compresor / limitador modelado en este dispositivo fue el último grito a finales de los 70, y disponía de circuitos de transistores para la detección del nivel RMS y VCA para el control de los niveles.

EQ 601: Si desea un sonido con una ecualización analógica suave, este modelado recrea una popular topología de circuitos de los años 70.

El rack GEQ es ideal para insertar un ecualizador gráfico en la salida y otros buses. Se pueden montar hasta un total de ocho ecualizadores gráficos de 31 bandas, y cualquiera de ellos puede conmutarse para ser utilizado como doble ecualizador de 15 bandas “Flex15GEQ”, pudiendo entonces controlar cualquiera de las 15 bandas seleccionadas de las 31 disponibles. Y dado que existen ocho posiciones de rack, esto permite hasta 16 ecualizadores simultáneos. A través del rack GEQ se pueden insertar unidades del mezclador automático Dan Dougan Automixer en los canales de entrada, proporcionando hasta 16 canales de automezcla para sonorizaciones de intervenciones habladas.

Una unidad flash USB estándar conectada al puerto USB del panel frontal sirve como soporte para la grabación directa en 2 pistas en formato mp3. No hay necesidad de andar transportando un equipo de grabación adicional, y la grabación puede entregarse, por ejemplo a los músicos u oradores, tan pronto como termine el evento. También se pueden reproducir, a modo de música de fondo o efectos de sonido, archivos de sonido en formato mp3, ACC o WMA contenidos en la unidad flash USB que se hayan guardado desde un ordenador u otra fuente sin necesidad de utilizar ningún otro equipo reproductor.

Con las mesas de la serie QL resulta fácil incluso la grabación multipista en directo. Con el software de tarjeta virtual Dante es posible transferir audio directamente a un ordenador conectado a la red Dante. Con una estación de trabajo DAW apropiada, como el software Nuendo Live de Steinberg (se vende por separado) en un ordenador, se pueden grabar hasta 64 pistas simultáneamente. Además de ser la mejor forma de hacer grabaciones de actuaciones en directo con calidad profesional, esta capacidad es perfecta para crear las pistas necesarias para hacer pruebas de sonido virtuales.

Se pueden conectar varias mesas QL en cascada mediante tarjetas de E/S, como la MY16-AE, para crear sistemas con más capacidad de canales y poder atender las exigencias de aplicaciones de mayor tamaño y complejidad. Las mesas QL también pueden conectarse en cascada con otras mesas digitales de Yamaha, como las de la serie CL, para aumentar la flexibilidad del sistema.

El procesamiento Lake se ha convertido en un estándar del procesamiento de altavoces en aplicaciones de sonido en directo. La tarjeta de expansión MY8-LAKE, desarrollada mediante la colaboración técnica entre Yamaha y Lab.gruppen, ofrece las funciones Mesa EQ, Ideal Graphic EQ, Línear Phase EQ y otras funciones de procesamiento que son capaces de conseguir el ajuste ideal en una gran variedad de entornos, independientemente del tamaño de los altavoces, de sus características acústicas o del tipo que sean. La función Mesa EQ, con su curva simétrica, puede insertarse en los canales de entrada y utilizarse para configurar creativamente el sonido además de para procesar los altavoces. Las posibilidades son infinitas. La aplicación de software para ordenador Lake Controller permite manejar y controlar centralizadamente múltiples dispositivos Lake presentes en el sistema, y funciona perfectamente con las herramientas Smaart de mediciones acústicas, posibilitando un ajuste eficaz de todo el sistema de altavoces.

Con la app para iPad “QL StageMix” es posible mezclar a distancia, por ejemplo desde los asientos del público o desde el escenario delante de los monitores de suelo. La QL5 incluso incluye un soporte para iPad en el lado izquierdo del panel, quedando el iPad elegantemente integrado en la interfaz de la mesa. También existe la aplicación “QL Editor” para ordenadores Windows y Mac, que permite configurar los parámetros de la mesa desde el ordenador, tanto en línea como fuera de línea. El “QL Editor” es una forma estupenda de gestionar la información de las listas de escenas y “patch”, entre otras cosas, y el hecho de poder utilizar el teclado para introducir cierta información, como los nombres de los canales por ejemplo, es un ahorro de tiempo. Tanto “QK StageMix” como “QL Editor” ahorran mucho tiempo y pueden usarse simultáneamente.

No se requieren habilidades de programación especializada. Una interfaz intuitiva facilita la creación de atenuadores para el control de volumen y los interruptores de canal activado / desactivado, por ejemplo, y coloca fotografías u otros elementos gráficos en la pantalla de la tableta según sea necesario para crear paneles de control originales idóneos para aplicaciones y usuarios individuales. Además, ProVisionaire Touch y ProVisionaire Control también pueden controlar las mesas digitales de la Serie CL/QL/TF, los procesadores de la serie MTX y MRX, los amplificadores de potencia de la serie XMV, la serie R (ADDA) y Tio1608-D, Rack de E/S y controlador TD alimentado por Nexo NXAMPmk2. Es fácil combinar esos parámetros en una sola pantalla.

Puesto que los datos de mezcla de las series QL y CL son compatibles, los datos generados en una mesa de una serie pueden ser leídos y utilizados por cualquier mesa de la otra. El tiempo y el esfuerzo empleados en configurar una mezcla pueden aprovecharse para otros trabajos. Es más, la aplicación “Console File Converter” de Yamaha proporciona también compatibilidad con las mesas PM5D, M7CL y LS9. Todos los datos que tanto ha costado elaborar pueden ser de mucha utilidad en el futuro.

Se pueden guardar hasta 300 configuraciones de mesa completa como “escenas”, y recuperarlas de forma inmediata siempre que se necesiten. Existe la función de previsualización de escenas (Scene Preview) y las escenas pueden cargarse desde o guardarse en una unidad flash USB individualmente.

Un retardo de hasta 1000 ms en los canales de entrada facilita la compensación precisa de la fase de micrófono, mientras que un retardo de hasta 1000 ms en los puertos de salida resulta ideal para la compensación de la distancia de los altavoces y los ajustes del sonido de la sala. * La previsualización tendrá soporte en una próxima actualización del firmware.

Todos los canales incluyen ecualización paramétrica de 4 bandas y dos procesadores de dinámica (un procesador de dinámica en las salidas). También se puede seleccionar la función “de-esser” (eliminación de la sibilancia) para que el modo de ecualización sea de paso de banda.

16 grupos DCA permiten la agrupación flexible de múltiples canales de entrada para un control simultáneo.

Se pueden asignar múltiples canales a cualquiera de los 8 grupos “mute” para silenciar o des-silenciar dichos canales instantáneamente, con una nueva función que regula el nivel de atenuación.

Hay un gran número de funciones de la mesa, incluidas “Sends on Fader”, “Tap Tempo” y “Set by Sel”, que pueden ser asignadas a 12 teclas personalizables por el usuario para poder acceder a ellas de la forma más cómoda y directa.

Es posible configurar un acceso limitado a las funciones de las mesas QL para aquellos técnicos con menos experiencia y así evitar que se produzcan errores por accidentes involuntarios. Esto se realiza mediante los “Grupos de teclas para varios usuarios” (Multiple User Key Sets) que pueden almacenarse en la propia mesa o, si se prefiere, en una memoria USB.

Una interfaz GPI con 5 entradas y 5 salidas permite a las mesas QL responder a entradas procedentes de conmutadores externos, así como transmitir estado de activación/desactivación a dispositivos externos.
