Yamaha LAN Monitor

LAN Mapping for a Complete Network Overview

Understanding how multiple switches installed in different locations are connected, plus how network devices are connected to those switches, can be a difficult, time-consuming task. The Yamaha LAN Monitor makes overall network topology clearly visible, giving the user a comprehensive overview of how multiple switches and Dante network devices are interconnected. Simply connect a Windows PC to the nearest SWP/SWR series switch and launch the Yamaha LAN Monitor software.

Estado de los puertos y utilización del ancho de banda

Yamaha Audio Network Monitor incluye una pantalla de estado de puertos y ancho de banda que muestra claramente el estado de conexión de cada puerto de los switches de la red, información sobre los dispositivos conectados, la velocidad de comunicación en cada puerto y la utilización de ancho de banda en cada puerto.

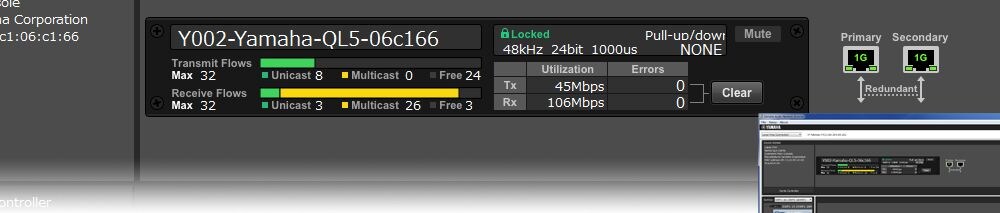

Información de los dispositivos Dante

También se dispone de monitorización e información de cualquier dispositivo Dante conectado a los switches de la serie SWP1. La capacidad de monitorizar el estado de los puertos primarios y secundarios, así como de transmitir y recibir flujo es importante para conseguir una comunicación de audio Dante estable y fiable. Esta capacidad permite vigilar la ""salud"" global de la red.

Inicio de Dante Controller con un solo clic

El botón Dante Controller situado en la parte superior de la interfaz de la aplicación Yamaha Audio Network Monitor permite iniciar Dante Controller con un solo clic (es necesario que el software Dante Controller esté instalado en el ordenador). El cambio entre Yamaha Audio Network Monitor y Dante Controller es impecable y proporciona el control de toda la red Dante desde un solo ordenador.

La función Snapshot (tomar una foto) ayuda a resolver los problemas con facilidad

Una vez configurada la red como se requiera, se puede ""tomar una foto"" de su estado. De este modo, el software puede después realizar un seguimiento de los ajustes y alertar si se producen cambios. Por ejemplo, se puede tomar una foto de la red durante un ensayo y después recibir una alerta si se desconecta un cable, si se apaga un dispositivo o si se hace una conexión equivocada antes de la actuación.

ID de dispositivo mejorada con iconos, etiquetas y comentarios

La identificación de los dispositivos conectados a un switch tan solo por su dirección MAC o IP es difícil e induce frecuentemente a errores. Los dispositivos Dante conectados se identifican por un icono Dante y también por una ID de dispositivo previamente configurada mediante el software Dante Controller. También se puede introducir información adicional, como por ejemplo la ubicación del dispositivo, en los campos de etiquetas (Label) y comentarios (Comment).

Ajustes de switch detallados y actualizaciones de firmware.

Puede activarse una interfaz gráfica web para cada dispositivo que proporciona acceso a ajustes de configuración ""profundos"" y que permite realizar actualizaciones de firmware.

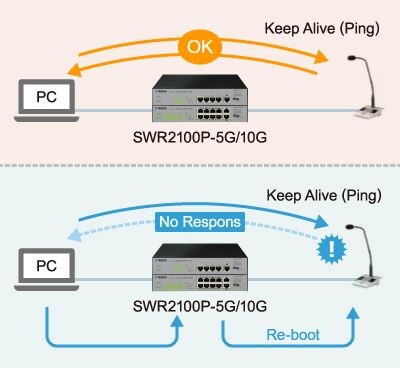

Monitorización colectiva y reinicio en remoto de dispositivos distribuidos por un área extensa

Si el dispositivo de monitorización no responde a un comando Ping, se estima que se ha producido un fallo y se detiene automáticamente el suministro de alimentación PoE a dicho dispositivo, reanudándose a continuación. Esto reinicia el equipo de monitorización e intenta la recuperación. Mediante la gestión colectiva del estado de los dispositivos distribuidos por un área extensa, se puede asegurar un funcionamiento sin dificultades.
