SWP1

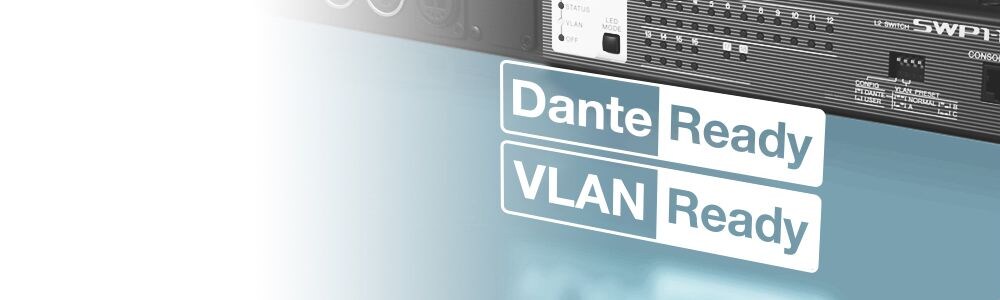

Las redes Dante no son difíciles de configurar ni de trabajar con ellas, pero a medida que aumenta la complejidad de la red es necesario optimizar los switches utilizados con objeto de conseguir la máxima estabilidad. Configurar QoS, IGMP Snooping u otros parámetros de un switch inteligente puede ser una tarea compleja que requiere especialización y conocimientos más propios de técnicos informáticos que de ingenieros de audio. La serie SWP1 permite recuperar una configuración Dante optimizada con solo cambiar de posición un interruptor DIP. No hace falta experiencia ni formación específica.

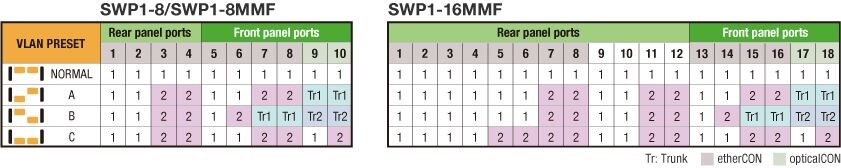

Una red verdaderamente eficiente debe ser capaz de manejar múltiples servicios simultáneamente: comunicación Dante, StageMix y otras funciones de dispositivos inteligentes, software de ordenador que permita el control de mezcladores digitales y amplificadores, y quizás más. Pero cuanta más comunicación se combine en una sola red, mayor es la probabilidad de interferencias y problemas. El uso de dominios VLAN virtuales para aislar los distintos tipos de datos es la solución ideal, pero este tipo de configuración también requiere alguna experiencia en informática. La serie SWP1 incluye tres presets de VLAN predeterminadas que pueden seleccionarse mediante un simple interruptor DIP. También hay un modo de usuario (USER) que permite la total personalización de la configuración VLAN. Nota: cuando se instala el módulo MMF-SWP1, se dispone de puertos 9 y 10 en el SWP1-8, puerto 10 en el SWP1-8MMF y puerto 18 en el SWP1-16MMF.

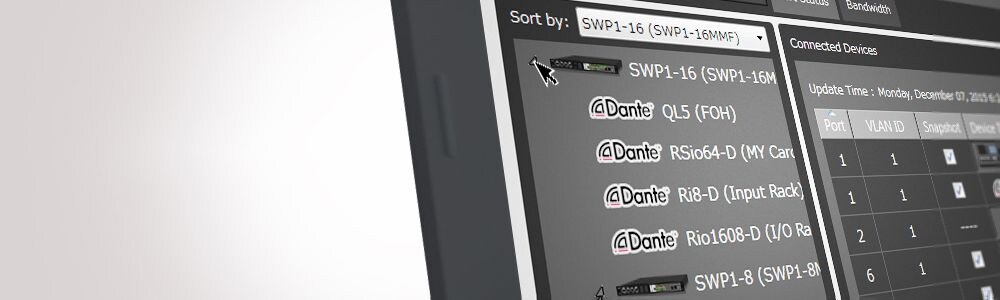

El manejo efectivo de una red Dante gira entorno a una serie de parámetros como son el tráfico de red, el estado de los interruptores y la información de cada dispositivo Dante individual. La aplicación Yamaha Audio Network Monitor, especialmente dedicada para la monitorización de redes de audio en entornos Windows, proporciona una visión integral en una sola pantalla de todos los parámetros necesarios cuando se utiliza con los switches de la serie SWP1. A este tipo de visión general gráfica la denominamos ""visibilidad de red"". Incluso se puede ""tomar una foto"" (función Snapshot) del estado normal de la red y establecer una alarma de aviso por si cambia alguno de los parámetros, de forma que los problemas se puedan identificar y resolver rápida y fácilmente. Desde el software Yamaha Audio Network Monitor también se puede iniciar la aplicación Dante Controller con un solo clic, proporcionando una solución completa de red Dante en un único ordenador.

La fiabilidad es algo esencial cuando se trata de aplicaciones de sonorización en directo. No podemos dejar que nada interrumpa la actuación. Los switches de red convencionales normalmente tienen conectores RJ45 para adecuarse a los conectores de los ordenadores a los que van conectados, pero la serie SWP1 dispone de conectores etherCON que son compatibles directamente con los conectores etherCON de las mesas de las series CL/QL de Yamaha y de otros dispositivos con capacidad Dante.

El SWP1-8MMF y el SWP1-16MMF incluyen conectores opticalCON para fibra óptica multimodo. Ambos modelos permiten distancias de transmisión de hasta 300 metros. Puede añadirse el módulo de fibra óptica MMF-SWP1 (opcional) para utilizar dos cables de fibra óptica y conseguir así una conexión redundante. También admite compatibilidad con el protocolo RSTP (Rapid Spanning Tree Protocol) para conexiones redundantes.

Los switches de la serie SWP1 incluyen un conector EXT DC INPUT (entrada de corriente continua externa) de tipo XLR-4-32 además del conector AC IN (entrada de corriente alterna) estándar. +24V de corriente continua suministrados al conector EXT DC INPUT permiten redundancia de alimentación para que, en caso de que surja un problema con la alimentación de corriente alterna, el dispositivo pueda seguir funcionando. Y para mayor fiabilidad aún, el conector de corriente alterna es un conector con mecanismo de bloqueo (V-lock) que minimiza la posibilidad de una desconexión accidental.

Entender cómo están conectados los múltiples switches instalados en diferentes ubicaciones, además de cómo están conectados los dispositivos de red a dichos switches, puede ser una tarea difícil y que requiere mucho tiempo. La aplicación Yamaha Audio Network Monitor hace claramente visible la topología global de la red, dando al usuario un visión general integral de cómo están interconectados los dispositivos de la red Dante. Solo hay que conectar un ordenador con Windows al switch SPW1 más cercano e iniciar el software Yamaha Audio Network Monitor.

Yamaha Audio Network Monitor incluye una pantalla de estado de puertos y ancho de banda que muestra claramente el estado de conexión de cada puerto de los switches de la red, información sobre los dispositivos conectados, la velocidad de comunicación en cada puerto y la utilización de ancho de banda en cada puerto.

También se dispone de monitorización e información de cualquier dispositivo Dante conectado a los switches de la serie SWP1. La capacidad de monitorizar el estado de los puertos primarios y secundarios, así como de transmitir y recibir flujo es importante para conseguir una comunicación de audio Dante estable y fiable. Esta capacidad permite vigilar la ""salud"" global de la red.

El botón Dante Controller situado en la parte superior de la interfaz de la aplicación Yamaha Audio Network Monitor permite iniciar Dante Controller con un solo clic (es necesario que el software Dante Controller esté instalado en el ordenador). El cambio entre Yamaha Audio Network Monitor y Dante Controller es impecable y proporciona el control de toda la red Dante desde un solo ordenador.

Una vez configurada la red como se requiera, se puede ""tomar una foto"" de su estado. De este modo, el software puede después realizar un seguimiento de los ajustes y alertar si se producen cambios. Por ejemplo, se puede tomar una foto de la red durante un ensayo y después recibir una alerta si se desconecta un cable, si se apaga un dispositivo o si se hace una conexión equivocada antes de la actuación.

La identificación de los dispositivos conectados a un switch tan solo por su dirección MAC o IP es difícil e induce frecuentemente a errores. Los dispositivos Dante conectados se identifican por un icono Dante y también por una ID de dispositivo previamente configurada mediante el software Dante Controller. También se puede introducir información adicional, como por ejemplo la ubicación del dispositivo, en los campos de etiquetas (Label) y comentarios (Comment).

Puede activarse una interfaz gráfica web para cada dispositivo que proporciona acceso a ajustes de configuración ""profundos"" y que permite realizar actualizaciones de firmware.
