Serie R (SLOT) Rack de E/S
System Examples
Endless Potential
Con soporte para la amplia gama de tarjetas Mini-YGDAI de Yamaha y siete patrones de enrutamiento predeterminados más un patrón de enrutamiento programable por el usuario, el RSio64-D puede funcionar como un componente clave en una variedad casi ilimitada de aplicaciones.
Ejemplo 1: Interconexión a racks de amplificadores y receptores de RF

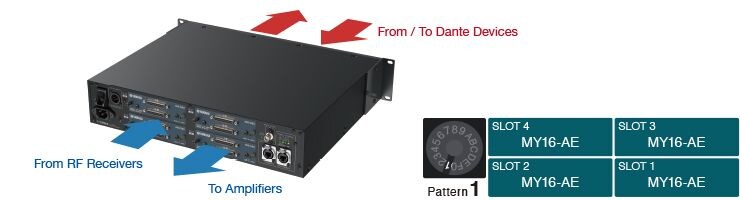

Con cuatro tarjetas MY16-AE AES / EBU instaladas, la salida AES / EBU de los receptores de RF puede convertirse al formato Dante y enviarse a una consola de la serie CL o QL, mientras que la señal Dante se convierte a AES / EBU para la conexión a la entrada digital de los amplificadores. Dispone de convertidores de frecuencia de muestreo para cada una de las ranuras RSio64-D, por lo que los dispositivos que operan en Word clock diferentes se pueden conectar sin causar interrupciones de señal o aumentar el ruido.
Ejemplo 2: Procesamiento Lake

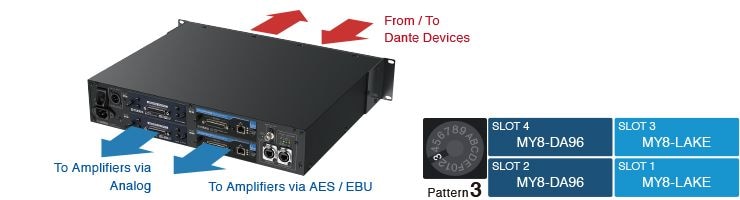

En este ejemplo, las tarjetas de procesador MY8-LAKE están instaladas en las ranuras 1 y 3, mientras que las tarjetas MY8-DA96 están instaladas en las ranuras 2 y 4. Con esta configuración, la entrada de Dante desde una consola CL o QL puede alimentarse a las tarjetas MY8-LAKE y luego, simultáneamente salga a través de Dante, después del procesamiento a las salidas AES / EBU de la tarjeta MY8-LAKE y las salidas analógicas de la tarjeta MY8-DA96.
* Los convertidores de frecuencia de muestreo RSio64-D no pueden utilizarse con las entradas MY8-LAKE AES / EBU. Se debe proporcionar la sincronización del word clock si se van a utilizar las entradas MY8-LAKE AES / EBU.
Ejemplo 3: Procesamiento Lake 2
El RSio64-D se puede utilizar como un procesador Lake independiente con E / S analógicas y digitales si las tarjetas MY8-LAKE están instaladas en las ranuras 1 y 3, mientras que las tarjetas MY8-ADDA96 están instaladas en las ranuras 2 y 4. Esta configuración también permite las señales de entrada analógica para conectarse a una red Dante.
* Los convertidores de frecuencia de muestreo RSio64-D no pueden utilizarse con las entradas MY8-LAKE AES / EBU. Se debe proporcionar la sincronización del word clock si se van a utilizar las entradas MY8-LAKE AES / EBU.
Ejemplo 4: EtherSound Bridge y AVIOM

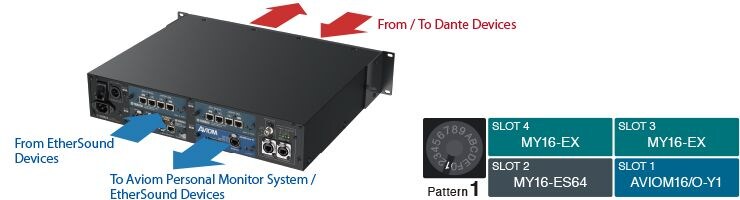

Una tarjeta AVIOM16/O-Y1 instalada en la ranura 1 permite la conexión a un sistema de monitor personal. Si también está instalada una tarjeta EtherSound MY16-ES64 en la ranura 2, mientras que las tarjetas de expansión MY16-EX E / S están instaladas en las ranuras 3 y 4, es posible convertir simultáneamente entre Dante y EtherSound. Los convertidores de frecuencia de muestreo proporcionados para cada ranura RSio64-D permiten conectar las señales Dante y EtherSound basadas en word clock diferentes sin causar interrupciones de señal o aumentar el ruido.
Ejemplo 5: Video I / O

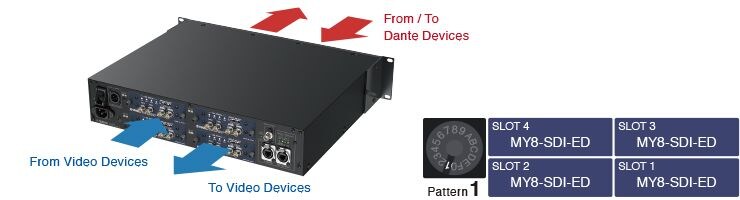

Se pueden instalar cuatro tarjetas embebidas / desincrustadas MY8-SDI-ED en las ranuras RSio64-D para proporcionar una conversión bidireccional entre las señales Dante y HD-SDI / SD-SDI. Los convertidores de frecuencia de muestreo proporcionados para cada ranura RSio64-D permiten conectar dispositivos que funcionan con word clock diferentes sin causar interrupciones de señal o aumentar el ruido.
