¿Necesitáis más graves? Añadamos un subgrave a los altavoces DXR12.
¡Felicidades por vuestra gran actuación! El público estaba emocionado y el dueño del bar os dijo que era el concierto con mejor sonido que había oído en este pub en mucho tiempo. También os dijo que un amigo suyo estaba buscando una banda que abriese en un evento de mayor envergadura. Como el recinto es mucho más grande, habéis pensado en añadir un subgrave al equipo.
Echemos un vistazo a los subgraves de Yamaha idóneos para vuestro sistema: la serie DXS.
La serie DXS se compone de subgraves autoamplificados de clase D que van desde 12 a 18 pulgadas. Para vuestras necesidades, la mejor elección debería ser el DXS15, por ser el término medio en potencia (950 W), rango de frecuencias (45 Hz), peso (38 kg) y precio. Además, os proporciona margen suficiente en caso de que queráis expandir el grupo con algún elemento de percusión, como un cajón e incluso un kit de batería pequeño. Después de comprar un único DXS15, vamos a integrar el subgrave en vuestro sistema DXR12.
Lo más importante a la hora de utilizar un subgrave adicional es saber que primero hace falta enviar al subgrave las señales de salida principales que vienen del mezclador. El panel posterior del DXS15 cuenta con una entrada de línea izquierda/derecha XLR, así como con una salida de retransmisión (Thru) izquierda/derecha.
Vamos a hacerlo paso a paso:

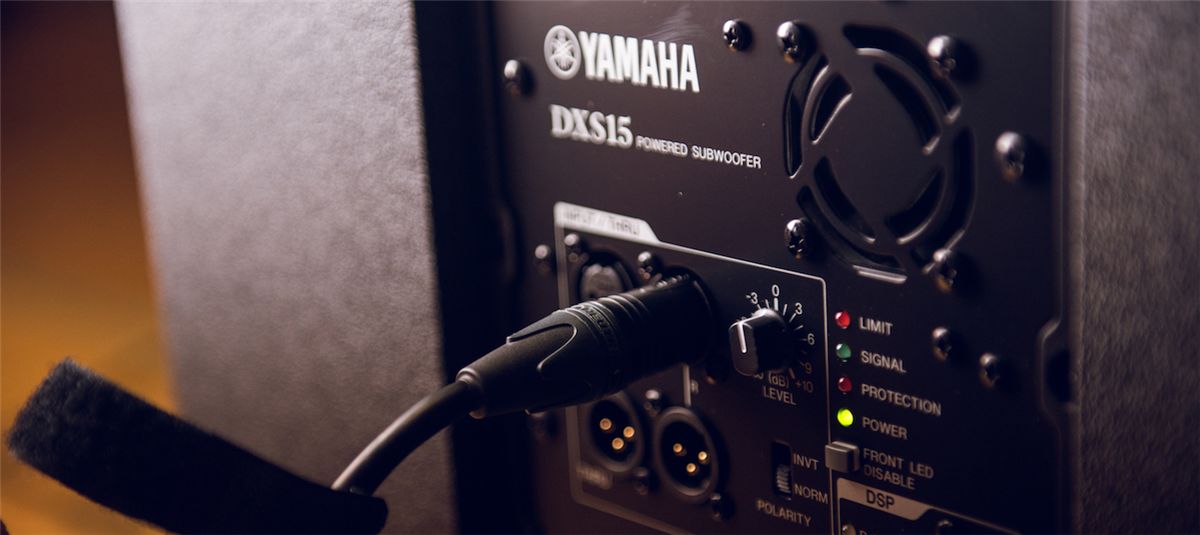

Conexión 1: Conecta la señal de salida del mezclador a la entrada de línea y asegúrate de que el control de nivel (LEVEL) está ajustado en 0 dB.
Seleccionar un LPF: El LPF (filtro de paso bajo) corta los componentes de la frecuencia que están por encima del umbral especificado. La forma más fácil es ajustar aquí la misma frecuencia que tenga seleccionada el selector del filtro de paso alto (HPF) de vuestro sistema DXR.
Conexión 2: Conecta el DXS15 al DXR12: el conector THRU izquierdo (L) del DXS15 al conector INPUT izquierdo (L) del DXR12, y el conector THRU derecho (R) del DXS15 al conector INPUT derecho (R) del DXR12.
D-XSUB: Prueba el selector D-XSUB para utilizar uno de los procesamientos DSP preconfigurados: BOOST realza el rango de frecuencias graves ya existente mejorando y aumentando la pegada, y XTENDED LF extiende la base del rango de graves para aumentar la amplitud del espectro de bajas frecuencias.
Pues eso es todo.
En algunos casos puede resultar útil utilizar el selector POLARITY del DXS15 que selecciona la polaridad del subgrave. En la mayoría de las ocasiones deberás ajustar este selector en NORM (NORMAL), pero a veces ajustarlo en INVT (INVERTIDA) puede mejorar la respuesta de graves dependiendo del tipo de sistema de altavoces y de su ubicación. Es imposible equivocarse, solo tienes que probar ambos ajustes y seleccionar el que proporcione el mejor sonido de graves.
Y a partir de ahora...
¡a disfrutar aún más con los sistemas de PA DXR/DXS de Yamaha!
